1.1.3 Ladontapääkonfiguraation valinta

Kun tilaat D-sarjan SIPLACE-ladontajärjestelmän, voit valita sen optimaaliseksi pään konfiguraa-

tioksi. Ladontajärjestelmä konfiguroidaan ja toimitetaan tilauksesi mukaan.

Sellaista tapausta varten, että halutaan vaihtaa ladontapään paikan päällä, on olemassa uudel-

leenkonfigurointisarja. Tämä paketti sisältää ladontapään ohella asennusosat, kaapelin jne. En-

nen ladontapään vaihtoa on asema- ja SIPLACE Pro-ohjelmisto sovitettava. Sen jälkeen

järjestelmä täytyy kalibroida uudelleen.

Pään modulaarisuus, t.s. automaatin sovitus tuotantovaatimuksiin ladontapään vaihdolla tarjoaa

edun, että käytettävissä on yksinkertaisesti tarpeisiisi sovitettu ladontajärjestelmä ilman lisäauto-

maatin investitointikustannuksia ja joka hetki.

1.1.4 SIPLACE-periaate

Ladontapäät noutavat komponentit komponenttivaunuilla olevista, kiinteästi paikoitetuista syöttö-

moduuleista tai Wafflepack Changerista ja latovat komponentit myös paikallaan olevalle piirile-

vylle. Kaksoiskuljetuksessa voidaan samanaikaisesti latoa kahta piirilevyä.

Periaatteella "paikallaan olevat komponenttien syöttömoduulit" ja "paikallaan oleva PL", joka on

osoittautunut luotettavaksi kaikissa SIPLACE-automaateissa, on joukko ratkaisevia etuja:

– Komponenttien jälkitäyttö tai nauhojen jatkaminen ei aiheuta seisokkiaikoja.

– Tärinätön komponenttisyöttö mahdollistaa myös pienimpien komponenttien (esim. 01005)

varman noutamisen.

– Ladontaprosessissa liikuttamaton piirilevy estää komponenttien liukastumisen.

– Ladontapäiden yhdistelmä pipettivaihtajien kanssa takaa aina optimaalisen pipettikokoonpa-

non kulloisellekin ladontaprosessille. Täten saadaan siirtomatkat minimoitua ja ladontajärjes-

tykset optimoitua.

Suuri joustavuus, taloudellisuus ja varusteluvarmuus takaavat SIPLACE D1i/D2i:n korkean tuot-

tavuuden. Minimaaliset seisokkiajat nostavat käyttöastetta ja myötävaikuttavat näin tuottavuuden

lisäykseen.

1 Johdanto Käyttöohje SIPLACE D1i/D2i

1.1 Koneen kuvaus Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

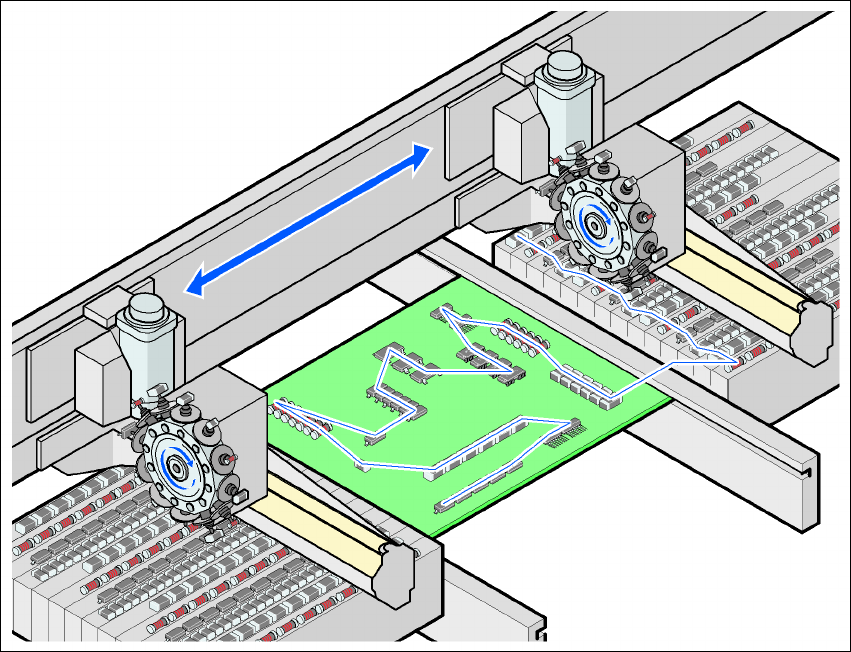

Kuva 1.1 - 3 SIPLACE-periaate

1.1.5 Uusia valintamahdollisuuksia ja teho-ominaisuuksia

Automaatin toiminnallisuuden laajentamiseen tarjotaan seuraavia valinnaisia varusteita:

– 01005-paketti

SIPLACE D1i- ja D2i-ladonta-automaatit on esivalmisteltu 01005-komponentien ladontaa

varten. Ladontaan vaaditaan ainoastaan 12-segmenttisen Collect&Place-pään jälkivaruste-

lu 01005-paketilla. Jos asennettuna on jo 0201-paketti, niin upgrade 01005-ladontaa varten

ei enää vaadi uutta komponenttikameraa. 1

– 0201-paketti

0201-komponenttien käsittelemiseen 12-segmenttisellä Collect&Place-päällä on käytettä-

vissä 0201-paketti. 0201-paketin voi valita vakiona ladonta-automaatteihin. 1

– Komponenttivaunu

Komponenttivaunu on uudistettu rakenteeltaan. Kiinteät kahvat korvaavat kääntökahvat.

Tämä säästää aikaa komponenttivaunua vaihdettaessa. Uusi komponenttivaunu ist yhteen-

Käyttöohje SIPLACE D1i/D2i 1 Johdanto

Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 1.1 Koneen kuvaus

sopiva edeltäjävaunujen kanssa ja sitä voi siksi käyttää myös automaatin edeltäjäversiois-

sa. Tämän lisäksi komponenttivaunun edeltäjämallia voi käyttää D4i-automaatissa. 1

– Nauharullakontaineri toisella tasolla

Komponenttivaunun maksimivarustelussa 3 x 8 mm syöttömoduuleilla nauharullat pitää ah-

taa peruskontaineriin, mikä vaikeuttaa nauharullien käsittelyä. Toisella tasolla oleva nauha-

rullakontaineri mahdollistaa sen, että peruskontainerissa olevia nauharullia voi siirtää

toisella tasolla olevaan kontaineriin ja helpottaa siten rullien käsittelyä. Toisella tasolla ole-

van nauharullakontainerin asettaminen korkeammalle parantaa ergonomiaa varustelun ja

komponenttien jälkitäytön yhteydessä. 1

– Komponenttikamera, tyyppi 30

Komponenttikamera tyyppi 30 korvaa komponenttikamerat tyyppi 29 ja tyyppi 38. Sen avulla

voi optisesti keskittää 0201-komponenttien lisäksi myös 01005-komponentit. 1

– Konesuojaus

Suojakannen rakenne on uudistettu. Tähänastisten D-sarjan automaattien keskituki puut-

tuu. Suojakansien ollessa avattuna rajoittamaton pääsy automaatin sisäosiin on mahdol-

lista. 1
