4.3.3 Työkalut ja apuvälineet

Automaatin korkeuden asettamiseen tarvitset seuraavanlaisia työkaluja ja apuvälineitä:

– Kiintoavain 65 mm, artikkeli-nro. 00353827-01

Avainväli 65 M24-kuusiokantavastamutteria varten koneen jalassa 4

– Pistoavain, koko 10, artikkeli-nro. 00373926-01

M12x80 kuusiokoloruuveille keskimmäisten konejalkojen välipalojen kiinnittämiseen 4

– Haarukkatrukki

Haarukkapituus: Min. 1800 mm 4

Kantokyky: Min. 3000 kg 4

Haarukan leveys: Katso kuva 4.3 - 1

, sivu 203 4

– Koneen vesivaaka: Tarkkuus 0,02 mm/m

– Ilmatyynykuljetusjärjestelmä: SIPLACE HSxx, artikkeli-nro. 00119002-xx

Käyttöohje SIPLACE D1i/D2i 4 Asentaminen ja käyttöönotto

Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 4.3 Automaatin asentaminen

203

4.3.4 Piirilevyjen kuljetuskorkeuden esiasettaminen

→ Työnnä haarukkatrukin haarukka automaatin alle kuten kuvassa 4.3 - 1 on esitetty.

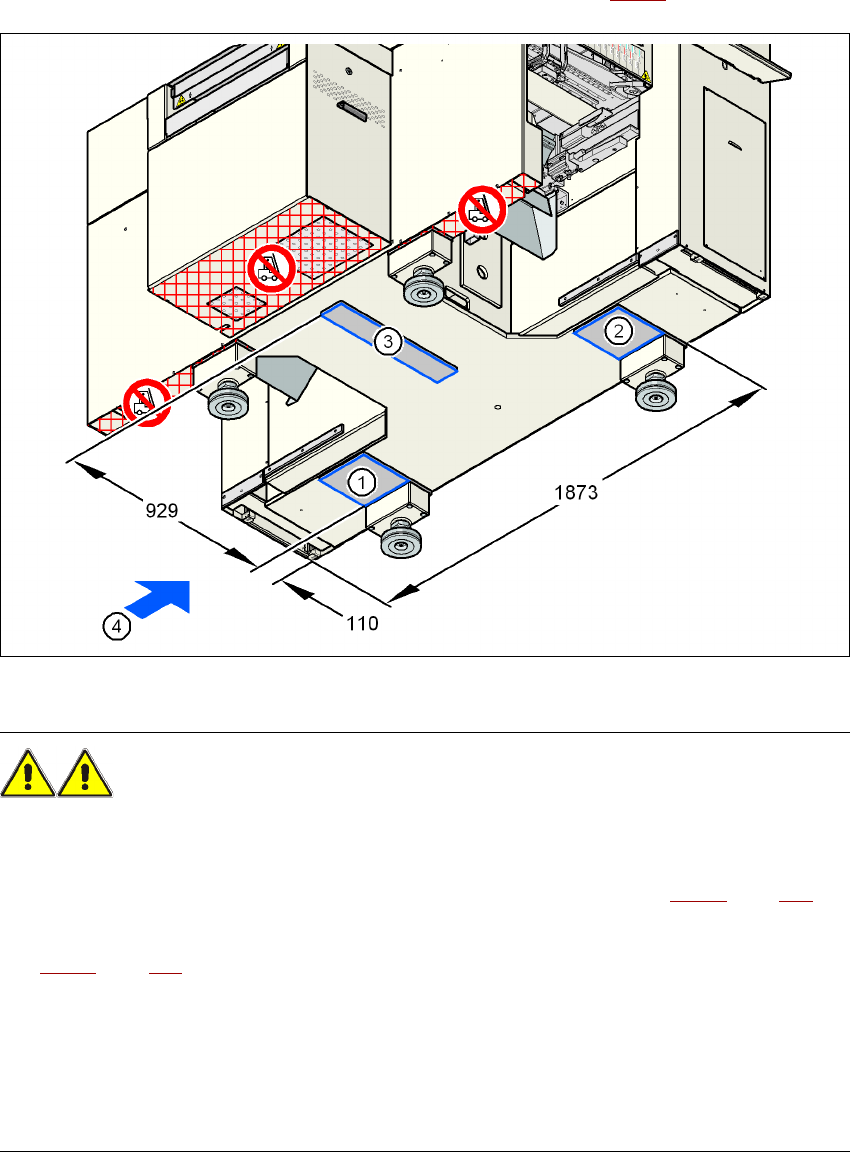

Kuva 4.3 - 1 Automaatin tukipinnat haarukkatrukkia varten - mitat millimetreinä

VAROITUS 4

Huomioi ennen automaatin nostamista ehdottomasti seuraavat kohdat, jotta vältät automaatin pa-

lautumattomat vauriot:

→ Aseta haarukkatrukki automaatin virransyötön puolelle (pos. 4 kuvassa 4.3 - 1

, sivu 203).

→ Huomioi, että automaatti on tukipisteidensä 1, 2 ja 3 varassa haarukoiden päällä (katso kuvaa

4.3 - 1

, sivu 203). Jos haarukka on lyhyempi, käytä alustana sopivan pituista puulankkua.

→ Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa. Kiinteä alusta haaru-

kan ja automaatin välissä estää automaatin kaatumisen sitä nostettaessa. Näin estetään ko-

neen jalkojen yksipuolinen kuormitus, mikä johtaa koneen jalkojen kiinnityksen

vääristymiseen. On suositeltavaa, että toinen henkilö tarkkailee automaatin nostoa ja varmis-

taa, että automaatti ei sitä nostettaessa kaadu sivulle haarukkatrukin johdosta.

4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE D1i/D2i

4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

204

→ Nosta automaatti haarukkatrukilla noin 35 cm korkealle.

Automaatti seisoo 4 konejalan (pos. 1 kuvassa. 4.3 - 2

, sivu 204) ja tarvittaessa 4 korkeudensää-

tö-välikappaleen (pos. 2 kuvassa 4.3 - 2

, sivu 204) varassa.

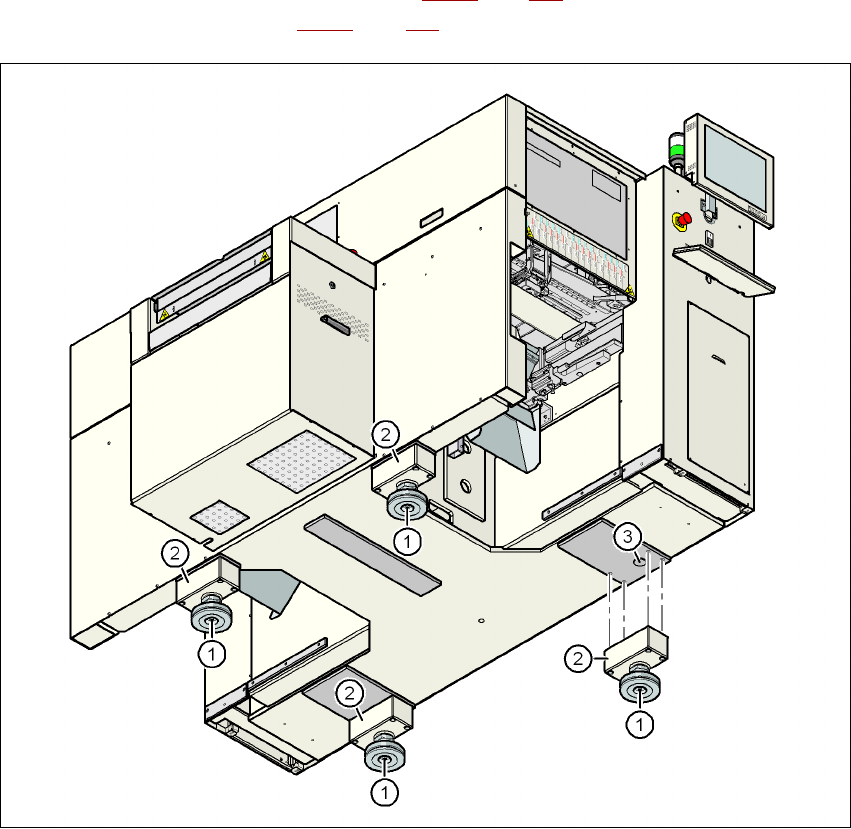

Kuva 4.3 - 2 Automaatin konejalat

(1) Konejalka, 4 x

(2) Välikappale, 4x

(3) Reikä konerungossa konejalkaa varten piirilevyjen kuljetuskorkeuden ollessa 830 mm
