4.3.5 Merkkilamppujen asentaminen
→ Poista molemmat yläpeitepellit.
→ Yhdistä merkkilamppujen kaapelit peruskoneen kaapeleihin.
→ Työnnä merkkilamppu reikään niin syvälle, että merkkilampun putki ulottuu riittävästi alla ole-
vaan kiinnittimeen.
→ Kiristä lukituksen kuusiokoloruuvi tiukkaan.
→ Kiinnitä molemmat yläpeitepellit.
4.3.6 Monitorien kiinnitys
→ Kiinnitä monitorit ja kytke kaapelit.
→ Tarkasta kaapeliliitokset
Käyttöohje SIPLACE D1i/D2i 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 4.3 Automaatin asentaminen
207
4.3.7 Koneen jalkojen ja kiinteän PL-kuljettimen reunojen etäisyysmitat
4.3.7.1 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän oikean ja
vasemman kuljetinreunan etäisyysmitat
4

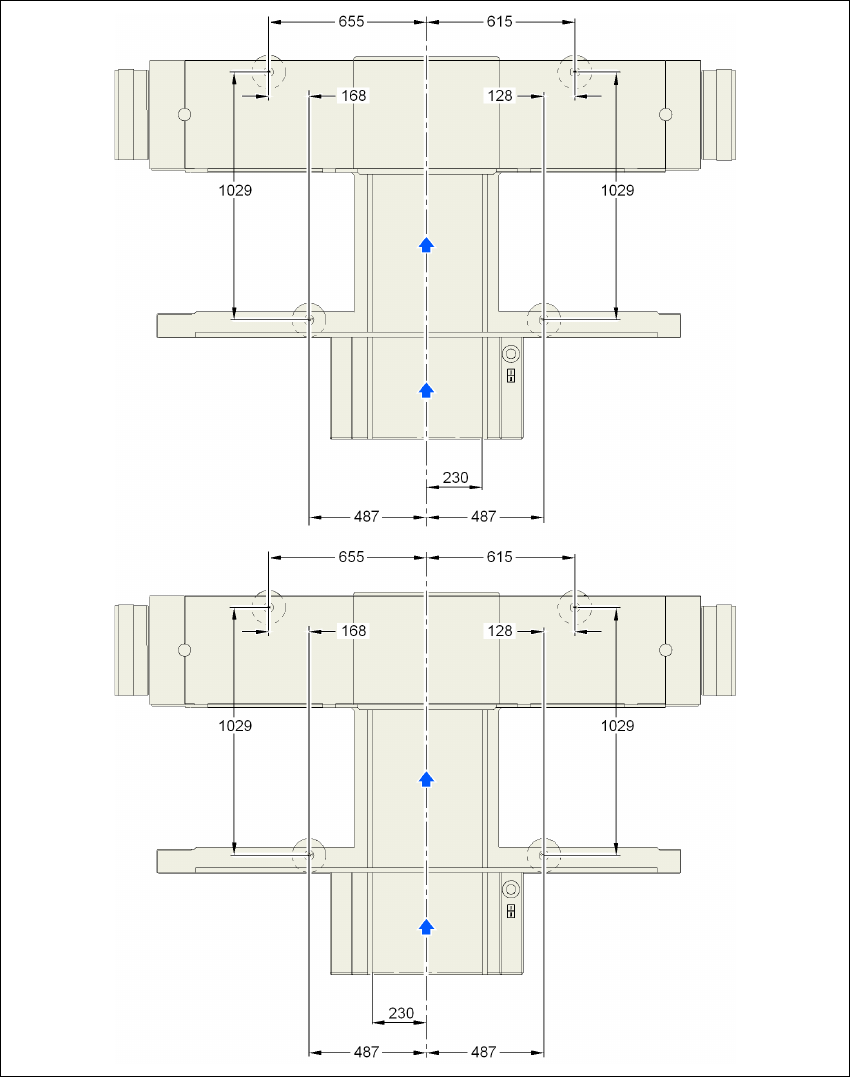

Kuva 4.3 - 3 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän oikean ja vasemman kuljetinreunan etäisyysmitat mil-
limetreinä
Kiinteä kuljetinreuna
oikealla puolella
Kiinteä kuljetinreuna
vasemmalla puolella
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE D1i/D2i
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
208
4.3.7.2 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän oikean ja vasemman
kuljetinreunan etäisyysmitat
4
Kuva 4.3 - 4 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän oikean ja vasemman kuljetinreunan etäisyysmitat milli-
metreinä
Kiinteä kuljetinreuna
oikealla puolella
Kiinteä kuljetinreuna
vasemmalla puolella
