Käyttöohje SIPLACE D1i/D2i 4 Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.605.03 SP2 Pa inos 10/2012 FI 4.3 Automaatin asentaminen 209 4.3.7.3 D1i-au tomaatin ja WPC:n konejalkojen etäisyysmit at 4 4 4 4 Kuv…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE D1i/D2i
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
208
4.3.7.2 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän oikean ja vasemman
kuljetinreunan etäisyysmitat
4
Kuva 4.3 - 4 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän oikean ja vasemman kuljetinreunan etäisyysmitat milli-
metreinä
Kiinteä kuljetinreuna
oikealla puolella
Kiinteä kuljetinreuna
vasemmalla puolella
Käyttöohje SIPLACE D1i/D2i 4 Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 4.3 Automaatin asentaminen
209
4.3.7.3 D1i-automaatin ja WPC:n konejalkojen etäisyysmitat
4
4
4
4

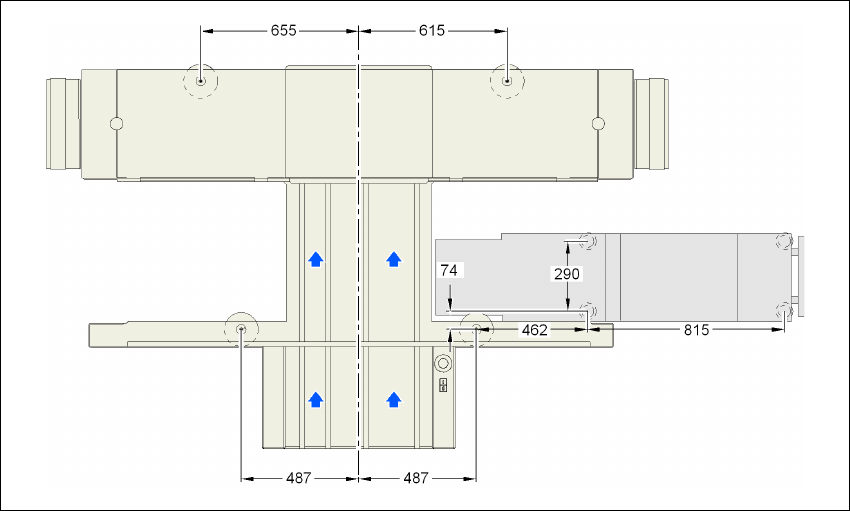

Kuva 4.3 - 5 Automaatin konejalkojen ja WPC:n (Waffle Pack Changer) etäisyysmitat millimetreinä
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE D1i/D2i
4.3 Automaatin asentaminen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
210
4.3.8 Automaatin integrointi linjaan
→ Huomioi varoitusohjeet, jotka on kuvattu kappaleessa 4.3.2, sivulla 201.
→ Työkalut ja apuvälineet löydät kappaleesta 4.3.3
, sivulla 202.
4.3.8.1 Haarukkatrukin asettaminen paikalleen
→ Työnnä haarukkatrukin haarukka automaatin alle kuten kuvassa 4.3 - 6 on esitetty.
4

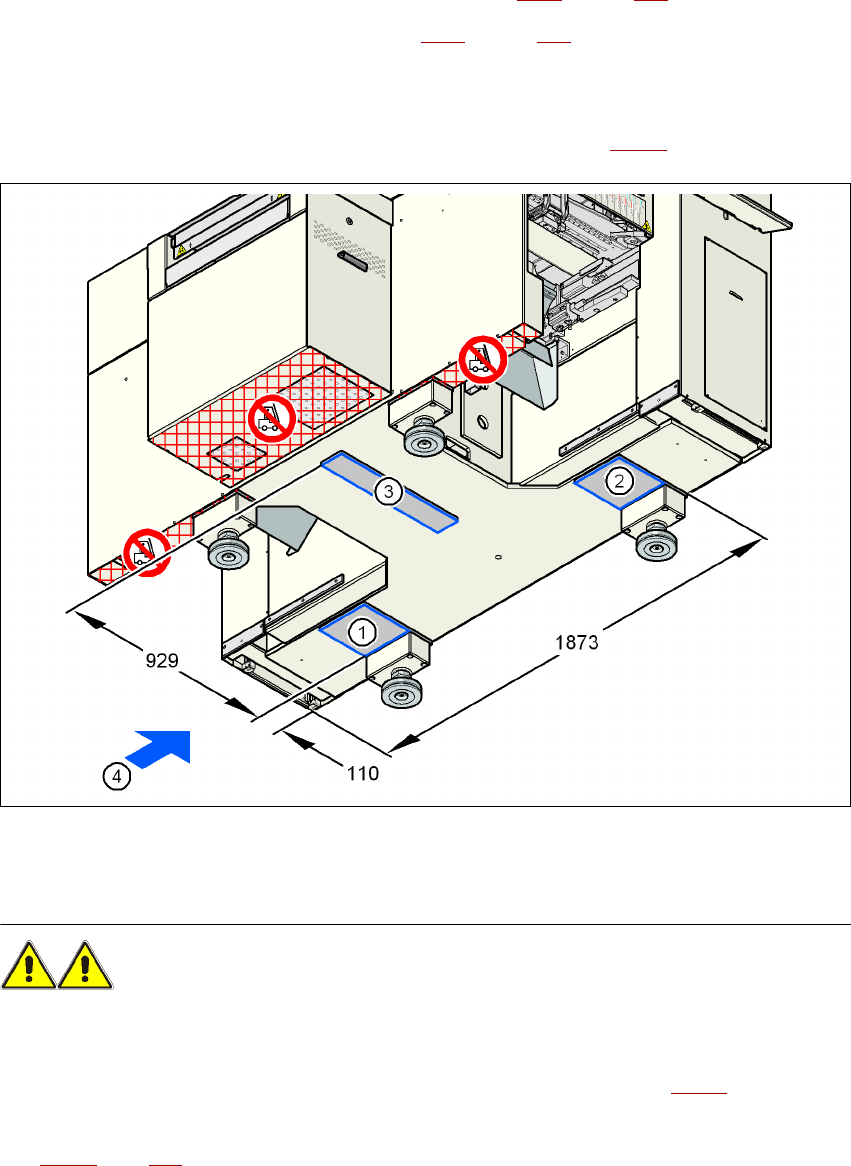

Kuva 4.3 - 6 Automaatin tukipinnat haarukkatrukkia varten - mitat millimetreinä
VAROITUS 4
Huomioi ennen automaatin nostamista ehdottomasti seuraavat kohdat, jotta vältät automaatin pa-
lautumattomat vauriot:
→ Aseta haarukkatrukki automaatin virransyötön puolelle (pos. 4 kuvassa 4.3 - 6
).
→ Huomioi, että automaatti on tukipisteidensä 1, 2 ja 3 varassa haarukoiden päällä (katso kuvaa
4.3 - 6
, sivu 210). Jos haarukka on lyhyempi, käytä alustana sopivan pituista puulankkua.
