4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE D1i/D2i 4.4 Komponenttivaunun sovittaminen PL-kulje tuskorkeuteen Alkaen ohjel mistoversiosta SR.605.0 3 SP2 Painos 10/20 12 FI 222 4 Kuva 4.4 - 7 Komponenttivaunu: PL-kul…

Käyttöohje SIPLACE D1i/D2i 4 Asentaminen ja käyttöönotto

Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen

221

4.4.6 PL-kuljetuskorkeus 930 mm

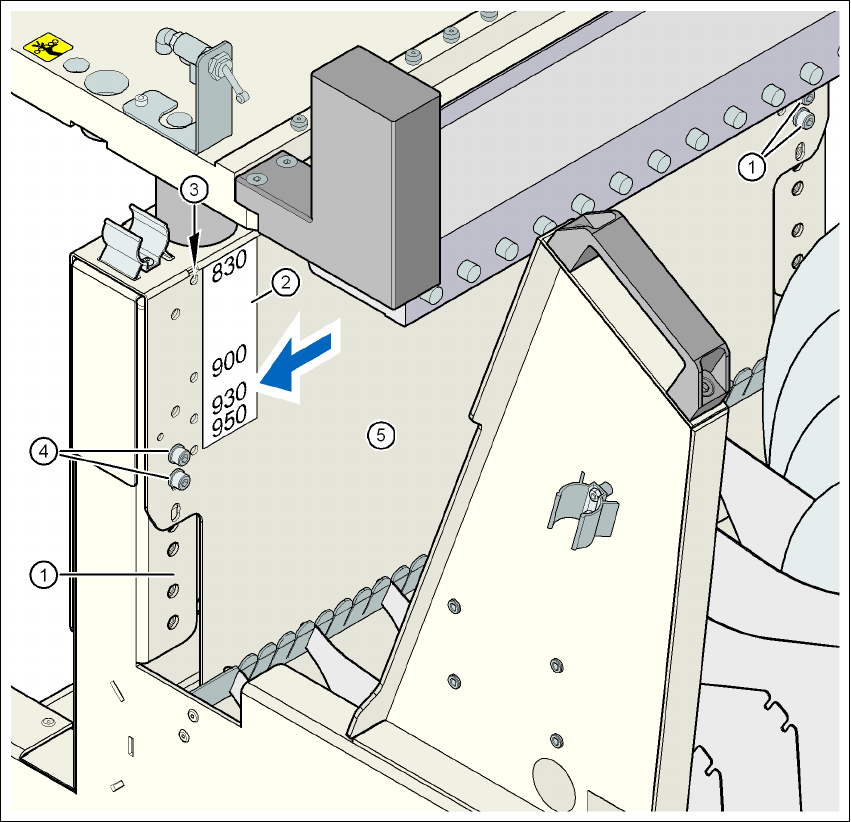

Kuva 4.4 - 6 Komponenttivaunu: PL-kuljetuskorkeus 930 mm - nähtynä takaa, kuusiokoloruuvien sijainnit ja tarkastus-

reikä

(1) Kuusiokoloruuvi M6x12 ja aluslevy (4 kappaletta takapuolella)

(2) Tarra, johon on merkitty tarkastusreikien korkeustiedot 830, 900, 930 ja 950 mm

(3) 4 tarkastusreikää vaaditun korkeuden esiasettamista varten. Valittu korkeus on oikein esiase-

tettu, kun tarkastusreikä ei ole pystysuoran kierrelistan (pos. 4) peittämänä (katso kuvassa

olevaa nuolta).

(4) Pystysuora kierrelista

(5) Silta

4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE D1i/D2i

4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

222

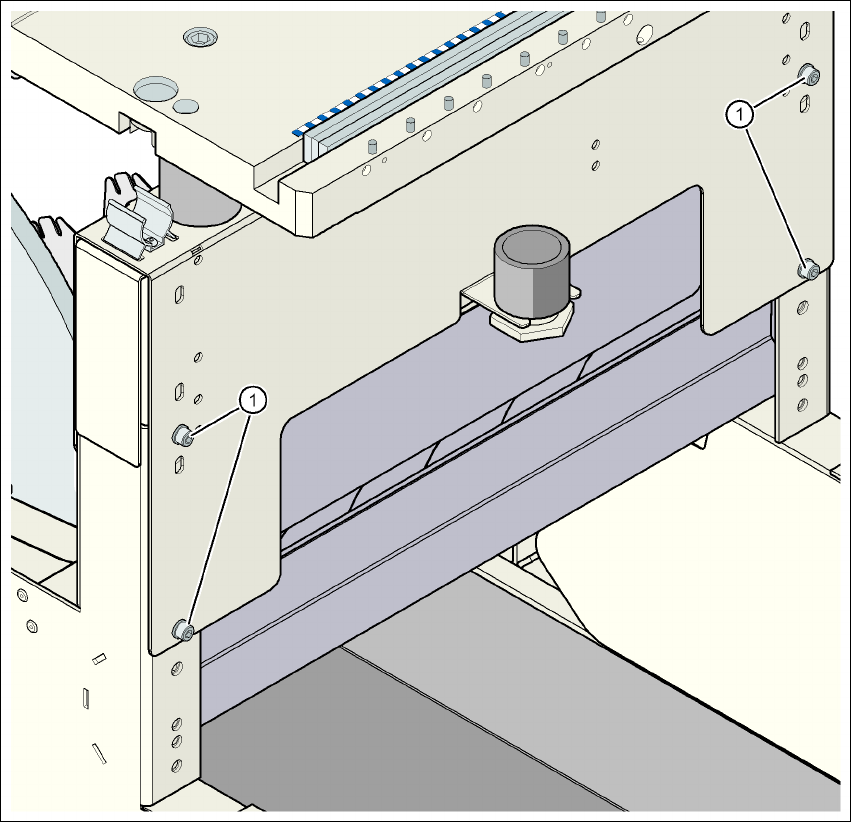

Kuva 4.4 - 7 Komponenttivaunu: PL-kuljetuskorkeus 930 mm - nähtynä edestä, kuusiokoloruuvien sijainnit

(1) Kuusiokoloruuvi M6x12 ja aluslevy (4 kappaletta takapuolella)

Käyttöohje SIPLACE D1i/D2i 4 Asentaminen ja käyttöönotto

Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 4.4 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen

223

4.4.7 PL-kuljetuskorkeus 950 mm

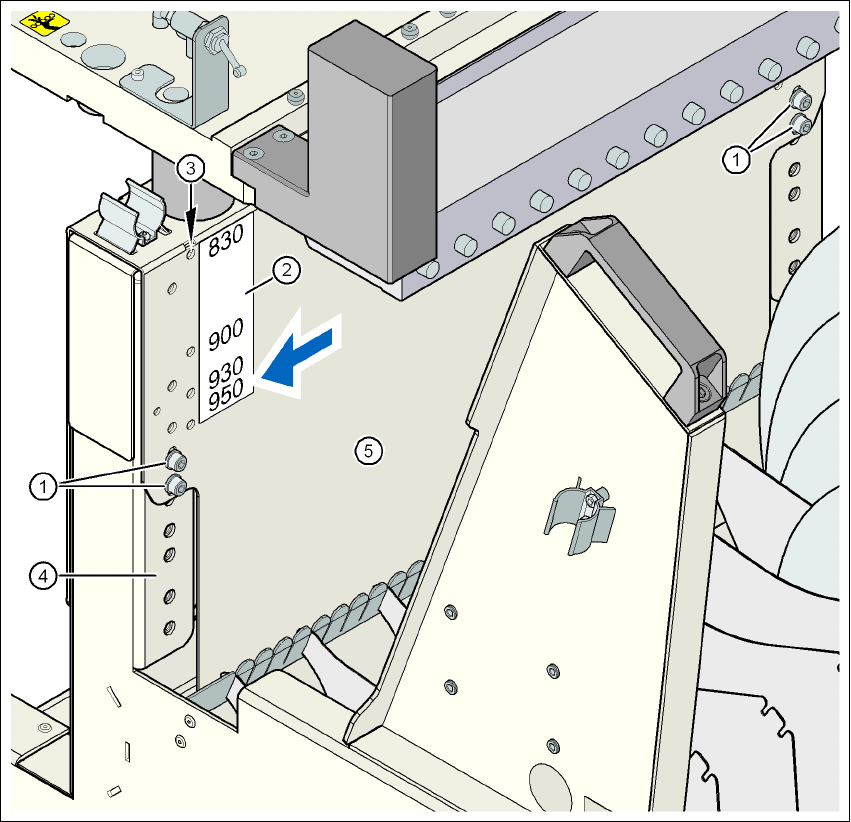

Kuva 4.4 - 8 Komponenttivaunu: PL-kuljetuskorkeus 950 mm - nähtynä takaa, kuusiokoloruuvien sijainnit ja tarkastus-

reikä

(1) Kuusiokoloruuvi M6x12 ja aluslevy (4 kappaletta takapuolella)

(2) Tarra, johon on merkitty tarkastusreikien korkeustiedot 830, 900, 930 ja 950 mm

(3) 4 tarkastusreikää vaaditun korkeuden esiasettamista varten. Valittu korkeus on oikein esiase-

tettu, kun tarkastusreikä ei ole pystysuoran kierrelistan (pos. 4) peittämänä (katso kuvassa

olevaa nuolta).

(4) Pystysuora kierrelista

(5) Silta
