Käyttöohje SIPLACE D1i/D2i 5 Käyttöhenkilöstön tehtävät Alkaen ohjelmistoversiosta SR.605.03 SP2 Pai nos 10/2012 FI 5.2 Käyttö- ja näyttöelementit 237 Pääkytkin 5 Pääkytkin on virransyötön komponentti. Piirilevyje n kulj…
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE D1i/D2i
5.2 Käyttö- ja näyttöelementit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
236
5.2.4 Käyttölaitteiden ergonominen sijoittelu
Kuvat 5.2 - 1, sivu 233 ja 5.2 - 2, sivu 234 antavat yleiskuvan käyttölaitteiden sijainneista. Ne ja-
kaantuvat seuraaviin ryhmiin:
Ohjauspaneeli keskikonsolin oikealla puolella (paineilmayksikkö): 5
– LCD-kuvaruutu
– Näppäimistö varustettuna pallohiirellä
– Käynnistyspainike, pysäytyspainike
Ohjauspaneeli keskikonsolin vasemmalla puolella (virransyöttötyöntöyksikkö): 5
– LCD-kuvaruutu
– Näppäimistö varustettuna pallohiirellä
– Komponenttilaskuri
– Käynnistyspainike
– Pysäytyspainike
–Pääkytkin
PL-kuljetuksen sisääntulopuoli: 5
– HÄTÄ-SEIS-painike
– Käynnistyspainike, pysäytyspainike
Konerunko suojakansien alla: 5
– Painikkeet komponenttipöydän nostamiseen asetuspaikoilla 1 ja 2
5
5
5
5
5.2.4.1 Käyttöelementit automaatin käyttökentissä
Molempien ohjauspöytien käyttötoiminnot ovat identtiset.
Kuvaruutu, näppäimistö, HÄTÄ-SEIS-painike, käynnistys- ja pysäytyspainike 5
Automaatin molemmille puolille on asennettu LCD-kuvaruutu ja näppäimistö. LCD-kuvaruudun
alapuolella on start- ja stop-painikkeet. Jos kuvaruutudialogissa kehotetaan kytkemään irti tiettyjä
toimintoja näillä painikkeilla, tämä ryhmittely helpottaa toisaalta irtikytkemistä, toisaalta näiden toi-
mintojen vuorovaikutteista valvontaa. Jokaisessa ohjauspaneelissa on HÄTÄ-SEIS-painike, hätä-
tapauksissa nopeaa reagoitia varten.
Käyttöohje SIPLACE D1i/D2i 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 5.2 Käyttö- ja näyttöelementit
237
Pääkytkin 5
Pääkytkin on virransyötön komponentti. Piirilevyjen kuljetusuntaan nähden se on sijoitettu vasem-
malle ohjauspöydälle. Koska sitä tarvitaan yksinomaan palvelu- tai huoltotöihin, tämä on sen käyt-
tötoistuvuuden huomioiden ryhmitelty ergonomisesti.
5.2.4.2 Käyttölaitteet automaatin sisäänsyöttöpuolella
HÄTÄ-SEIS-painike, käynnistys- ja pysäytyspainike 5
PL-kuljetuksen sisäänsyöttöpuolella on HÄTÄ-SEIS-painike ja start- ja stop-painikkeet. Painikkei-
den ryhmittely on valittu niin, että nämä ovat helposti ja nopeasti saavutettavissa joka paikasta.
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE D1i/D2i
5.3 Käyttötilanteen merkkivalon huomioiminen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
238
5.3 Käyttötilanteen merkkivalon huomioiminen
Merkkivalo ilmoittaa automaatin käyttötilanteet ja virhetoiminnot.
5.3.1 Kuvaus
5

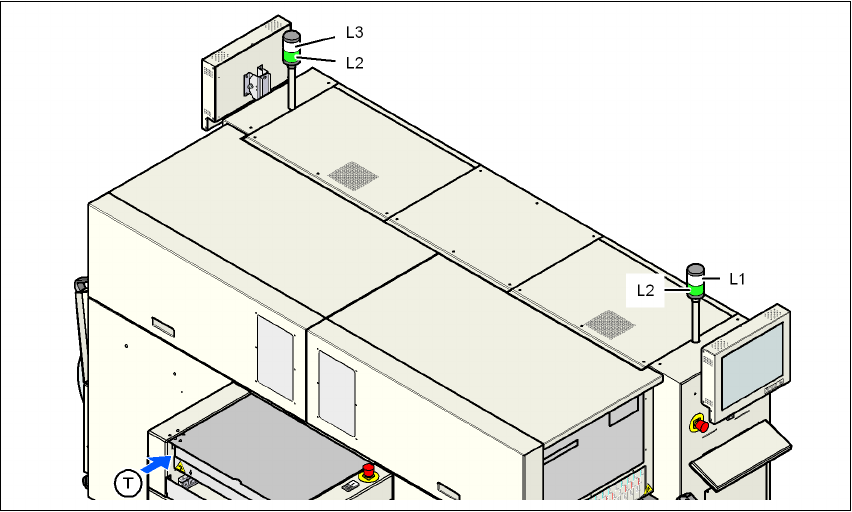

Kuva 5.3 - 1 Käyttötilanteiden merkkivalo
L1 Häiriövalo (valkoinen, oikea)
L2 Käyttönäyttövalo (vihreä, molemmat lamput kytketty rinnakkain)
L3 Häiriövalo (valkoinen, vasen)
T Piirilevyn kuljetussuunta
5.3.2 Yleiset käyttötilat
– Käyttönäyttövalo L2 (vihreä) jatkuvasti päällä
Automaatti on käytössä.
– Käyttönäyttövalo L2 (vihreä) vilkkuu
Automaatti odottaa piirilevyä syöttöhihnalla tai automaatti odottaa, että ulostulohihna vapau-
tuu.
– Oikeanpuoleinen häiriövalo L1 (valkoinen) vilkkuu
Automaatin oikealla puolella on yksi tai useampi rata tyhjänä. Automaatti latoo vielä ladotta-
vana olevalle piirilevylle saatavilla olevat komponentit.
