Käyttöohje SIPLACE D1i/D2i 5 Käyttöhenkilöstön tehtävät Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 5.4 Vuoronvaihto 241 5.4 V uoronvaihto OHJE: 5 Täydentävää infor maatiota löydät käsikirjoist a tai tiedo…
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE D1i/D2i
5.3 Käyttötilanteen merkkivalon huomioiminen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
240
muuttumaton vilkkuu (7,7) muuttumaton Muuta rataa ei ole saatavissa
muuttumaton vilkkuu (7,7) muuttumaton Jälkitäyttöpaikkaan ajaminen
muuttumaton vilkkuu (7,7) muuttumaton Kuljetuksen initialisointi
muuttumaton vilkkuu (7,7) muuttumaton Piirilevy syöttöhihnalle
vilkkuu (1,10) vilkkuu (7,7) muuttumaton PL:n poistaminen ulostulohihnalla
muuttumaton vilkkuu (7,7) vilkkuu (1,10) PL:n poistaminen ulostulohihnalla 2
vilkkuu (1,10) vilkkuu (7,7) vilkkuu (1,10) Leveydensäätö
muuttumaton vilkkuu (1,10) muuttumaton PL:n kuljettaminen
vilkkuu (1,10) vilkkuu (7,7) vilkkuu (1,10) Molemmat ulostulohihnat vapaita
päällä vilkkuu (1,10) päällä Kuljetusvirhe
päällä pois päällä Huoltoasemaan ajo
päällä Latominen
vilkkuu (1,20) Työstötietojen odottaminen
Virhenäyttö
päällä pois muuttumaton Konevirhe oikea
päällä pois muuttumaton Rata tyhjä oikea
päällä pois muuttumaton Pipettikonfiguraatio oikea
päällä pois muuttumaton Kuljetusvirhe oikea
päällä pois päällä Merkkivirhe vasen ja oikea
päällä pois päällä Merkkivirhe vasen ja oikea
muuttumaton pois päällä Rata tyhjä vasen
muuttumaton pois päällä Pipettikonfiguraatio vasen
muuttumaton pois päällä Kuljetusvirhe vasen
muuttumaton pois päällä Konevirhe vasen
Hakuvirhenäyttö
muuttumaton muuttumaton vilkkuu (1,20) Ensimmäinen rata tyhjä vasen
muuttumaton muuttumaton vilkkuu (5,20) Muut radat tyhjiä vasen
muuttumaton muuttumaton vilkkuu (5,5) Viimeistä edeltävää rataa käytetään
muuttumaton muuttumaton vilkkuu (1,2) Viimeistä rataa käytetään vasen
vilkkuu (1,20) muuttumaton muuttumaton Ensimmäinen rata tyhjä oikea
vilkkuu (5,20) muuttumaton muuttumaton Muut radat tyhjiä oikea
vilkkuu (5,5) muuttumaton muuttumaton Viimeistä edeltävää rataa käytetään oi-
kea
vilkkuu (1,2) muuttumaton muuttumaton Viimeistä rataa käytetään oikea
L1 (valkoinen)
(oikeanpuolei-
nen valo)
L2 (vihreä) L3 (valkoinen)
(vasemman-
puoleinen valo)
Merkitys
Käyttöohje SIPLACE D1i/D2i 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 5.4 Vuoronvaihto
241
5.4 Vuoronvaihto
OHJE: 5
Täydentävää informaatiota löydät käsikirjoista tai tiedonsiirtovälineeltä:
– Ensimmäiset askeleet asemasoftwaren 605.xx kanssa
– Kunnossapito-ohje SIPLACE D1i/D2i
– Osaluettelo Tuote-CD:llä
5.4.1 Toimet ennen vuoronvaihtoa
→ Nauhojen jatkaminen on tehtävä oikeaan aikaan. Vuoronvaihdon jälkeen syöttömoduuleja ei
tarvitse täyttää heti uudelleen. Tämä minimoi nousseita seisokkiaikoja.
→ Vuoronvaihdon yhteydessä seuraavalle käyttäjälle on kerrottava eteenpäin tärkeät tiedot. Tä-
hän kuuluvat esimerkiksi ladontaohjelman muutokset. Käy tällöin myös läpi kohdassa 5.7
,
sivu 249
kuvattujen työvaiheiden luettelo.
→ Suorita varustustarkastus.
Tarkasta, ovatko syöttömoduulit ladattu oikeilla komponenteilla ja, että ne ovat komponentti-
vaunussa oikeassa asetuspaikassa ja, että komponenttien syöttöaskelluspituudet on ase-
tettu oikein.
→ Luovuta linja sellaisena kuin itse haluaisit sen olevan työvuorosi alkaessa, mikä tarkoittaa:
– Poisheittosäiliöt on tyhjennetty.
– Nauhajätesäiliöt on tyhjennetty.
– Syöttöalueet on varovasti imuroitu.
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE D1i/D2i
5.5 Tarkistuskäynnin suorittaminen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
242
5.5 Tarkistuskäynnin suorittaminen
5.5.1 S-syöttömoduulien tarkastus
→ Tarkasta, onko nauha oikein S- syöttömoduulin jousissa.
5

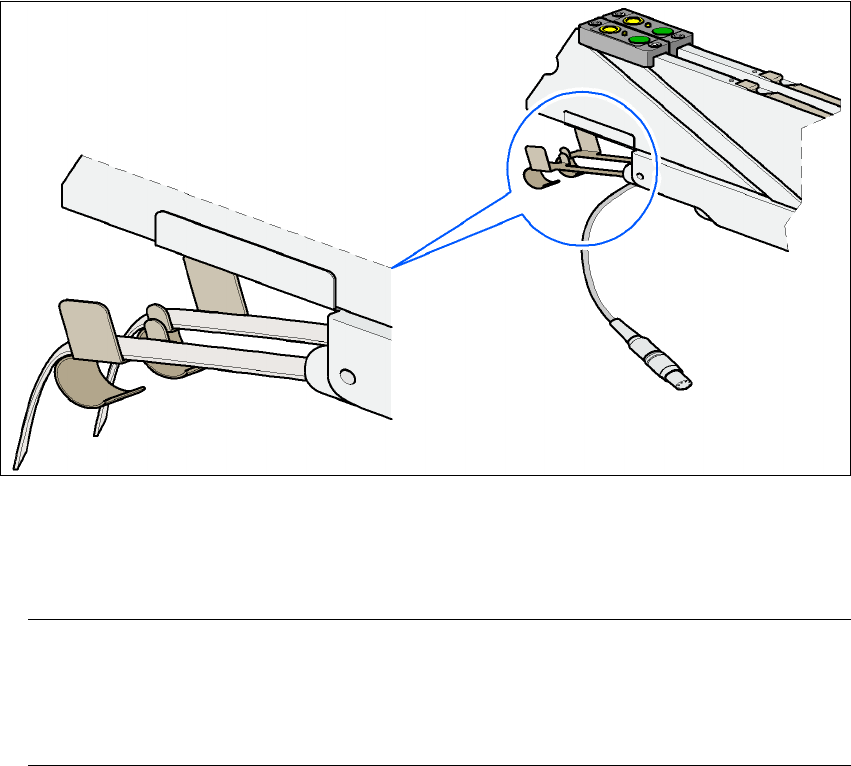

Kuva 5.5 - 1 Nauhan laittaminen S-syöttömoduulin jousien sisään
→ Tarkasta, onko S-syöttömoduulin kalvosäiliö täysi.
Jos kyllä, vedä kalvo ulos ja leikkaa se saksilla poikki.
OHJE
Jos et leikkaa kalvoa poikki, vaan katkaiset, voi tämä johtaa ongelmiin nauhanpoistossa.
3x8mm -syöttömoduulit ovat varustettu sen tähden integroidulla leikkuuterällä. Se on syöt-
tömoduulin päässä olevassa kalvosäiliössä läppien alla. 5
→ Tarkasta kombi-syöttömoduuleissa (24/32 mm), että syöttömoduulin poimintaikkuna on oi-
kean kokoinen komponenttia varten.
→ Tarkasta, ovatko nauhaohjaukset asennettu Kombi-syöttömoduulien yhteydessä (24 mm /
32 mm).
