5 Käyttöhenkilöstön t ehtävät Käy ttöohje SIPLACE D1i/D2i 5.6 Syöttömoduulien varustaminen Alkaen ohjelmi stover siosta SR.605.03 SP2 Painos 10/2012 FI 248 Kuva 5.6 - 2 30 tai 45 mm leveiden S-syöttömoduulien asettaminen…
Käyttöohje SIPLACE D1i/D2i 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 5.6 Syöttömoduulien varustaminen
247
5.6.1 Komponenttipöydän ja S-kuljettimien esivalmistelu varustamista varten
→ Puhdista syöttömoduulin asetuspinta.
→ Puhdista asetuspinta komponenttipöydällä.
→ Poista irtonaiset komponentit komponenttipöydältä siveltimellä tai sopivalla suuttimella varus-
tetulla pölynimurilla.
→ Poista kiinni juuttuneet komponentit ruuvimeisselillä.
HUOMIO 5
Vältä komponenttien poistamista sormin komponenttipöydältä. Saatat mahdollisesti louk-
kaantua hienoista metallisiruista.
5.6.2 S-syöttömoduulien asetus paikalleen
→ Aseta syöttömoduuli (pos. 1 kuvassa 5.6 - 1, sivu 246) ensin etusivu edellä - se on sivu, jossa
on urallinen pohja - komponenttipöydälle (pos. 4 kuvassa 5.6 - 1
, sivu 246), siten, että kom-
ponenttipöydän keskitintappi (pos. 2 kuvassa 5.6 - 1
, sivu 246) liukuu syöttömoduulin uraan.
→ Laske sitten syöttömoduulia takapuolella, kunnes kalotti (pos. 3 kuvassa 5.6 - 1
, sivu 246) hä-
viää täysin syöttömoduulin reikään.
→ Huomioi, että syöttömoduuli asettuu paikalleen oikein komponenttipöydällä syöttömoduulin
leveyden mukaisesti (katso kuva 5.6 - 2
, sivu 248).
→ Tarkasta, onko syöttömoduuli tasaisesti komponenttipöydällä. Tee se napauttamalla sormella
syöttömoduulia sivusuunnasta. Moduuli ei tällöin saa liikkua.
→ Kiinnitä syöttömoduulin pistoke (pos. 5 kuvassa 5.6 - 1
, sivu 246) pistorasiaan, joka on ase-
tuspaikan alla. Tällöin pitää pistokkeen punaisen pisteen osoittaa kohti pistorasian punaista
pistettä.
OHJE 5
Huomioi, että käytät syöttömoduulin liitokseen ehdottomasti asetuspaikkaan kuuluvaa pisto-
rasiaa, koska syöttömoduuli saa ohjauspulssin pistorasian kautta. Syöttömoduuli ei toimi
mahdollisesti oikein, jos sitä ei kytketä oikeaan pistorasiaan. Yksityiskohtaista tietoa pistok-
keen ja pistorasian järjestyksestä saat kunkin syöttömoduulin käyttöohjeesta.
5 Käyttöhenkilöstön tehtävät Käyttöohje SIPLACE D1i/D2i
5.6 Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
248

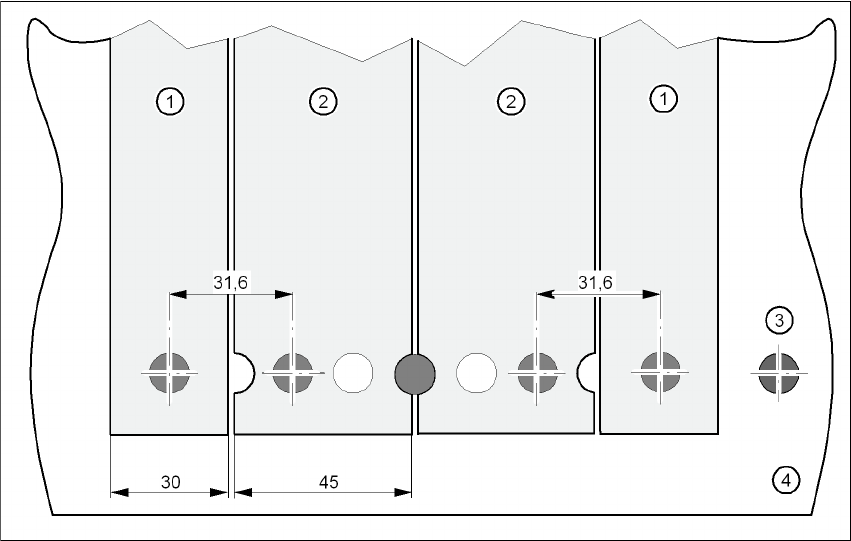

Kuva 5.6 - 2 30 tai 45 mm leveiden S-syöttömoduulien asettaminen komponenttipöydällä
(1) Syöttömoduuli, 30 mm leveä
(2) Syöttömoduuli, 45 mm leveä
(3) Kalotti
(4) Komponenttipöytä
Käyttöohje SIPLACE D1i/D2i 5 Käyttöhenkilöstön tehtävät
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 5.7 Varustuksen vaihtaminen
249
5.7 Varustuksen vaihtaminen
5.7.1 Uudelleenvarustusohjeiden tulostaminen ennen varustuksen vaihtoa
Tulosta ennen varustuksen vaihtoa uudelleenvarustusohjeet SIPLACE Pro-tietokoneen tulosti-
mella, kuten "SIPLACE Pro" -käyttöohjeessa tai Online-avussa on selostettu.
5.7.2 Mitä on otettava huomioon syöttömoduulien vaihdon yhteydessä
→ Käsittele syöttömoduuleja varovasti, kun asetat niitä komponenttipöydälle tai otat ne pois
pöydältä. Älä lyö syöttömoduuleilla komponenttipöydän reunoihin.
→ Imuroi komponenttipöydät pölynimurilla, ja puhdista tarvittaessa komponenttipöydän pinta
kunnossapito-ohjeessa olevien ohjeiden mukaisesti.
HUOMIO
Vältä komponenttien poistamista sormin komponenttipöytien magneettikiskolta. Siinä ole-
vat pienet metallihiukkaset voivat vahingoittaa sormiasi. Saatat mahdollisesti loukkaantua
hienoista metallisiruista. 5
→ Poista irtonaiset komponentit pensselin tai sopivalla suuttimella varustetun pölynimurin
avulla.
