6.1.1.1 Kuvaus
Tähän pipetinvaihtajaan mahtuu 6 makasiinia, joissa kussakin on 12 pipettipaikkaa. Makasiinit
ovat yhteisellä kannattimella. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty pidikkeillä.
6.1.1.2 Tekniset tiedot
6
Pipetinvaihtaja 12-segmentti-Collect&Place-päälle
Mitat (Pituus x Leveys x Korkeus) 565 x 63 x 78 mm³
Makasiinien lukumäärä 6, kussakin 12 pipettipaikkaa
Pipettityypit 9xx
Pipetinvaihtoaika n. 2 sek. per pipetti
Paineilmaliitäntä 0,48 MPa (4,8 bar)
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.1 Pipetinvaihtaja
Painos 10/2012 FI
259
6.1.1.3 Pipetinvaihtajan paikka C&P12-päätä varten D1i-automaatissa
Asetuspaikkaan 2 voi asentaa pipetinvaihtajan 12-segmenttistä Collect&Place-päätä varten (pos.
1 kuvassa 6.1 - 2
). Tämä tuo 6 makasiinin kokonaiskapasiteetin ja yhteensä 72 pipettipaikkaa.
6

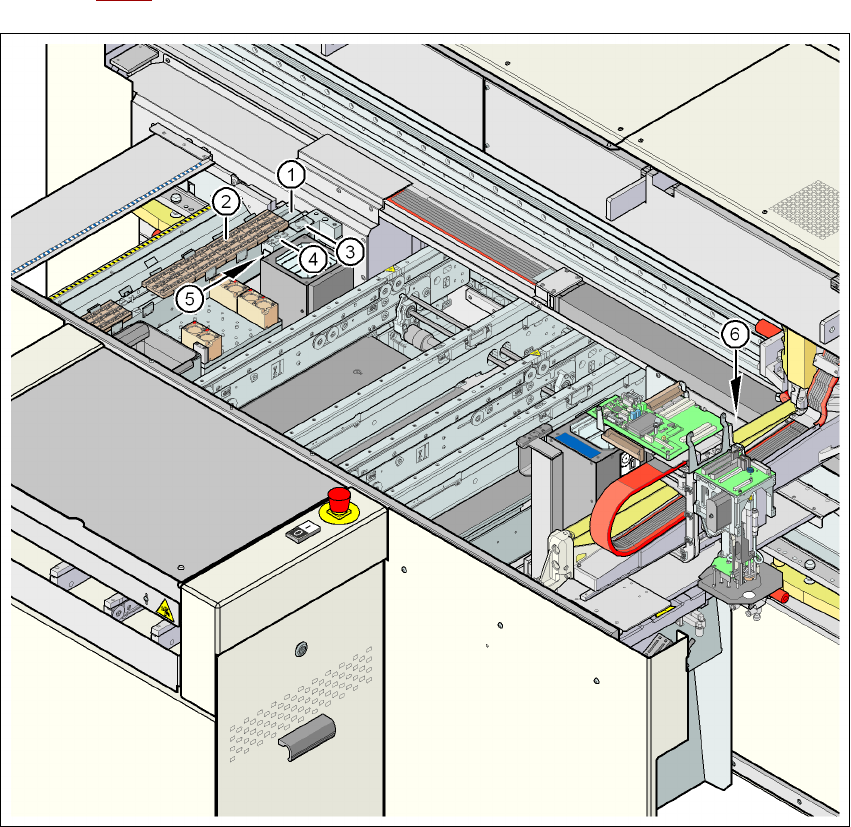

Kuva 6.1 - 2 Pipetinvaihtajan sijainti 12-segmenttistä Collect&Place-päätä varten D1i-automaatissa
6
(1) Pipetinvaihtaja
(2) Pipettimakasiini
(3) Poisvetolaite pipeteille, tyyppi 8xx
(4) Poisvetolaite pipeteille, tyyppi 9xx
(5) Säiliö poisheitettäville pipeteille
(6) Komponenttien poisheittosäiliö
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
260
6.1.1.4 Pipetinvaihtajan sijainti C&P12-päätä varten D2i-automaatissa
Asetuspaikoille 1 ja 2 voi asentaa kuhunkin yhden pipetinvaihtajan 12-segmentti-Collect&Place-
päätä varten (pos. 1 kuvassa 6.1 - 2
). Tämä tuottaa 12 makasiinin kanssa 2 pipetinvaihtajan ko-
konaiskapasiteetin ja yhteensä 144 pipettipaikkaa.
6

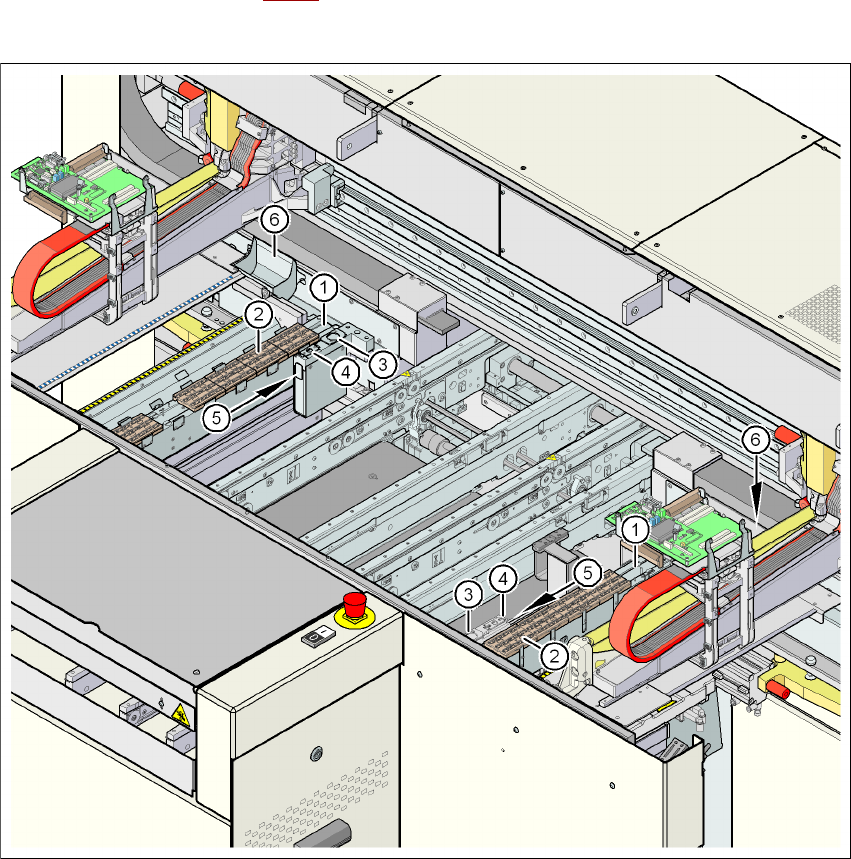

Kuva 6.1 - 3 Pipetinvaihtajan sijainti 12-segmentti.-Collect&Place-päätä varten D2i-automaatissa
6
(1) Pipetinvaihtaja
(2) Pipettimakasiini
(3) Poisvetolaite pipeteille, tyyppi 8xx
(4) Poisvetolaite pipeteille, tyyppi 9xx
(5) Säiliö poisheitettäville pipeteille
(6) Komponenttien poisheittosäiliö
