Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.1 Pipetinvaihtaja
Painos 10/2012 FI
261
6.1.1.5 Asennus
Pipetinvaihtajat (katso kuva 6.1 - 2, sivu 259) on kiinnitetty tyhjänauhajohdekanaviin.
6
Kuva 6.1 - 4 Asennuspaikka
(1) Jousihaka osoittaa käyttäjään
(2) Kiinnike osoittaa PL-kuljetukseen
→ Suuntaa pipetinvaihtaja niin, että liikkuvat jousihaat osoittavat aina käyttäjään, kiinnikkeet
aina PL-kuljetukseen.
6.1.1.6 Ohjeita käyttöön
→ Kun makasiini täytetään ensimmäisen kerran tietyllä pipettityypillä, niin merkitse se tarralla.
OHJE 6
Täytä makasiinit koneen ulkopuolella, ja vaihda aina vain täysiä makasiineja. 6
→ Avaa lukituslevy ja työnnä pipetit pipettivarastoihin.
→ Sulje lukituslevy, jotta pipetit eivät voi pudota makasiineista.
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
262
HUOMIO 6
Makasiinit saa täyttää vain, kun kaikki pipetit, jotka ovat Collect&Place-päässä, on laitettu ta-
kaisin makasiineihinsa. 6
→ Pipettivaihtajan ohjelmointi on kuvattu SIPLACE Pro -käyttöohjeessa.
OHJE 6
→ On vältettävä komponenttien putoamista makasiinin päälle. Tämä voi johtaa lukituskiekon
kiinnijuuttumiseen.
→ Vältä myös komponenttien putoamista syöttömoduulien vapaille asetuspaikoille. Komponen-
tit tarttuvat magneettikiskolla. Komponenttipöydälle väärin asetetut syöttömoduulit voivat ai-
heuttaa käyttökatkoksia. Puhdista siksi makasiinit ja vapaat asetuspaikat säännöllisesti.
6
6
6
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.1 Pipetinvaihtaja
Painos 10/2012 FI
263
6.1.1.7 Makasiinin vaihto
→ Makasiinin poistamiseksi paina jousihakaa (Pos. 1 kuvassa 6.1 - 5, sivu 263) makasiinista
poispäin. Nosta makasiini pois kannattimesta.
6

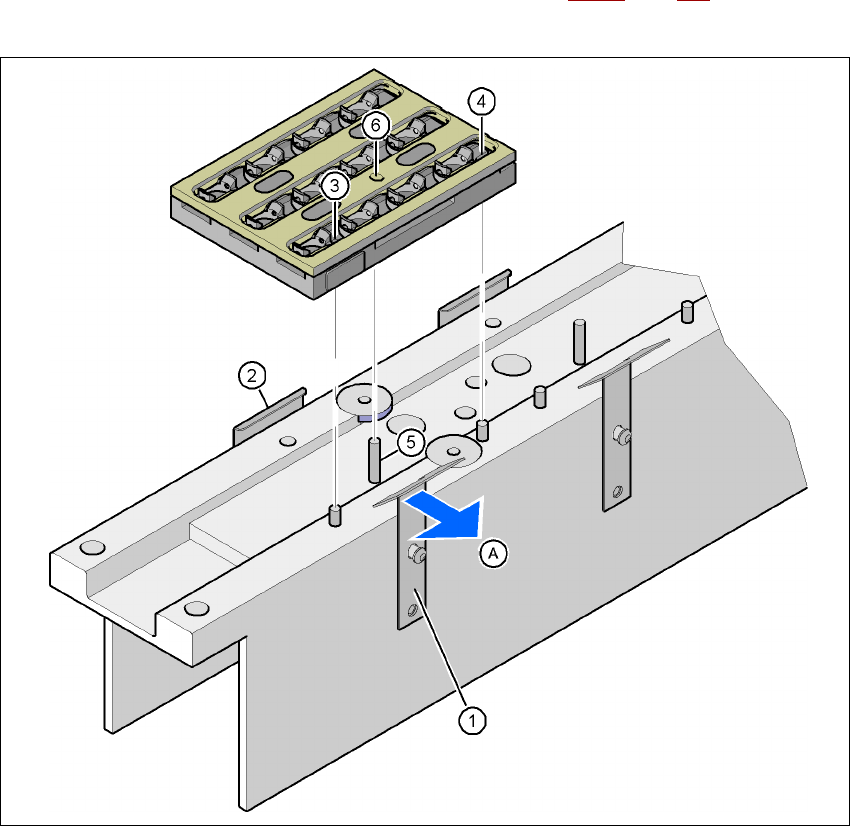

Kuva 6.1 - 5 Makasiinin vaihto
(1) Jousihaka
(2) Kiinnike
(3) Keskiöintiporaus
(4) Pitkittäisreikä
(5) Työntömekanismin sylinteritappi
(6) Reikä työntömekanismin sylinteritappia varten
(A) Jousihaan painaminen irti makasiinista
6
