Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.1 Pipetinvaihtaja
Painos 10/2012 FI
265
6.1.2 Pipetinvaihtaja 6-segmentti-Collect&Place-päälle
Artikkeli-nro. 00119866-xx Pipetinvaihtaja, CP6, D2i/D1i
6.1.2.1 Kuvaus
Tähän pipetinvaihtajaan mahtuu 4 makasiinia, joissa kussakin on 6 pipettipaikkaa. Saatavilla on
kahdentyyppisiä makasiineja: makasiineja pipettityypille 8xx ja makasiineja pipettityypille 9xx. Ma-
kasiinit ovat yhteisellä kannattimella. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty pidik-
keillä.
Vakiokonfiguraatio: 3 makasiiniä 9xx-tyyppisille pipeteille
1 makasiini 8xx-tyyppisille pipeteille
6

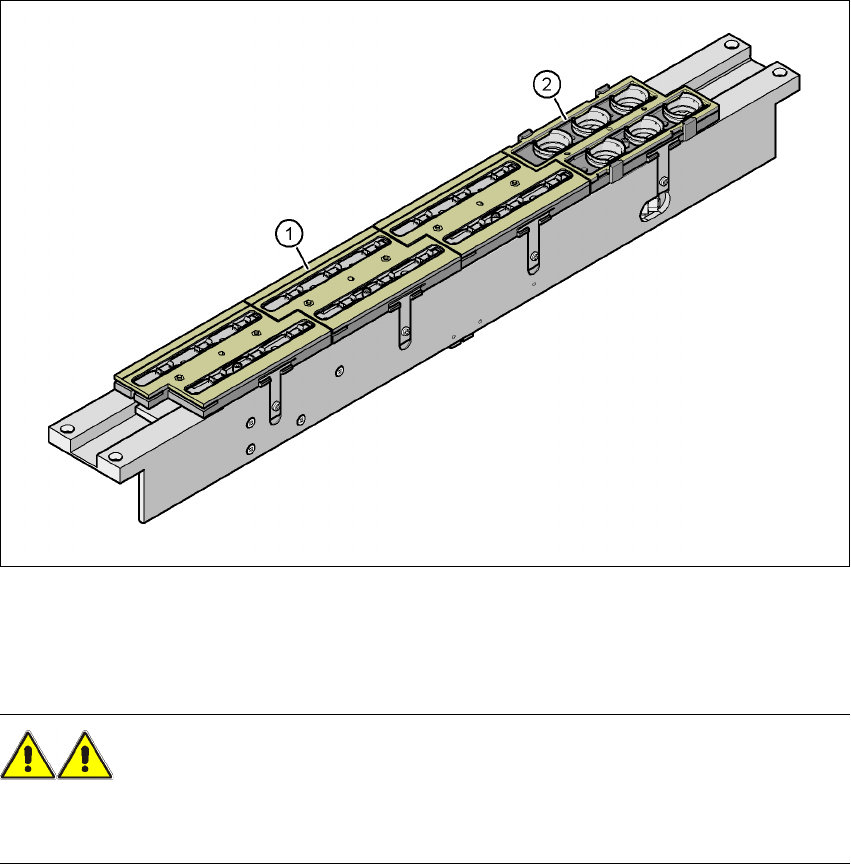

Kuva 6.1 - 7 Pipetinvaihtaja 6-segmentti-Collect&Place-päälle
(1) Makasiini pipeteille, tyyppi 9xx
(2) Makasiini pipeteille, tyyppi 8xx
VAROITUS 6
→ Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheuttaa
ladontapään törmäysvaaran!
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
266
6.1.2.2 Tekniset tiedot
6
6.1.2.3 C&P6-pään pipetinvaihtajan sijainti
D1i-ladonta-automaatti 6
Asetuspaikkaan 2 voi asentaa pipetinvaihtajan 6-segmentti-Collect&Place-päätä varten. Se asen-
netaan 12-segmentti-Collect&Place-pään pipetinvaihtajan tilalle (pos. 1 kuvassa 6.1 - 2
, sivu 259).
Tämä tuo 4 makasiinin kokonaiskapasiteetin ja yhteensä 24 pipettipaikkaa.
D2i-ladonta-automaatti 6
Asetuspaikkoihin 1 ja 2 voi kuhunkin asentaa yhden pipetinvaihtajan 6-segmentti-Collect&Place-
päätä varten. Se asennetaan 12-segmentti-Collect&Place-pään pipetinvaihtajan tilalle (pos. 1 ku-
vassa 6.1 - 3
, sivu 260). Tämä tuottaa 2 pipetinvaihtajan, 8 makasiinin ja 48 pipettipaikan koko-
naiskapasiteetin.
Pipetinvaihtaja 6-segmentti-Collect&Place-päälle
Mitat (Pituus x Leveys x Korkeus) 565 x 69 x 87 mm³
Makasiinien lukumäärä 4, kussakin 6 pipettipaikkaa
Pipettityypit 8xx, 9xx
Pipetinvaihtoaika n. 2 sek. per pipetti
Paineilmaliitäntä 0,48 MPa (4,8 bar)
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.1 Pipetinvaihtaja
Painos 10/2012 FI
267
6.1.2.4 Asennus
Pipetinvaihtajat on kiinnitetty tyhjänauhajohdekanaviin (katso kuvia 6.1 - 2 ja 6.1 - 3, alkaen sivulta
259
).
→ Suuntaa pipetinvaihtaja niin, että liikkuvat jousihaat osoittavat aina käyttäjään, kiinnikkeet
aina PL-kuljetukseen.
6

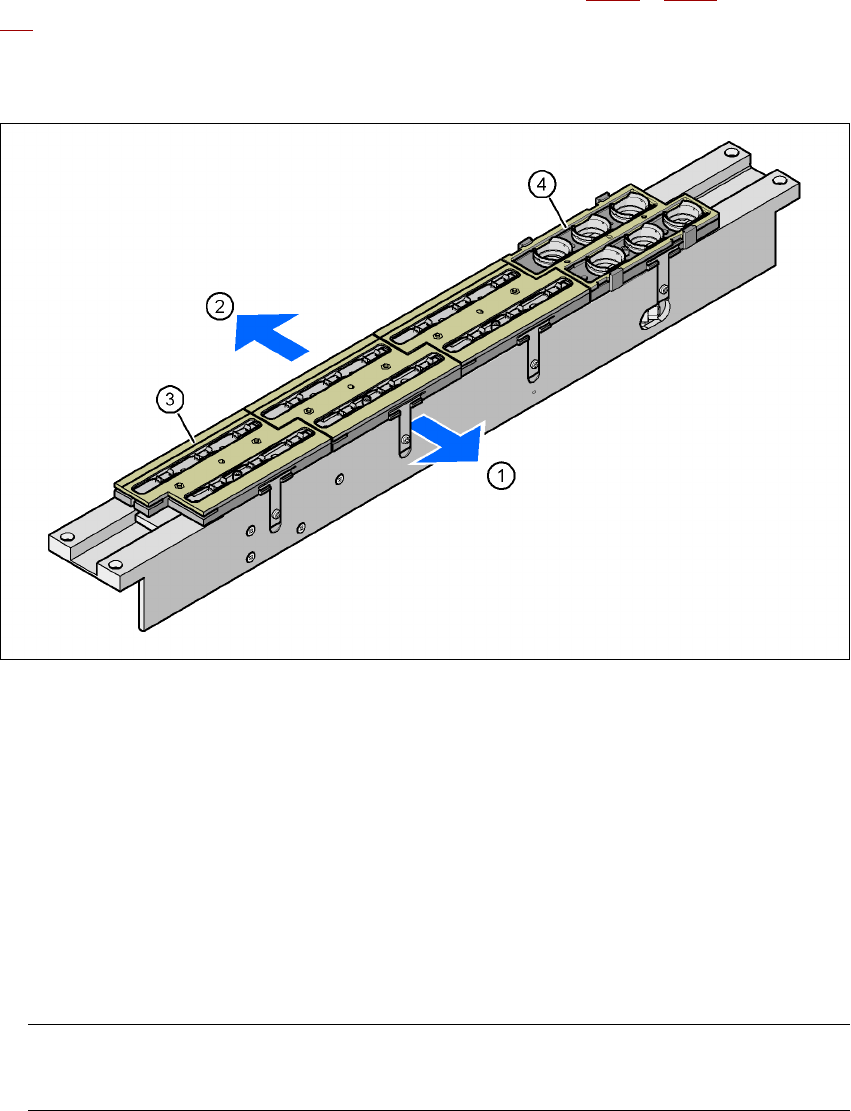

Kuva 6.1 - 8 Asennuspositiot
(1) Jousihaka osoittaa käyttäjään
(2) Kiinnike osoittaa PL-kuljetukseen
(3) Makasiini pipettityypille 8xx
(4) Makasiini pipettityypille 9xx
6.1.2.5 Ohjeita käyttöön
→ Pipettiperheen sisällä makasiineja voidaan täydentää erilaisilla pipettityypeillä: 8-makasiinia
esimerkiksi pipettityypeillä 821, 822, 823, 9-makasiinia tyypeillä 911, 914 jne.
OHJE 6
Täytä makasiinit koneen ulkopuolella, ja vaihda aina vain täysiä makasiineja. 6
→ Avaa lukituslevy ja työnnä pipetit pipettivarastoihin.
→ Sulje lukituslevy, jotta pipetit eivät voi pudota makasiineista.
