6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i 6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 270 → Laita kannattimelle ensin makasiinin se sivu , jossa on keskiöintireikä (pos. 3 kuvassa …

100%1 / 322
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.1 Pipetinvaihtaja
Painos 10/2012 FI
269
6.1.2.6 Makasiinin vaihto
→ Makasiinin poistamiseksi paina jousihakaa (pos. 1) makasiinista poispäin ja nosta makasiinia
kannattimesta pois.
6

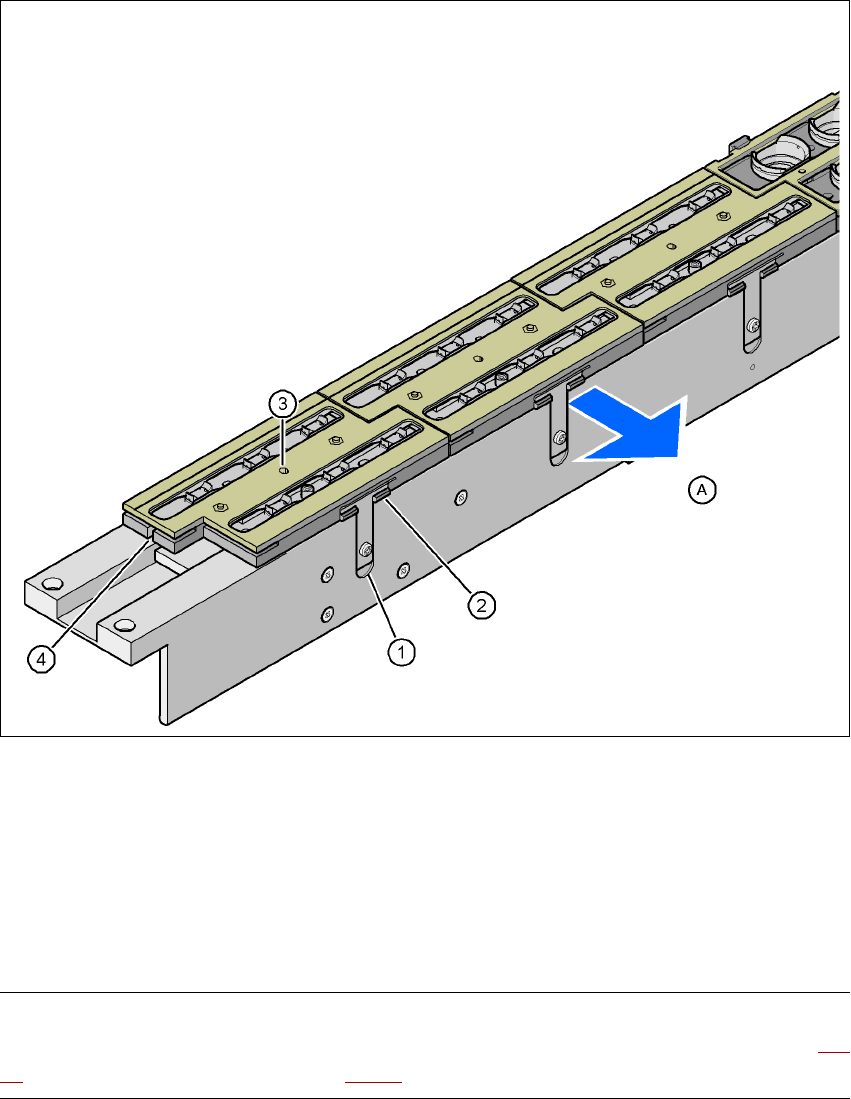

Kuva 6.1 - 9 Makasiinin vaihto
(1) Jousihaka
(2) Kiinnike
(3) Keskiöintiporaus
(4) Pitkittäisreikä
(A) Jousihaan painaminen irti makasiinista
OHJE
Makasiini on asetettava niin, että keskiöintitapit liukuvat keskiöintiporaukseen (pos. 3 kuvassa 6.1
- 9) ja pitkittäisreikään (pos. 4 kuvassa 6.1 - 9). 6
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
270
→ Laita kannattimelle ensin makasiinin se sivu, jossa on keskiöintireikä (pos. 3 kuvassa 6.1 - 9)
ja pitkittäisreikä (pos. 4 kuvassa 6.1 - 9
). Makasiinin molempien lukitusnokkien tulee liukua
kiinnipitimiin (pos. 2 kuvassa 6.1 - 9
).
→ Paina jousihaka irti makasiinista.
→ Paina makasiini tasaisesti kannattimelle ja päästä jousihaka irti. Jousihaan on lukkiuduttava
kiinni.
6.1.2.7 Sijaintitunnistus
Pipetinvaihtajan jokaisessa makasiinissa on positiomerkki sijainnin tunnistamista varten.
6

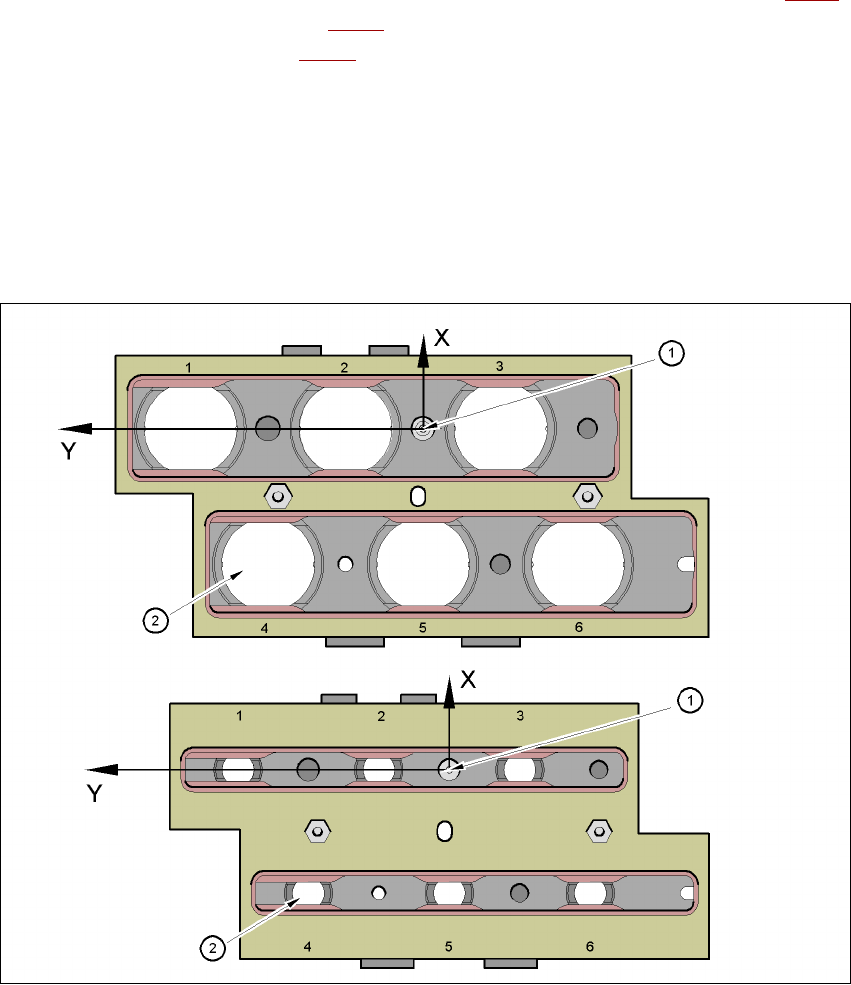

Kuva 6.1 - 10 Pipetinvaihtaja – sijaintitunnistus
(1) Positiomerkki
(2) Pipettien sijainti makasiinissa positiomerkkiin nähden
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.1 Pipetinvaihtaja
Painos 10/2012 FI
271
6.1.3 Pipetinvaihtaja SIPLACE Pick&Place-päälle
Artikkeli-nro. 00119817-xx Pipetinvaihtaja P&P, D1i
Artikkeli-nro. 03048676-xx Lisämakasiini 2 pipetille, P&P-pää
Artikkeli-nro. 03048639-xx Lisämakasiini 1 pipetille, P&P-pää
6.1.3.1 Kuvaus
Tähän pipetinvaihtajaan mahtuu enintään 10 pipettimakasiinia. Saatavilla on kahdenlaisia makaa-
siinityyppejä: vakiomakasiineja ja makasiineja erityispipeteille tai tarttujille. Makasiinit ovat yhtei-
sellä kannattimella. Ne on keskiöity kulloinkin kahdella sylinteritapilla ja kiinnitetty kahdella
uppokantaruuvilla.
Vakiokonfiguraatio: 2 kahden pipetin vakiomakasiinia
1 makasiini erityispipetille tai tarttujalle
6

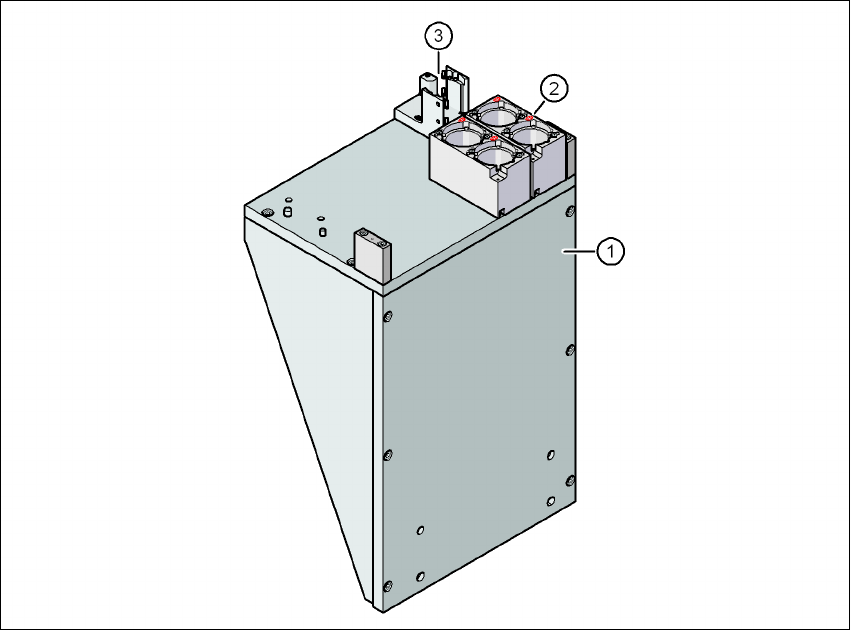

Kuva 6.1 - 11 Pipetinvaihtaja SIPLACE Pick&Place-päälle
(1) Kannatin
(2) Makasiini 2 pipetille
(3) Makasiini erityispipeteille ja tarraimille
