6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i 6.2 Waffle Pack Changer (WPC) Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 278 6.2.5 WPC:llä varustetun D1i-automaatin mitat 6 Kuva 6.2 - 1 WPC:llä varustetun …
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.2 Waffle Pack Changer (WPC)
Painos 10/2012 FI
277
6.2.3.3 Sallitut ympäristövaikutukset
6.2.4 WPC:n asennusohjeet
Wafflepack Changer:in voi telakoida D1i-automaatin oikealle puolelle asetuspaikkaan 1. Asenna
sitä varten varustelusarja asetuspaikkaan 1. Tämän jälkeen WPC:n voi telakoida. Jos WPC:tä ha-
lutaan käyttää toisessa paikassa, vapaaksi jäänyt asetuspaikka voidaan jälleen varustaa kompo-
nenttivaunulla.
Huonelämpötila Välillä 15°C ja 35°C
Ilmankosteus 30 - 90% 20°C lämpötilassa
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.2 Waffle Pack Changer (WPC) Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
278

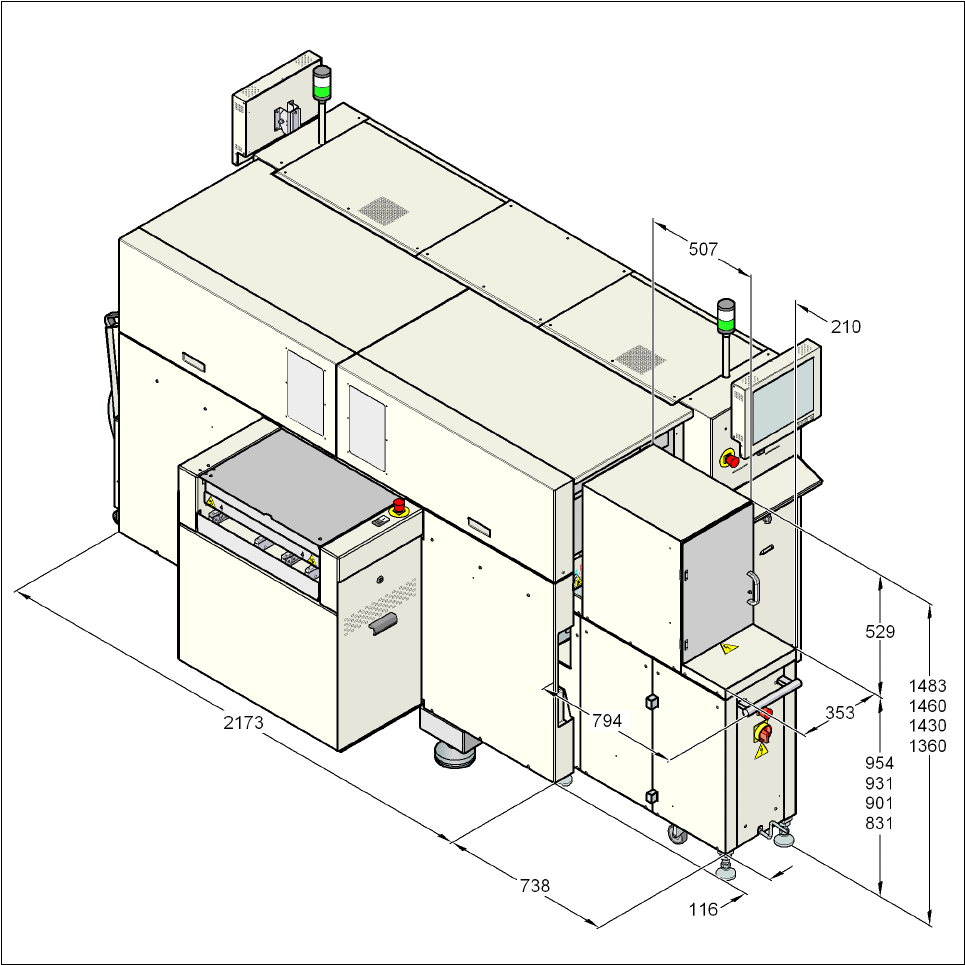

6.2.5 WPC:llä varustetun D1i-automaatin mitat
6
Kuva 6.2 - 1 WPC:llä varustetun D1i-automaatin mitat
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.2 Waffle Pack Changer (WPC)
Painos 10/2012 FI
279
6.2.6 Käyttölaitteet
6
Kuva 6.2 - 2 WPC - käyttölaitteet
(1) Pääkytkin
(2) HÄTÄ-SEIS-painike
(3) Makasiinivarasto
(4) Veivi kuljetusalustan nostamiseen tai laskemiseen
