Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.2 Waffle Pack Changer (WPC)
Painos 10/2012 FI
279
6.2.6 Käyttölaitteet
6

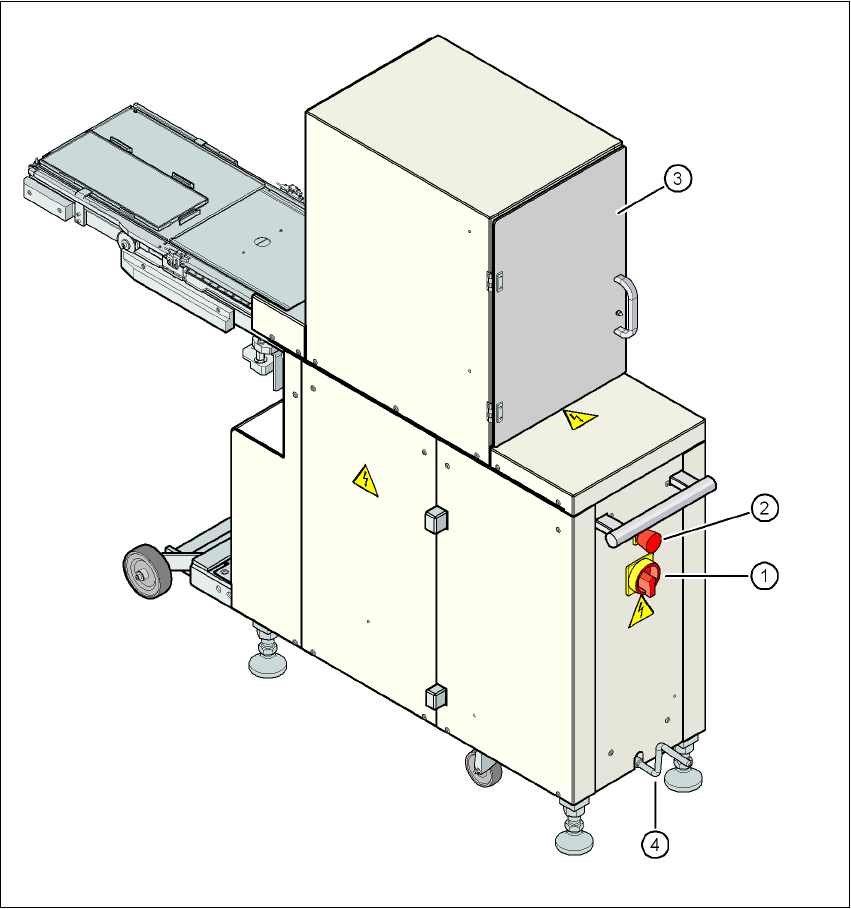

Kuva 6.2 - 2 WPC - käyttölaitteet
(1) Pääkytkin
(2) HÄTÄ-SEIS-painike
(3) Makasiinivarasto
(4) Veivi kuljetusalustan nostamiseen tai laskemiseen
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.2 Waffle Pack Changer (WPC) Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
280
6.2.6.1 Turvalaitteet
HÄTÄ-SEIS-painike
HÄTÄ-SEIS-painiketta painettaessa koko laittesto, s.o. SIPLACE D1i ja Wafflepack Changer
pysähtyvät välittömästi. HÄTÄ-SEIS-painikkeen vapauttamisen jälkeen koko laitteisto käynniste-
tään D1i-automaatin start-painikkeela. Tämän jälkeen voit jatkaa ladontaa tai keskeyttää sen.
OHJE
Huomioi mahdolliset vaillinaisesti ladotut piirilevyt.
Suojaovi
Kun suojaovi avataan Wafflepack Changer:in nosto- ja syöttöakseli pysähtyvät. Kun suojaovi lai-
tetaan kiinni, Wafflepack Changer jatkaa toimintaansa.
HUOMIO 6
Älä avaa Wafflepack Changer:in suojaovea silloin, kun Wafflepack Changer:ilta poimitaan kom-
ponentteja. 6
6.2.6.2 Käyttö, huolto, service
Wafflepack Changer:in käyttöä, huoltoa ja service:ä koskevan perusteellisen dokumentaation löy-
dät Wafflepack Changer:in mukana toimitetuista käsikirjoista.
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.3 Komponenttikamera Pick&Place-päälle
Painos 10/2012 FI
281
6.3 Komponenttikamera Pick&Place-päälle
6.3.1 Komponenttikamera kiinteä P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
Artikkeli-nro. 00119718-xx Flip-Chip-kamera SST25 P&P-päälle
6
Kuva 6.3 - 1 Komponenttikamera kiinteä, P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
(1) Kamerakotelo integroidun kameran ja kameravahvistimen kanssa
(2) Lasilevy- sen alla valaistus- ja optiikkatasot
