Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset Alkaen ohjelmistoversiosta SR.605.03 SP2 6.3 Komponenttikamera Pick&Place-päälle Painos 10/2012 FI 283 6.3.2 Komponenttikamera ki inteä P&P , tyyppi 33, 55 x 45, dig…
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.3 Komponenttikamera Pick&Place-päälle Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
282
6.3.1.1 Komponenttikameran sijainti Pick&Place-päätä varten D1i-automaatissa
6

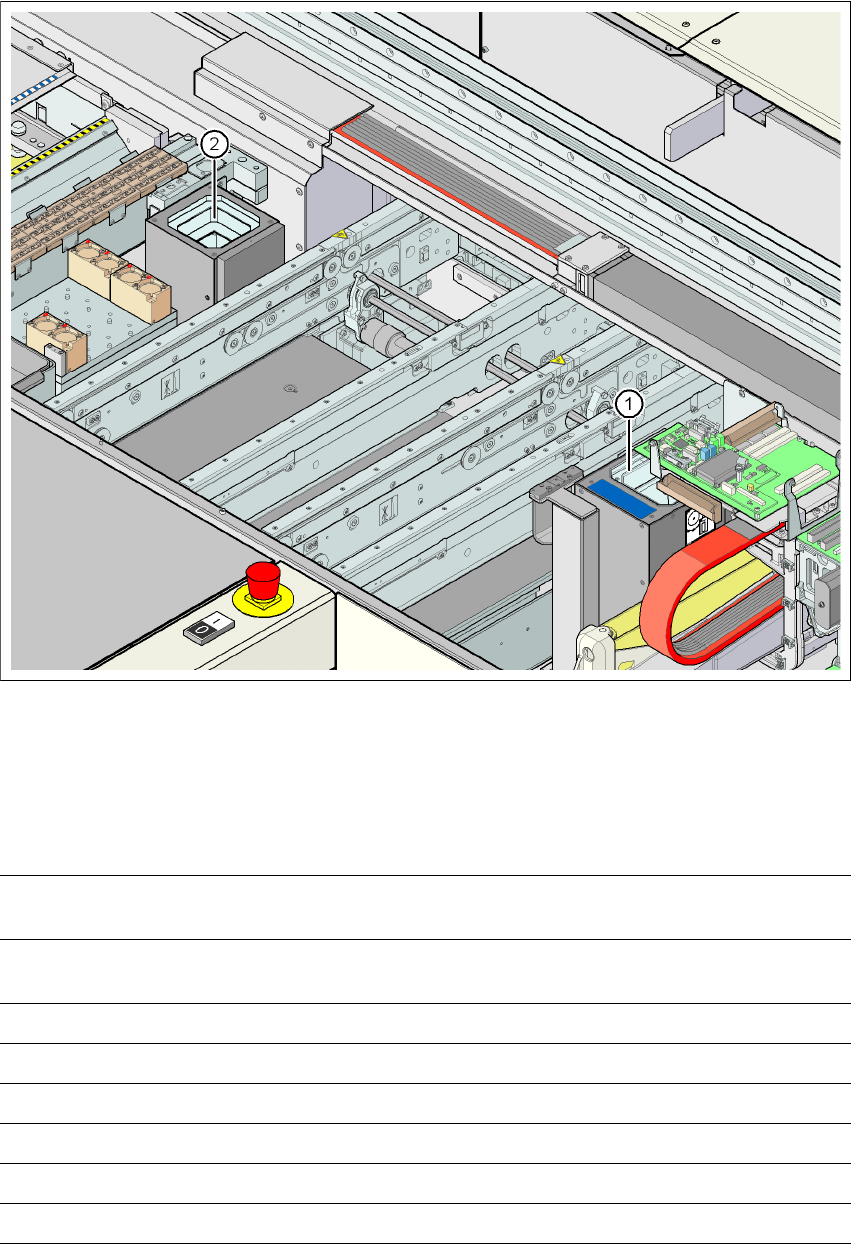

Kuva 6.3 - 2 Komponenttikameroiden sijainti Pick&Place-päätä varten D1i-automaatissa
(1)
Asennuskohta kiinteälle komponenttikameralle, P&P, tyyppi 36 (32 x 32) tai tyyppi 33 (55 x 45)
(2)
Asennuskohta kiinteälle komponenttikameralle, P&P, tyyppi 25 (16 x 16)
6.3.1.2 Tekniset tiedot: komponenttikamera kiinteä, P&P, tyyppi 25
6
Komponentin mitat 0,2 x 0,2 mm² - 16 x 16 mm² komponentin yksinkertaisessa mittauk-
sessa
Komponenttispektri 0201 SO, PLCC, QFP, kanta, pistoke, BGA, erikoiskomponentti, Bare
Die, Flip-Chip, suoja saakka
Min. jalkarasteri 0,25 mm
Min. jalkaleveys 0,1 mm
Min. ballrasteri 0,14 mm
Min. ball-halkaisija 0,08 mm
Näkökenttä 19,4 x 19,4 mm²
Valaisutapa Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.3 Komponenttikamera Pick&Place-päälle
Painos 10/2012 FI
283
6.3.2 Komponenttikamera kiinteä P&P, tyyppi 33, 55 x 45, digitaalinen
(Fine-Pitch-kamera)
Artikkeli-nro. 00119818-xx Komponenttikamera kiinteä, tyyppi 33 P&P-päälle
6

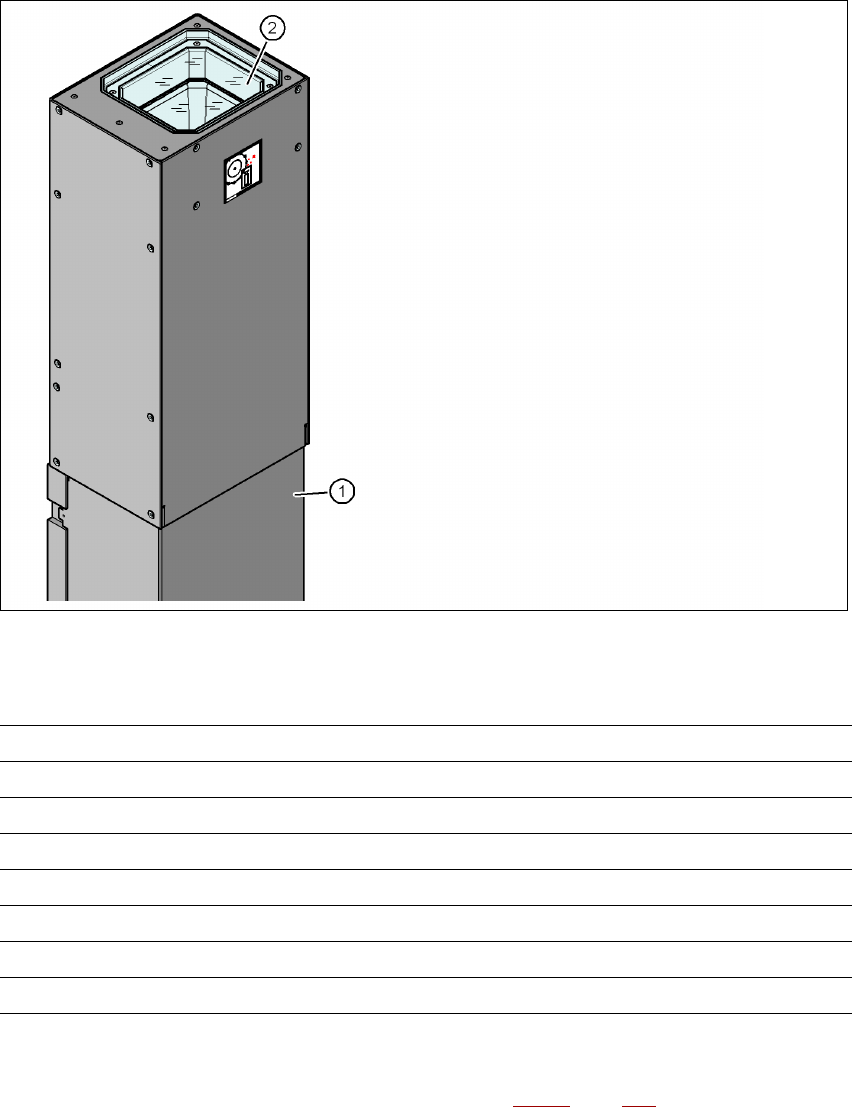

Kuva 6.3 - 3 Komponenttikamera kiinteä P&P, tyyppi 33, 55 x 45, digitaalinen (Fine-Pitch-kamera)
6.3.2.1 Tekniset tiedot
6
6.3.2.2 Sijainti
Fine-Pitch-kameran, tyyppi 33, sijainti on esitetty kuvassa 6.3 - 2, sivu 282.
(1) Kamerakotelo integroidun kameran ja
kameravahvistimen kanssa
(2) Lasilevy- sen alla valaistus- ja optiikka-
tasot
Komponentin mitat 0,5 x 0,5 mm² - 55 x 45 mm²
Komponenttispektri 0402, MELF, SO, PLCC, QFP, elektrolyyttikondensaattorit, BGA
Min. jalkarasteri 0,3 mm
Min. jalkaleveys 0,15 mm
Min. ballrasteri 0,35 mm
Min. ball-halkaisija 0,2 mm
Näkökenttä 65 x 50 mm²
Valaisutapa Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.4 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
284
6.4 PL-viivakoodilukija
6.4.1 Kuvaus
Artikkeli-nro. 00119682-xx 1D PL-viivakoodilukija
Artikkeli-nro. 00119679-xx 2D PL-viivakoodilukija
Artikkeli-nro. 00119430-xx Asennussarja PL-viivakoodilukija
PL-viivakoodilukijaa käytetään piirilevyillä olevien viivakoodien automaattiseen lukemiseen ja de-
koodaukseen. Se toimittaa lukutuloksen eteenpäin sarjaliitännän välityksellä kuljetusohjaukseen
ja sieltä CAN-väylää käyttäen konecontrollerille jatkokäsittelyyn.
6
Kuva 6.4 - 1 PL-viivakoodi periaatekaavio
PL-viivakoodilukijat asennetaan ladonta-automaatin PL-kuljettimen tulopuolelle. Kunkin automaa-
tin voi jälkivarustaa maks. neljällä laitteella. Viivakoodilukijat asennetaan siten, että viivakoodi-eti-
ketit voidaan lukea piirilevyjen ylä- ja alapuolelta kaksoiskuljetuksen molemmilla kuljettimilla.
Tarjolla on kahdenlaisia viivakoodilukijoita:
– 1D-viivakoodilukija
Tämä viivakoodilukija lukee viivakoodeja. 6
– 2D-viivakoodilukija
Tämä viivakoodilukija lukee matriisikoodeja. Matriisikoodia käytetään etupäässä silloin,
kun käytettävissä oleva tila viivakoodi-etiketeille on pieni. 2D-viivakoodilukija lukee myös
tavanomaiset viivakoodit. 6
Laitenumero
1
BC-
lukija
ylhäällä
Jakajapiirilevy
Kuljetusoh-
jaus,
oikea
BC-
lukija
alhaalla
2
3
BC-
lukija
ylhäällä
Jakajapiirilevy
Kuljetusoh-
jaus,
vasen
BC-
lukija
alhaalla
4
Konecontrol-
ler
Ohjaus-
tietokone
Siplace Pro-
tietokone
LANCAN-väyläV-24V-24
