6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i 6.4 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 290 6.4.6.4 Sijoitt aminen PL-leveyttä pitkin - lukusäde poikittain kulj etussuunt aan näh…
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.4 PL-viivakoodilukija
Painos 10/2012 FI
289
6.4.6.2 Sijoittaminen PL-pituussivua pitkin -
lukusäde pitkittäin kuljetussuuntaan nähden
6

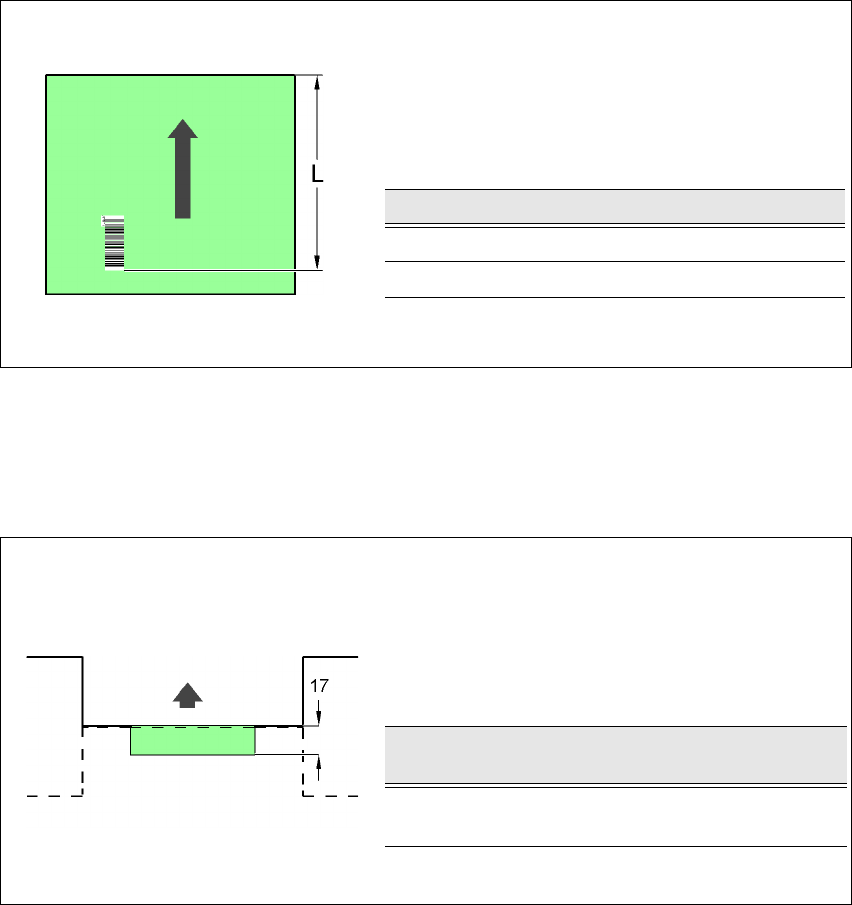

Kuva 6.4 - 5 Sijoittaminen PL-pituussivua pitkin - lukusäde pitkittäin kuljetussuuntaan nähden
6.4.6.3 Koneeseen piirilevyn yli tuleva osa kaksoiskuljetuksen yhteydessä
6
Kuva 6.4 - 6 Koneeseen piirilevyn yli tuleva osa kaksoiskuljetuksen yhteydessä
PL-viivakoodilukija L [mm]
1D ylhäällä 320 - 350
1D alhaalla 380 - 410
PL-viivakoodilukija
Yli menevä osa
[mm]
2D alhaalla kaksoiskuljetuksen
yhteydessä
17
Jäljessä tulevan koneen tulopuoli
Edellä olevan koneen lähtöpuoli
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.4 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
290
6.4.6.4 Sijoittaminen PL-leveyttä pitkin -
lukusäde poikittain kuljetussuuntaan nähden
6

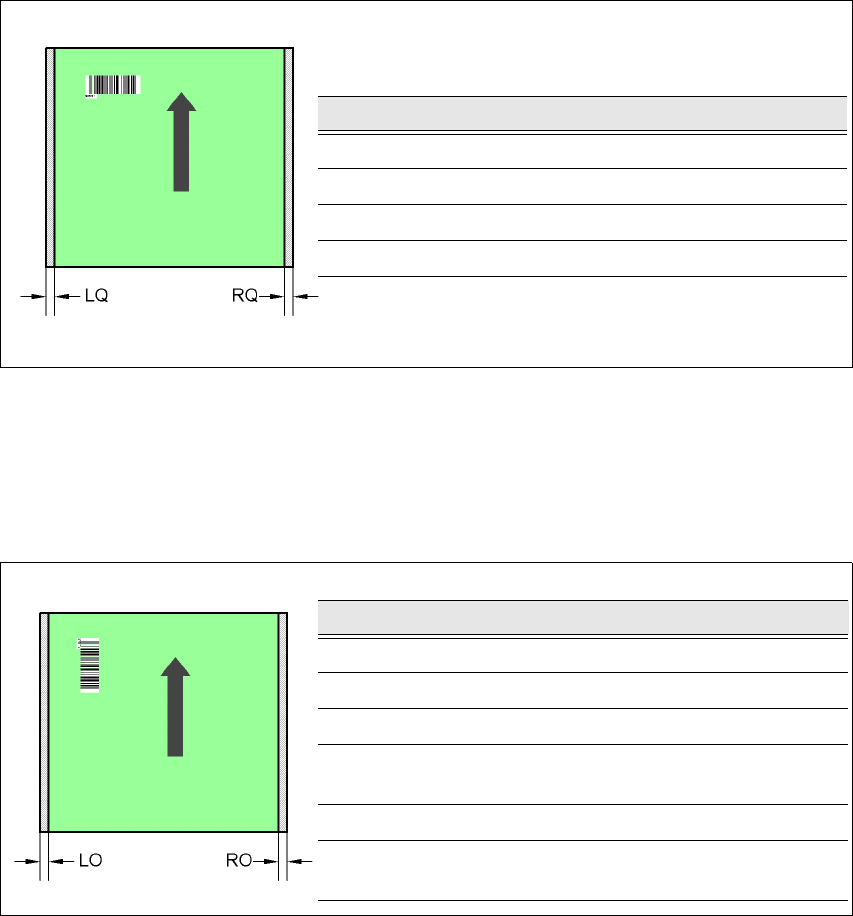

Kuva 6.4 - 7 Sijoittaminen PL-leveyttä pitkin - lukusäde poikittain kuljetussuuntaan nähden
6.4.6.5 Sijoittaminen PL-leveyttä pitkin -
Lukusäde pitkittäin kuljetussuuntaan nähden, PL-viivakoodilukija 1D ylhäällä
6
Kuva 6.4 - 8 Sijoittaminen PL-leveyttä pitkin - lukusäde pitkittäin kuljetussuuntaan nähden
PL-viivakoodilukija 1D ylhäällä
PL-viivakoodilukija LQ [mm] RQ [mm]
2D ylhäällä 3 3
1D ylhäällä 3 3
2D alhaalla 5 5
1D alhaalla 5 5
PL-koko/kuljetus LO [mm] RO [mm]
460 mm / YK 3 20
508 mm / YK 3 44
216 mm / KK1 3 24
242 mm / KK1
430 mm / SM1
358
216 mm / KK2 3 3
242 mm / KK2
430 mm / SM2
33
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.4 PL-viivakoodilukija
Painos 10/2012 FI
291
6.4.6.6 Sijoittaminen PL-leveyttä pitkin -
Lukusäde pitkin kuljetussuuntaan nähden, PL-viivakoodilukija 1D alhaalla
6
Kuva 6.4 - 9 Sijoittaminen PL-leveyttä pitkin - lukusäde pitkittäin kuljetussuuntaan nähden
PL-viivakoodilukija 1D alhaalla
YK Yksittäiskuljetus
KK1 Kaksoiskuljetus, rata 1
KK2 Kaksoiskuljetus, rata 2
SM1 Kaksoiskuljetus yksittäiskuljetuksen moodissa, rata 1
SM2 Kaksoiskuljetus yksittäiskuljetuksen moodissa, rata 2
PL-koko/kuljetus LU [mm] RU [mm]
460 mm / YK 20 3
508 mm / YK 44 3
216 mm / KK1 3 3
242 mm / KK1
430 mm / SM1
33
216 mm / KK2 24 3
242 mm / KK2
430 mm / SM2
58 3
