6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i 6.5 PL-suuntaus Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 292 6.5 PL-suunt aus Artikkeli-nro. 001 19857-xx Mekaaninen PL-s uuntaus, yksittäiskuljetin, D2i/D…
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.4 PL-viivakoodilukija
Painos 10/2012 FI
291
6.4.6.6 Sijoittaminen PL-leveyttä pitkin -
Lukusäde pitkin kuljetussuuntaan nähden, PL-viivakoodilukija 1D alhaalla
6

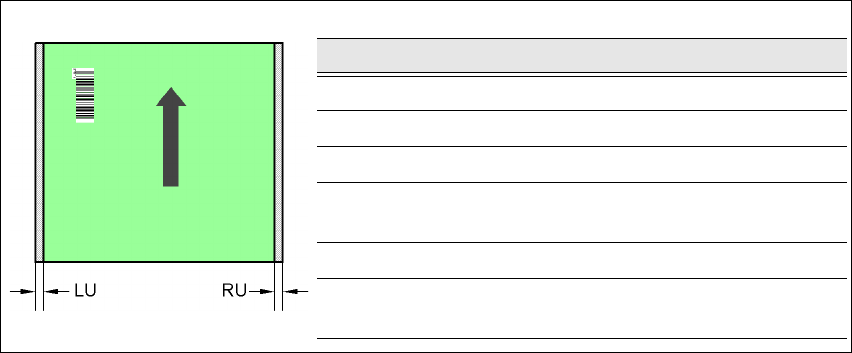

Kuva 6.4 - 9 Sijoittaminen PL-leveyttä pitkin - lukusäde pitkittäin kuljetussuuntaan nähden
PL-viivakoodilukija 1D alhaalla
YK Yksittäiskuljetus
KK1 Kaksoiskuljetus, rata 1
KK2 Kaksoiskuljetus, rata 2
SM1 Kaksoiskuljetus yksittäiskuljetuksen moodissa, rata 1
SM2 Kaksoiskuljetus yksittäiskuljetuksen moodissa, rata 2
PL-koko/kuljetus LU [mm] RU [mm]
460 mm / YK 20 3
508 mm / YK 44 3
216 mm / KK1 3 3
242 mm / KK1
430 mm / SM1
33
216 mm / KK2 24 3
242 mm / KK2
430 mm / SM2
58 3
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.5 PL-suuntaus Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
292
6.5 PL-suuntaus
Artikkeli-nro. 00119857-xx Mekaaninen PL-suuntaus, yksittäiskuljetin, D2i/D1i
Artikkeli-nro. 00119858-xx Mekaaninen PL-suuntaus, kaksoiskuljetin, D2i/D1i
6.5.1 Kuvaus
Ladottavilla piirilevyillä on toisinaan pituus-/leveyssuhde 1:2 tai epäedullisempi. Se merkitsee, että
PL:n lyhyempi sivu näyttää PL-kuljetussuuntaan. Sellaiset piirilevyt voivat kuljetuksen aikana kier-
tyä hiukan vinoon, niin että ohjausmerkit eivät enää sijaitse PL-kameran hakuikkunassa. Optio
"PL-suuntaus" huolehtii silloin siitä, että nämä piirilevyt suunnataan jälleen tarkkaan stop-positi-
oon.
Kun käsitellään piirilevyjä, joissa on kuljetussuunnassa olevia aukkoja, aukot voivat aiheuttaa au-
tomaateissa, joissa pysäytyskohtaa valvotaan valokennolla (X-sarja, D-sarja) sen, että pysähty-
miskohdat ovat erilaisia. Optiolla "PL-suuntaus" varmistetaan, että piirilevyt pysäytetään PL-
kuljetuksissa vaadittuun positioon. Optio "PL-suuntaus" on saatavissa yksittäis- ja kaksoiskulje-
tukseen.
6

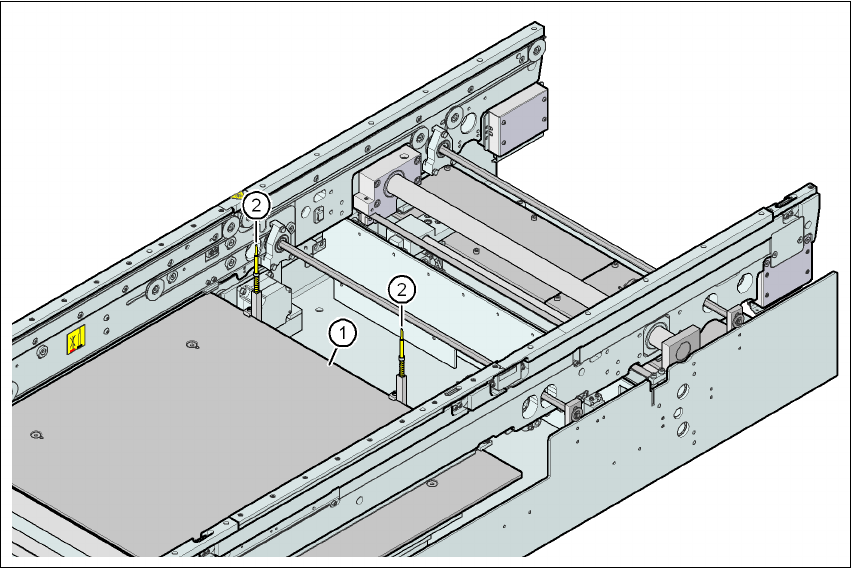

Kuva 6.5 - 1 PL-suuntaus
(1) Nostopöytä
(2) PL-vaste
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.6 Adapterbox SMEMA
Painos 10/2012 FI
293
Piirilevyä kuljetetaan ladonta-alueelle, kunnes laservaloilmaisin laukaisee pysäytyssignaalin PL-
kuljettimelle. Sen jälkeen nostopöytä ajaa PL-vasteineen ylöspäin paikkaan, jossa piirilevy ei vielä
ole kiinnitettynä ja kuljetushihnat voivat sitä vielä siirtää. Molemmat PL-vasteet ovat piirilevyn kor-
keudessa, PL-kannattimet (magneettiset tapit) koskettavat jo piirilevyä. Molemmat kuljetushihnat
ajavat piirilevyn PL-vasteita vasten ja suoristavat sen tämän aikana. Sen jälkeen nostopöytä ajaa
ylempään pääteasemaansa, kiinnittää piirilevyn ja vapauttaa sen PL-vasteista, jotta ladontapro-
sessi ei estyisi. Ladontaprosessin jälkeen nostopöytä ja PL-suuntaus lasketaan ja piirilevy kulje-
tetaan eteenpäin.
6
6.6 Adapterbox SMEMA
Artikkeli-nro. 00119092-xx Adapterbox SMEMA, tulo ja lähtö (yksittäis- ja kaksoiskuljetin)
D4i/D2i/D1i
D-sarjan automaattien PL-kuljetusohjauksessa on Siemens-rajapinta automaattien väliseen kom-
munikaatioon. SMEMA - Siemens Adapterbox:in ja siihen kuuluvien kaapelisarjojen avulla voit
konfiguroida kuljetusrajapinnan SMEMA-Standard:in mukaiseksi.
Tarkempaa tietoa löydät ohjeesta "Jälkivarusteluohje Siemens kuljetusrajapinta", artikkeli-nro.
00194343.
6.7 Paketti liitoskohtatunnistusta varten
Artikkeli-nro. 00119642-xx Liitoskohtatunnistus, pöytäkontrolleri D1i/D2i
Artikkeli-nro. 00119836-xx Liitoskohtatunnistus, asemapaketti D1i/D2i
Artikkeli-nro. 00141xxx-xx Liitosanturit S-nauhansyöttömoduuleille
(artikkelinumerot katso kohtaa 3.10.7
, sivu 148)
Liitoskohtatunnistusta käytetään komponenttinauhan liitoskohdan tunnistamiseen nauhansyöttö-
moduulissa. Komponenttinauhat on liitetty liitoskohdassa metalliliuskalla toisiinsa. Komponentti-
nauha kulkee syöttömoduuliin asennetun liitosanturin ylitset ja antaa signaalin nauhanvaihdosta.
