Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.11 Komponenttianturi C&P12-päätä varten
Painos 10/2012 FI
297
6.11 Komponenttianturi C&P12-päätä varten
Artikkeli-nro 00118021-xx 12-segmenttisen C&P-pään komponenttianturi
6

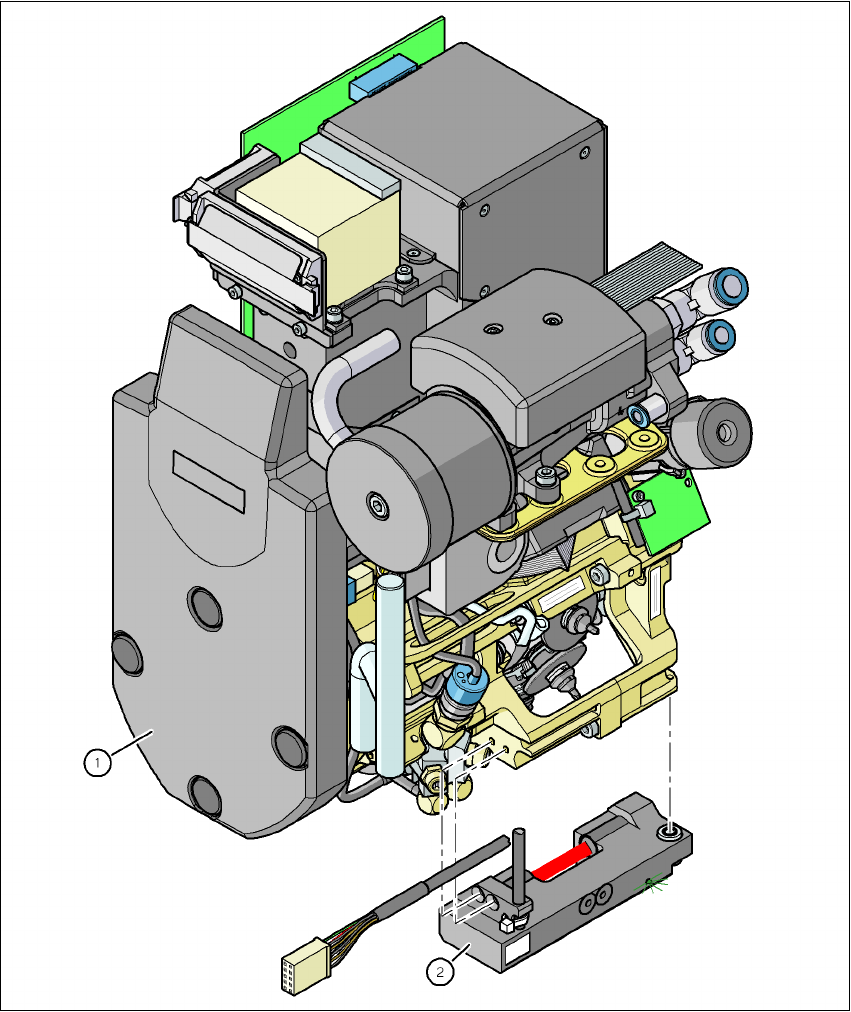

Kuva 6.11 - 1 12-segmentti-Collect&Place-pää komponenttianturin kanssa
(1) 12-segmentti-Collect&Place-pää
(2) Komponenttianturi
6 Asemalaajennukset Käyttöohje SIPLACE D1i/D2i
6.11 Komponenttianturi C&P12-päätä varten Alkaen ohjelmistoversiosta SR.605.03 SP2
Painos 10/2012 FI
298
6.11.1 Kuvaus
Komponenttianturi kiinnitetään 12-segmentti-Collect&Place-pään kotelon alapuolelle (katso kuva
6.11 - 1
, sivu 297). Se skannaa komponentin ääriviivan ja testaa, onko pipetissä komponenttia.
Samalla määritetään komponentin korkeus. Näistä tiedoista saadaan selville, onko komponentti
normaaliasennossa tai kiinnittyneenä pipettiin pystyasennossa. Korkeuden testaus on mahdol-
lista komponentille, joka ovat korkeudeltaan 0,1 mm ja 4 mm välillä. Suuremmilla komponenteilla
tarkistetaan vain komponentin läsnäolo pipetissä.
Komponenttianturi konfiguroidaan SIPLACE Pro-tietokoneessa kotelomuoto-editorissa.
Kaikki pipetit, myös erikoispipetit, saadaan skannattua komponenttianturilla.
6.11.2 Mittausehdot
Pätevän mittaustuloksen saamiseksi seuraavien ehtojen tulee olla täytettyinä:
– Valonsäteen pitää osua tyhjään pipettikärkeen kalibrointitapahtumassa.
– Pipettikärjen on oltava komponentin kanssa valonsäteen sisäpuolella.
– Minimi pipettipituus 13 mm.
– Pipettipituus + komponenttikorkeus + toleranssi < 17 mm
Kun nämä mittausehdot täyttyvät, saadaan määritettyä joko komponentin läsnäolo tai poissaolo,
tai komponentin korkeus. Minimi korkeusero on 100 μm.
6
Kuva 6.11 - 2 Komponenttianturi, toimintaperiaate
Inkrementaalikiekko
Komponentti
Pipetti
IR-LED ValotransistoriKomponenttianturin
poikkileikkaus
Käyttöohje SIPLACE D1i/D2i 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.03 SP2 6.11 Komponenttianturi C&P12-päätä varten
Painos 10/2012 FI
299
OHJE 6
Kun 0201-komponentteja ladotaan 906-pipetillä, komponenttianturi on ehdottoman välttämätön,
koska tyhjiömittausta ei voi suorittaa. 6
Myös muiden pienten komponenttien, kuten 0402 tai 0603, ladonnassa komponenttianturin käyttö
voi parantaa dpm-arvoa. Huomioi komponenttianturia kotelomuotoluettelossa valittaessa, että
komponentti voidaan latoa vain koneilla, jotka on varustettu komponenttianturilla.
Jos haluat testata komponentit komponenttianturilla, niin tämän täytyy olla konfiguroituna linjassa.
Sen jälkeen tarjoutuu seuraavia vaihtoehtoja:
Uusi varustelu Varusteluoptimointi osoittaa komponenteille komponenttianturin au-
tomaattisesti, jos tämä on asennettu.
Vanha varustelu Komponenteille, jotka tulee testata komponenttianturilla, annetaan
uusi kotelomuoto-numero.
Keskustietojenhallinta Jos linjassa kaikki automaatit eivät ole varustettuja komponenttian-
turilla, jokaiselle komponentille, joka tulee testata komponenttiantu-
rilla, tulee antaa uusi kotelomuoto-numero.
OHJE 6
– Jälkivarustelun komponenttianturilla saavat tehdä vain ASM Assembly Systems GmbH & Co.
KG:n huoltoteknikot.
– Kalibroi 12-segmentti-C&P-pää uudelleen komponenttianturin asennuksen jälkeen SITEST-
ohjelmalla.
