2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i 2.1 Turvallisuusohjeita Alkaen ohjelmistov ersiosta SR.605.03 SP2 Painos 10/2012 FI 38 2.1.4 T urvallisuusohjeita laser-rakenneryhmille Komponenteille, jotka joutuv at lase…
Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.1 Turvallisuusohjeita
37
2.1.3.2 Henkilöiden ja käyttöhenkilöstön turvaksi
→ Koneen käyttäjät saavat suorittaa ainoastaan sellaisia toimenpiteitä, joihin heitä on riittävästi
opastettu, ja jotka he täysin hallitsevat!
→ Älä milloinkaan avaa suojakantta, jos et täysin tunne koneen käyntiä tai toimintaa! Suojakan-
net saa avata käytön aikana vain silloin, kun sitä tässä käyttöohjeessa tai keskustelussa ase-
man ohjelmiston kanssa pyydetään!
→ Älä milloinkaan laita päällekytketyn aseman yhteydessä päätäsi tai käsiäsi portaalien ja nos-
topöytien liikealueelle!
→ Pidä turvallisuutesi vuoksi sellaista työpukua, joka on ammattiyhdistyksen ohjeiden mukai-
nen, siis ei avarahihaista vaatetusta, jne.
→ Pienennä vaaran riskiä siten, että pidä nauhoja, ketjuja tai kravatteja työpaikalla.
→ Pitkähiuksisten henkilöiden täytyy pitää hiussuojaa.
VAROITUS 2
Automaatti on sähkökäyttöinen. Sähkölaitteiden ollessa käynnissä tietyissä osissa on välttämättä
vaarallinen jännite!
→ Kytke pääkytkin pois päältä ja erota automaatti verkon sähkönsyötöstä, kun suoritat töitä säh-
köä johtavissa osissa.
→ Lukitse automaatti kuten osassa 2.10
, sivu 91 on kuvattu.
Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan, vakavaan ruumiinvammaan ja/tai mer-
kittäviin esinevahinkoihin!
2.1.3.3 Laitteistojen ja laitteiden turvallisuudeksi
→ Minkäänlaatuisiin muutoksiin ei saa ryhtyä missään tapauksessa niin kauan kun ei ole täyttä
selvyyttä niiden vaikutuksesta laitteiston kokonaistoimintaan!
→ Asemien asentamisen, asetukset ja kunnossapidon saa suorittaa ainoastaan vastaavan kou-
lutuksen saanut henkilöstö!
→ Suojalaitteita ei saa muuttaa. Erityisesti kiellettyä on sillata suojakytkimiä tai poistaa suojalait-
teistoja.
2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.1 Turvallisuusohjeita Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
38
2.1.4 Turvallisuusohjeita laser-rakenneryhmille
Komponenteille, jotka joutuvat laser-luokitukseen, raukeaa käyttölupa, jos
– rakenneryhmän mekaaninen vaurioituminen on havaittavissa tai
– on suoritettu käsittely mekaniikassa tai rakenneryhmän sähköpiirissä.
Vaurioitettu tai puuttuva ruuvin varmistuslakka laserkomponenteilla (esimerkiksi suojale-
vyt, kiinnitysosat, asetuspotentiometrit) arvioidaan jo käsittelyksi.
– Vain ASM Assembly Systems GmbH & Co. KG:n huoltoteknikko tai ASM Assembly Sys-
temsin kouluttama käyttäjän huoltoteknikko saavat vaihtaa laserkomponentteja.
– Laser-rakenneryhmille suoritettavat korjaukset tehdään ainoastaan ASM Assembly Sys-
tems GmbH & Co. KG:in tehtaalla.
2.1.5 Turvallisuusohjeita kestomagneeteille
X- ja Y-akselin lineaarimoottoreissa käytetään voimakkaita kestomagneetteja.
HENGENVAARA
VOIMAKKAITA KESTOMAGNEETTEJA AUTOMAATIN SISÄLLÄ 2
Henkilöillä, joilla on passiivisia tai aktiivisia siirrännäisiä kuten sydäntahdistimet, defibrillaattorit,
insuliinipumput jne, on olemassa hengenvaara avattujen suojakupujen yhteydessä automaatin
sisällä!
VAROITUS
MURSKAANTUMISVAARA 2
Ruhjevaara henkilöille, joilla on passiivisia metallisia siirrännäisiä (esim. levyt, ruuvit jne.).
→ Älä tartu tai kumarru koneeseen suojakansien ollessa avattuna.
→ Älä tuo metalliesineitä vaara-alueelle.
HUOMIO VOIMAKKAITA KESTOMAGNEETTIKENTTIÄ 2
Voimakkaista magneettikentistä on vaara, että tietovälineillä tai shekkikorteilla olevia tietoja hävi-
tetään.
Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.1 Turvallisuusohjeita
39

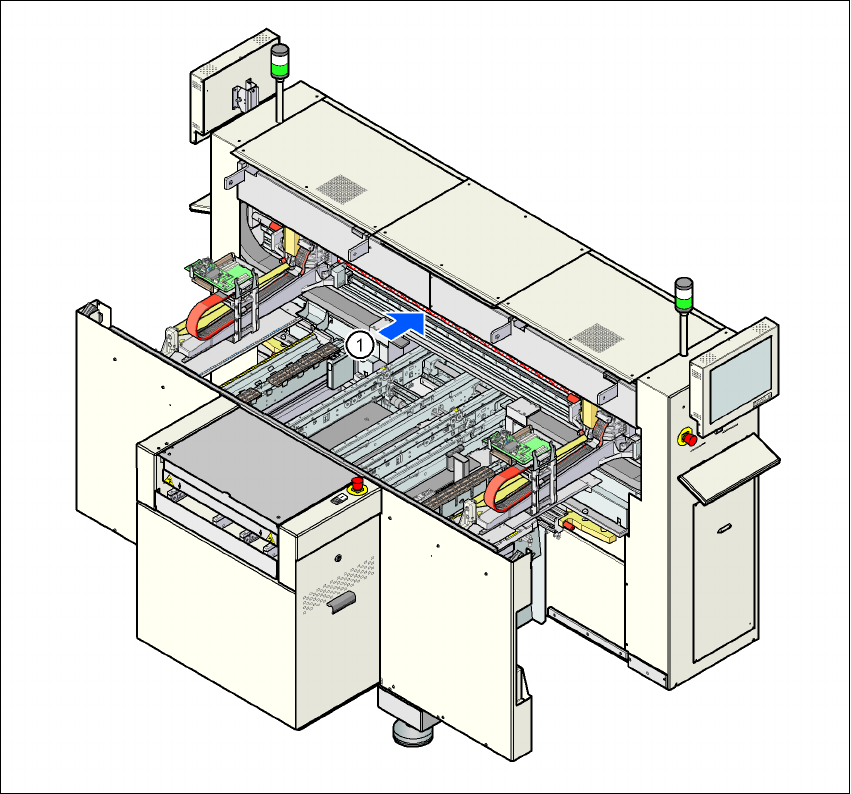

Kuva 2.1 - 1 Lineaarikäyttöjen kestomagneettien sijainti
(1) Y-lineaarimoottorien kestomagneetit
2
Noudata seuraavia ohjeita kestomagneetteihin kohdistuvissa töissä:
→ Jos henkilöllä on aktiivinen implantaatti (esim. sydämentahdistin) tai muita ferromagneettisia
proteeseja, hänelle on ehdottomasti kiellettyä tehdä näihin laitteisiin kohdistuvia töitä tai men-
nä niiden lähelle. Pidä turvallinen etäisyys lineaarimoottoriin!
→ Voimakkaista magneettisista vetovoimista johtuen magneettiradan ja liikkuvan primääriosan
suorassa läheisyydessä on noudatettava erityisiä varotoimenpiteitä. Raskaita tai leveitä te-
räs- tai rautaesineitä ei koskaan saa viedä manuaalisesti magneettiradan läheisyyteen.
Koska magneettiset vetovoimat eivät ole näkyviä, niiden vaikutukset magneettiradan lähei-
syydessä aliarvioidaan säännöllisesti. Magneettinen vetovoima voi alkaa äkillisesti. Veto-
voima voi magneettiradan kokoa vastaavien ferromagneettisten kohteiden (teräs tai rauta)
läheisyydessä nousta useaan tuhanteen newtoniin.
