2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.2 Varoituskyltit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
48
2.2.3.2 Varoituskyltti W205 nauhajätteen laskukourussa
2

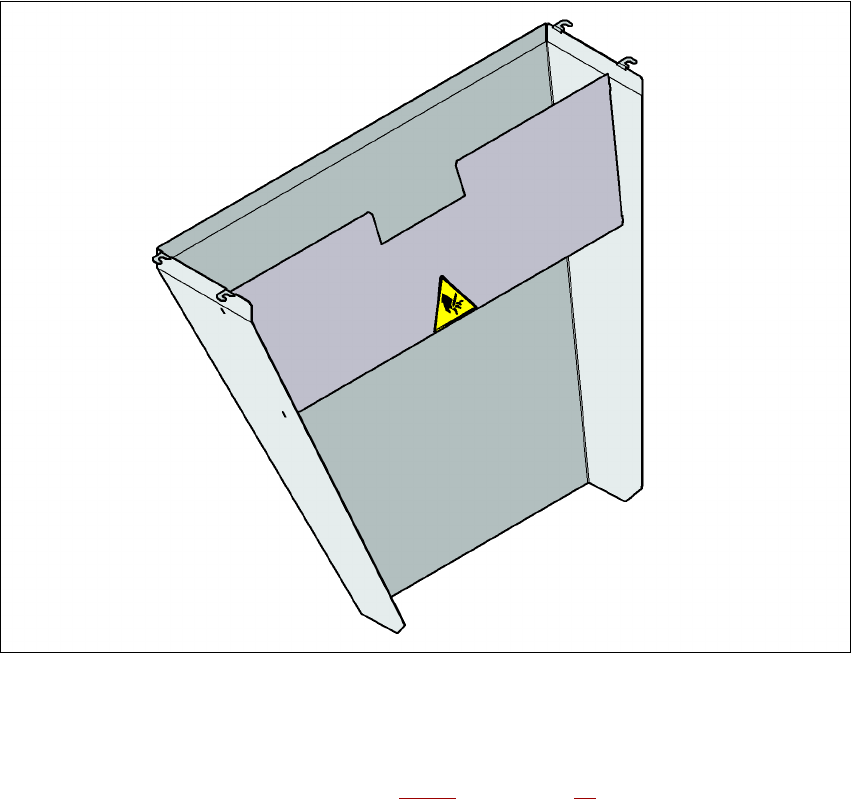

Kuva 2.2 - 5 Varoituskyltti W205 nauhajätteen laskukourussa
Pos. W205, artikkeli-nro. 03009344-01 nauhajätejohteessa (lukumäärä automaattia kohden: 2)
Nauhajätejohteen sijainti on esitetty kuvassa 2.2 - 4
, pos. 3, sivu 47.
Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.2 Varoituskyltit
49
2.2.3.3 Varoitusraidat tyhjänauhaohjauskanavassa
2

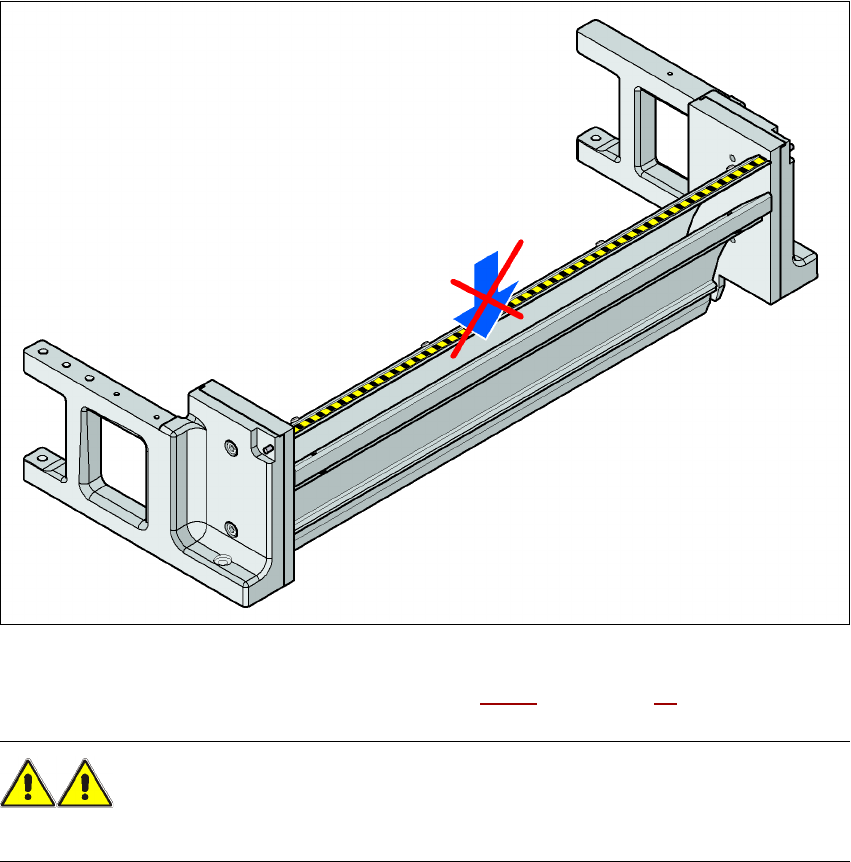

Kuva 2.2 - 6 Varoitusraidat tyhjänauhaohjauskanavassa
Tyhjänauhaohjauskanavan sijainti on esitetty kuvassa 2.2 - 4, pos. 2, sivu 47.
VAROITUS 2
Älä milloinkaan tartu tyhjänauhaohjauskanavan aukkoon.
2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.2 Varoituskyltit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
50
2.2.4 Varoituskyltit virransyötössä
2
Pos. W206 kuvassa 2.2 - 7, artikkeli-nro. 03009345-01 (lukumäärä automaattia kohden: 2),
pos. W ja pos. W1

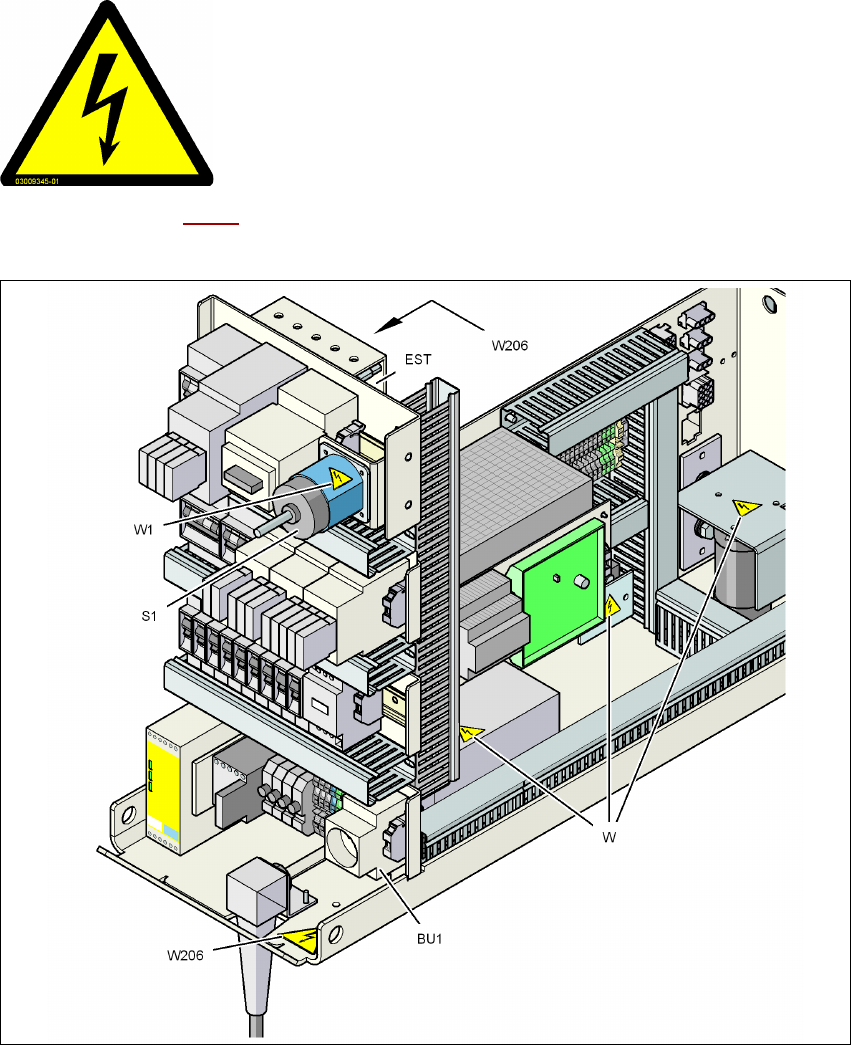

Kuva 2.2 - 7 Varoituskyltit W206, W ja W1 virransyötössä
Pos. W206 huoltopistorasian BU1 alapuolella ja peitteesä käynnistysvirranrajoittimen (EST)
yläpuolella
Pos. W varoityskyltti verkkosuodattimessa ja tasasuuntaajan ja
elektrolyyttikondensaattorin peitteissä
Pos. W1 varoituskyltti pääkytkimessä S1
VAARALLISIA JÄNNITTEITÄ!
Merkityissä osissa on verkkojännite myös pääkytkimen ollessa
pois päältä kytkettynä.
Erota kone verkosta ennen huoltotöitä
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
