Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.2 Varoituskyltit 51 2.2.4.1 V aroituskyltti W servovahvistimen virransyötön kannessa Kuva 2.2 - 8 V aroituskylt…
2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.2 Varoituskyltit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
50
2.2.4 Varoituskyltit virransyötössä
2
Pos. W206 kuvassa 2.2 - 7, artikkeli-nro. 03009345-01 (lukumäärä automaattia kohden: 2),
pos. W ja pos. W1
Kuva 2.2 - 7 Varoituskyltit W206, W ja W1 virransyötössä
Pos. W206 huoltopistorasian BU1 alapuolella ja peitteesä käynnistysvirranrajoittimen (EST)
yläpuolella
Pos. W varoityskyltti verkkosuodattimessa ja tasasuuntaajan ja
elektrolyyttikondensaattorin peitteissä
Pos. W1 varoituskyltti pääkytkimessä S1
VAARALLISIA JÄNNITTEITÄ!
Merkityissä osissa on verkkojännite myös pääkytkimen ollessa
pois päältä kytkettynä.
Erota kone verkosta ennen huoltotöitä
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.2 Varoituskyltit
51
2.2.4.1 Varoituskyltti W servovahvistimen virransyötön kannessa

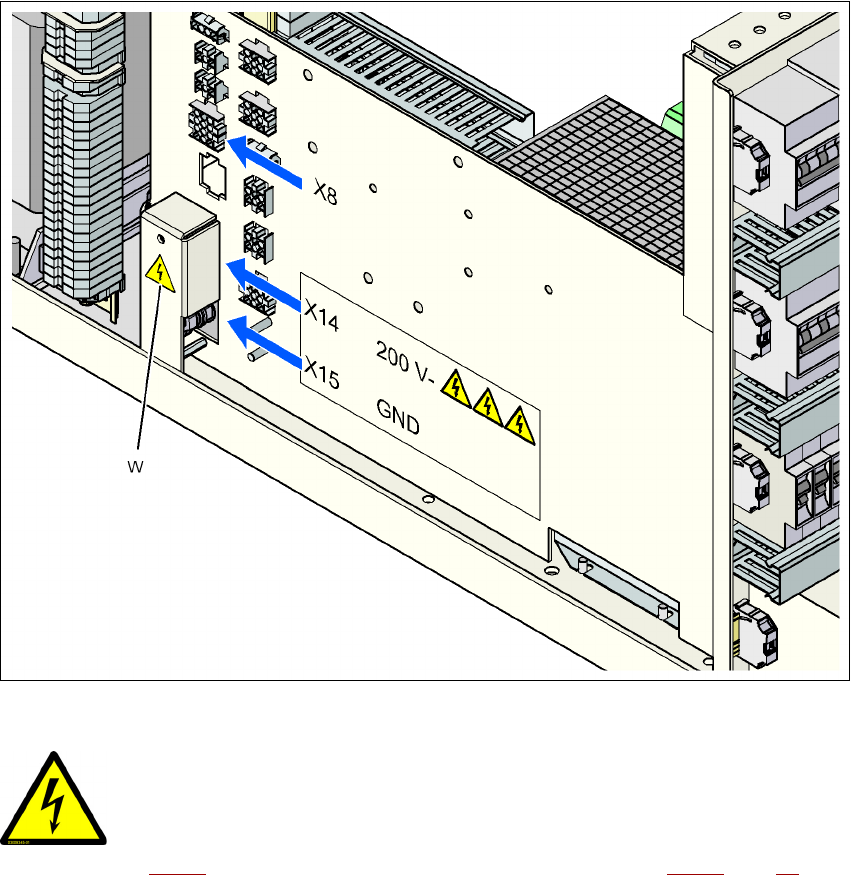

Kuva 2.2 - 8 Varoituskyltti W servovahvistimen virransyötön kannessa
2
Pos. W kuvassa 2.2 - 8 (lukumäärä virransyöttöä kohti: 4) katso myös kuva 2.2 - 7, sivu 50.
2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.2 Varoituskyltit Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
52
2.2.5 Varoituskyltti akselipistoyksiköllä
2
Pos. W207 kuvassa 2.2 - 9, artikkeli-nro. 03009346-01 (lukumäärä automaattia kohden: 1)
2

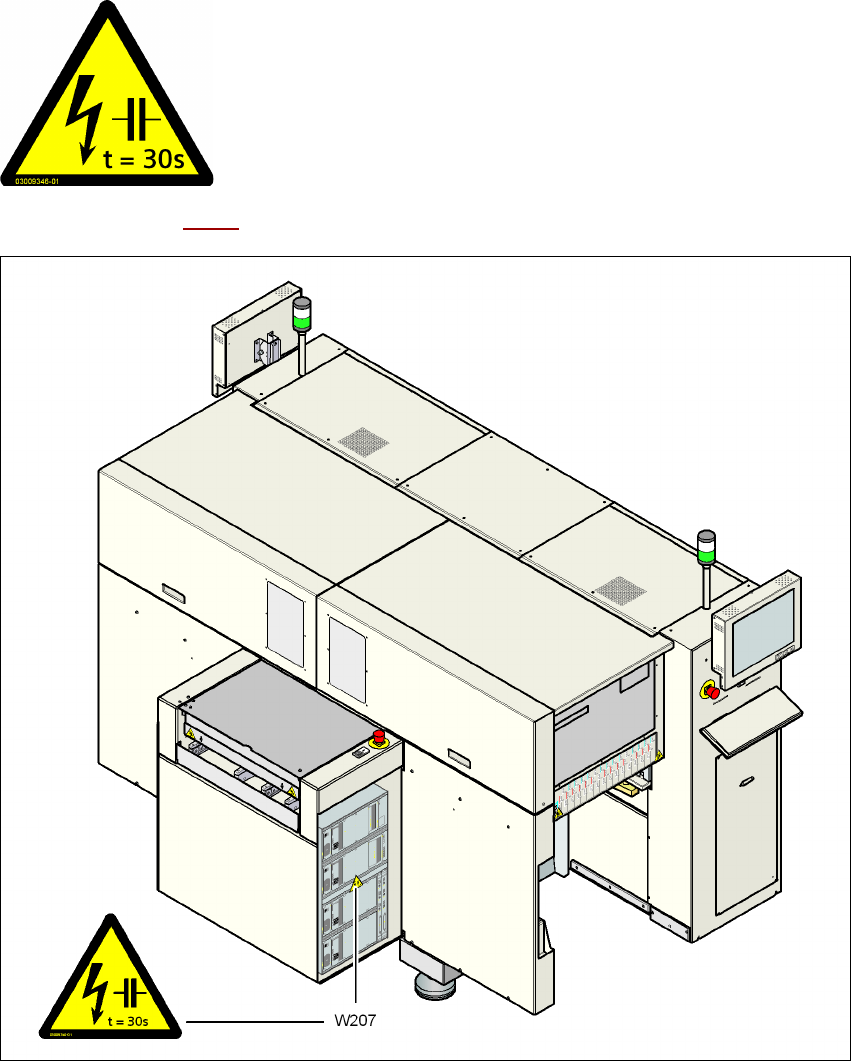

Kuva 2.2 - 9 Varoituskyltti W207 akselipistoyksikön makrolonkiekolla
Pos. W207, artikkeli-nro. 03009346-01
2
2
VERKKOJÄNNITE!
Kytke pääkytkin pois päältä ja odota 30 sekuntia, kunnes kon-
densaattorit ovat purkautuneet.
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
