2.5.5 Turvallisuusohjeita kondensaattoreille, jotka ovat metallijauhepohjaisia

Metallijauhepohjaisten (esim. tantaali) kondensaattoreiden työstäminen kätkee työstössä vaa-

roja. Vaaraa piilee siinä, että

– tämän komponentin rikkoutuessa tapahtuu yhtäkkiä eksoterminen reaktio, t.s. lämmönkehi-

tystä. tämä lämmönkehitys voi, riippuen kapasiteettiarvoista ja ympäristössä olevista epäsuo-

tuisista olosuhteista, aiheuttaa vahinkoja.

– tämä vaikutus saattaa esiintyä periaatteessa sellaisten komponenttien rikkoontumisessa.

Asian selvittämiseksi, missä määrin se koskee työstämiänne komponentteja, olkaa hyvä ja kään-

tykää toimittajienne puoleen.

Edellämainittu vaara voi äärimmäisen harvoissa tapauksissa esiintyä myös SIPLACE-koneiden

leikkauslaitteessa ja johtaa ääritapauksessa kytemispaloon nauhajätteessä.

Epäsuotuisia olosuhteita ovat muun muassa:

(1) Komponenttien pysyminen nauhassa asetetun tahdin kokeilun yhteydessä (tämän kokeilun

yhteydessä käyttäjä voi askeltaa syöttömoduulia edelleen ilman komponenttien poistoa).

(2) Komponenttien pysyminen nauhassa, esim. peitekalvon repeämisen yhteydessä.

(3) Komponenttien pysyminen nauhassa, kun komponentit tai nauhat eivät vastaa spesifikaatiota

ja sitäkautta aiheuttavat korkean noutovirhetaajuuden.

Huomioitava seuraavat ohjeet vaaran minimoimiseksi metallijauhepohjaisten kondensaattorei-

den ladonnan yhteydessä.

(1) Nauhan manuaalisen uudelleen tahdistamisen yhteydessä käyttäjän on poistettava nauha-

taskuun jääneet komponentit.

(2) Peitekalvon repeämisten yhteydessä käyttäjän on poistettava nauhaan jääneet komponentit.

Jotta tantaalikondensaattorit eivät poimeintavirheiden jälkeen johtaisi nauhamateriaalin syttymi-

seen nauhaa leikattaessa, käyttöliittymää on laajennettu optiolla "Komponentin poisto nauhasta

poimintavirheen jälkeen". Tällöin option on oltava aktivoituna SIPLACE Pro:ssa. Ladonta-auto-

maatti askeltaa EI poimittua komponenttia yhden kerran ja se lepää nauhassa valmiina poistetta-

vaksi. Rata on deaktivoituna, ja virheilmoitus ohjaa käyttäjää poistamaan tantaalikomponentin

nauhasta.

OHJE: 2

Noutamatta jääneiden tantaalikondensaattoreiden manuaalinen poisto käyttäjän toimesta on

kuvailtu osassa 3.10.6, sivulla 147.

Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus

Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.5 Turvallisuusohjeita automaatin käyttöön

2.5.6 Turvallisuusohjeita koskien syöttökuljettimen kosketus

MURSKAANTUMISVAARA 2

Kosketussuoja on aina säädettävä ladontaan tulevien piirilevyjen korkeuden mukaiseksi. Koske-

tussuojan ja suojalistan välisen tilan tulee olla niin pieni kuin mahdollista. Kosketussuoja on asen-

nettu piirilevykuljettimen syöttöhihnan yläpuolelle.

→ Älä koskaan vie kättäsi kosketussuojan raosta automaatin sisään. Nostopöytä aiheuttaa kä-

delle murskaantumisvaaran.

→ Säädä kosketussuojaa pitkissä rei'issä siten, että sisääntuleva piirilevy kulkemaan sen alitse.

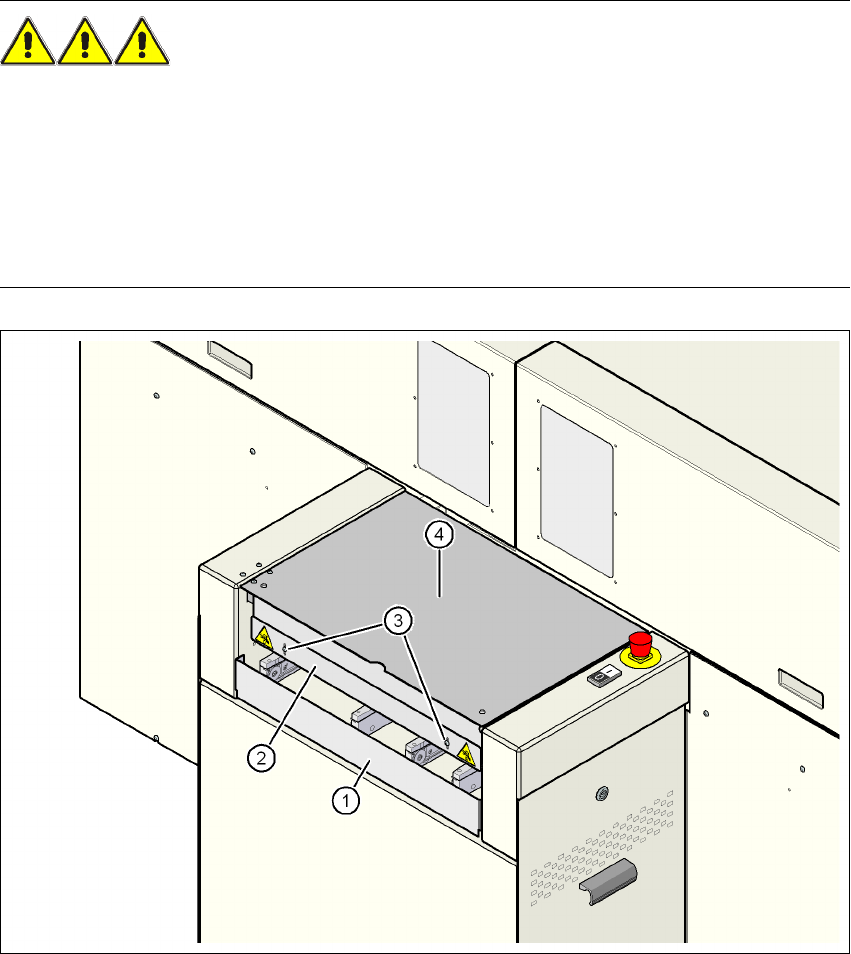

Kuva 2.5 - 4 Automaatin syöttöhihnan kosketussuoja

(1) Suojalista (kiinteasti asennettu)

(2) Kosketussuoja (säädettävä)

(3) Pitkät reiät säätöä varten

(4) Peitelevy

2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i

2.5 Turvallisuusohjeita automaatin käyttöön Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

2.5.7 Turvallisuusohjeita pipettien poisvetämiseen Collect&Place-päillä

HUOMIO

SORMIEN LOUKKAANTUMISVAARA TERÄVISTÄ PIPETEISTÄ 2

Pipettejä ei saa poistaa poiminta-/ladontapositiossa (pos. 2 ja 4 kuvassa 2.5 - 5).

Kun vedät pipettejä käsin pois pinolista, menettele seuraavasti:

→ Tahdista vastaanottopaikkaan (pos. 1 ja 3 kuvassa 2.5 - 5

) pinoli, josta haluat vetää pipetin

pois.

→ Vedä pipetti tässä pois pinolista.

Kuva 2.5 - 5 Pinolin paikka pipetin manuaalisessa vaihdossa

(1) Vastaanottopaikka pinoleille ja pipeteille, C&P12

(2) Nouto- ja ladontapaikka, C&P12

(3) Vastaanottopaikka pinoleille ja pipeteille, C&P6

(4) Nouto- ja ladontapaikka, C&P6

2.5.8 Automaattien SVK-turvallisuusohje

→ Käytä ainoastaan pipettejä, jotka on merkitty sähköä johtaviksi. Vain siten edellytykset auto-

maattien SVK-turvallisuudelle täyttyvät.
