Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.6 Turvalaitteet 69 2 Kuva 2.6 - 3 Käynnistyspainikkeen (valkoinen) sijainti automaatilla (1) Käynnistyspainike …
2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.6 Turvalaitteet Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
68
2
Kuva 2.6 - 2 Poistohihnan peiteluukku
(1) Poistohihnan peiteluukku - sisäänkääntyvä
Portaalien liikkumisalue on peitetty kahdella ylöskääntyvällä suojakannella. Sivulevyjen tehtävänä
on estää pääsy sivulta päin automaatin sisätilaan. Piirilevykuljettimen syöttöhihnan yläpuolen
ylöspäin kääntyvä peite, syöttöhinan kosketussuoja ja poistohihnan sisäänkääntyvä peiteluukku
varmistavat piirilevykuljettimen.
Toiminta 2
Jos jotakin suojakantta käännetään ylös tai piirilevykuljettimen peiteluukkua kohotetaan ylös tai
käännetään sisään, portaaliakselien virransyöttö katkeaa välittömästi. Portaaliakselit jäävät pai-
kalleen. Kuvaruudulla annetaan ilmoitus "Sulje kansi" ("Close cover").
→ Sulje suojakannet ja paina yhtä käynnistyspainikkeista jatkaaksesi ladontaa.
Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.6 Turvalaitteet
69
2

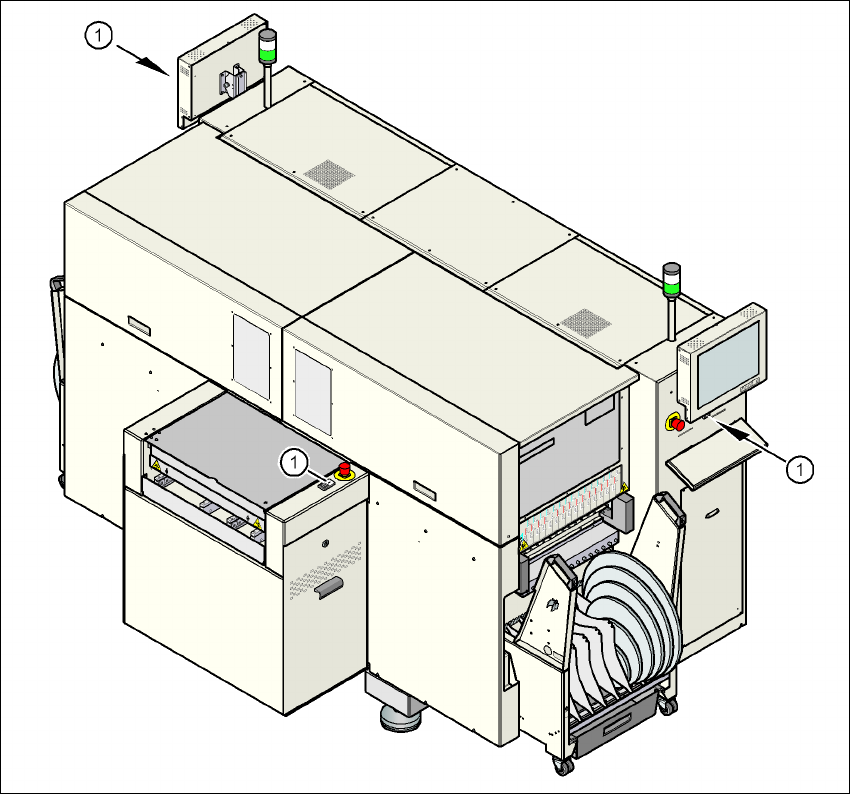

Kuva 2.6 - 3 Käynnistyspainikkeen (valkoinen) sijainti automaatilla
(1) Käynnistyspainike (valkoinen) automaatilla
2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.6 Turvalaitteet Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
70
2.6.2 Automaatilla olevat kytkimet ja painikkeet
2.6.2.1 Kytkimien ja painikkeiden sijainti automaateissa
2

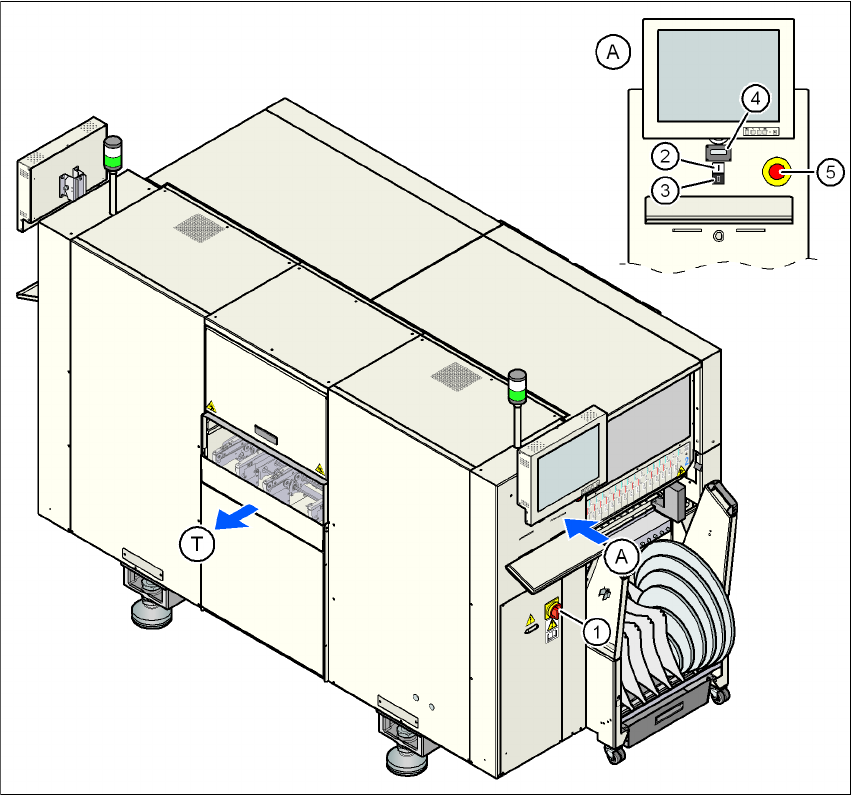

Kuva 2.6 - 4 Kytkimien ja painikkeiden sijainti - katsaus PL-luovutuspuolelle
(1) Pääkytkin
(2) Käynnistyspainike (valkoinen) ohjauspöydällä virransyötön puolella
(3) Pysäytyspainike (musta) ohjauspöydällä virransyötön puolella
(4) Komponenttilaskuri ohjauspöydällä virransyötön puolella
(5) HÄTÄ-SEIS-painike ohjaustaulussa virransyötön puolella
(T) Piirilevyn kuljetussuunta
