2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i 2.6 Turvalaitteet Alkaen ohjelmistoversi osta SR.605.03 SP2 Painos 10/2012 FI 72 2.6.2.2 Suojakytk imien sijainti automaatilla 2 Kuva 2.6 - 6 Suojakytkimien sijainti automa…
Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.6 Turvalaitteet
71
2

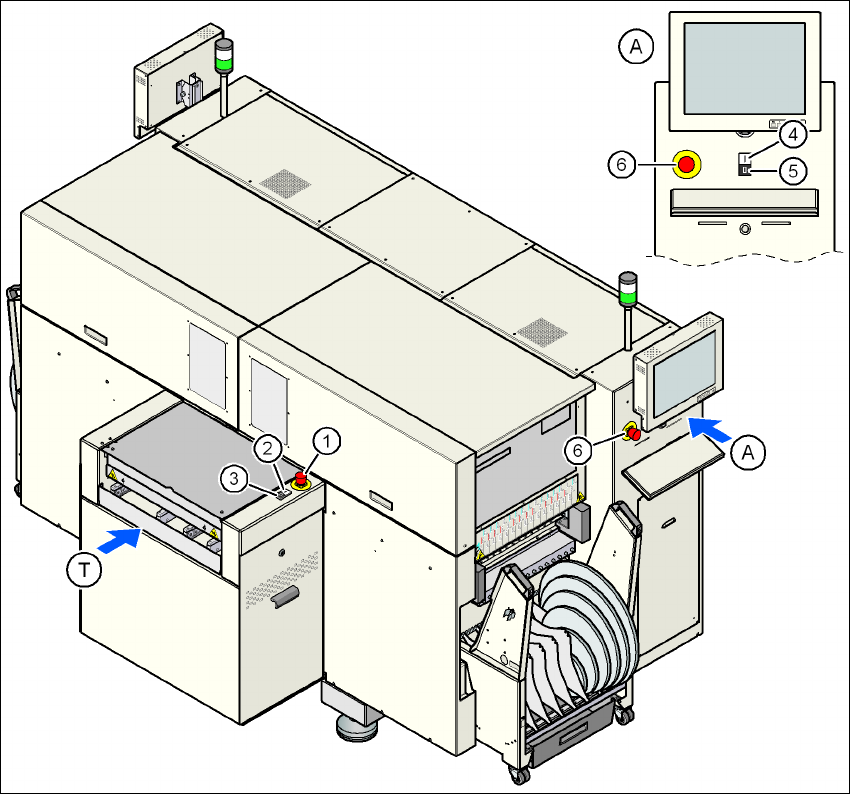

Kuva 2.6 - 5 Kytkimien ja painikkeiden sijainti - näkymä PL-tulopuolelle
(1) HÄTÄ-SEIS-painike tulopuolella
(2) Käynnistyspainike (valkoinen) tulopuolella
(3) Pysäytyspainike (musta) tulopuolella
(4) Käynnistyspainike (valkoinen) ohjauspöydällä paineilmayksikön puolella
(5) Pysäytyspainike (musta) ohjauspöydällä paineilmayksikön puolella
(6) HÄTÄ-SEIS-painike ohjauspöydällä paineilmayksikön puolella
(T) Piirilevyn kuljetussuunta
2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i
2.6 Turvalaitteet Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI
72
2.6.2.2 Suojakytkimien sijainti automaatilla
2

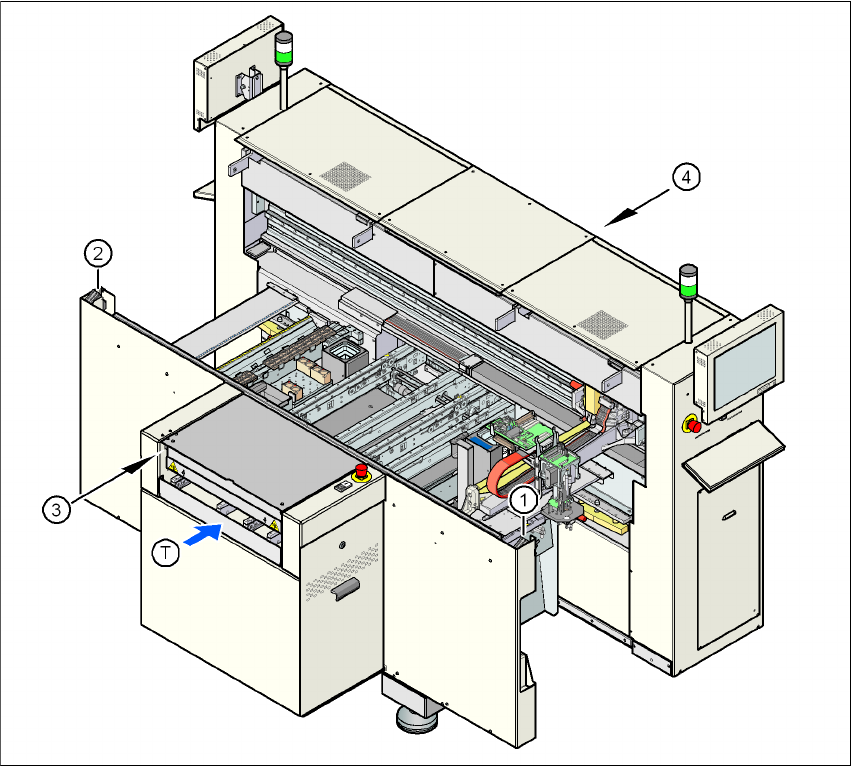

Kuva 2.6 - 6 Suojakytkimien sijainti automaatilla
2
(1) Suojakannen kytkin, asettelupaikka 1
(2) Suojakannen kytkin, asettelupaikka 2
(3) Peitekannen suojakytkin PL-kuljettimien sisäämenopuolella
(4) Peitekannen suojakytkin PL-kuljettimien ulostulopuolella
(T) Piirilevyn kuljetussuunta
Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.6 Turvalaitteet
73
2.6.2.3 Ohjaustietokoneen, konecontrollerin, liitäntärasioiden ja komponenttivaunun
painikkeiden sijainti
2

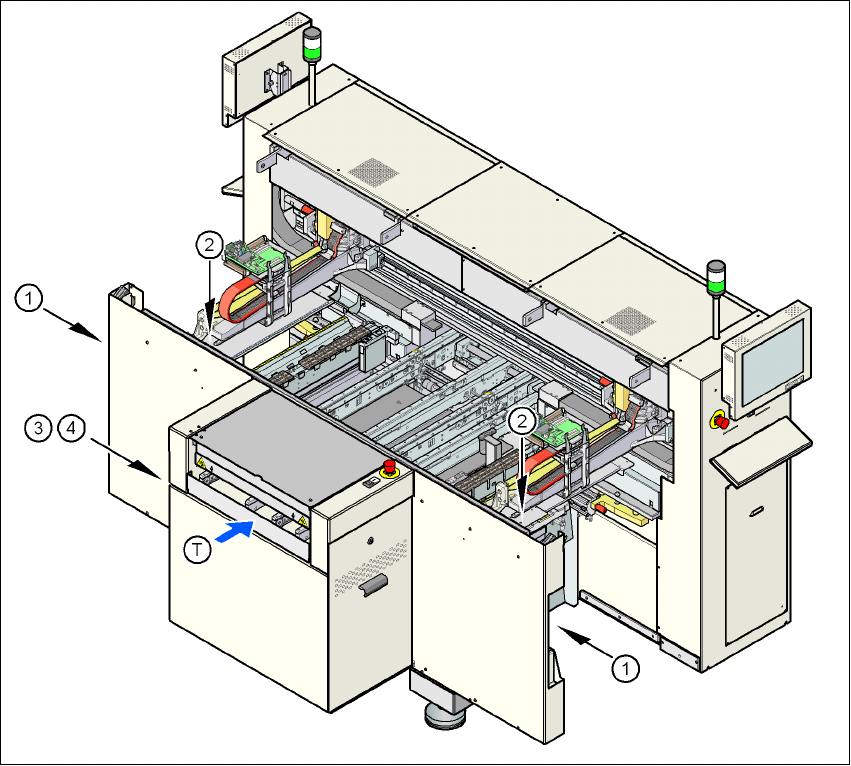

Kuva 2.6 - 7 Ohjaustietokoneen, konecontrollerin, liitäntärasioiden ja komponenttivaunun painikkeet
(1) Liitäntärasia komponenttivaunulle
(2) Painikkeet komponenttipöytien nostamiseen, yläpuolella käännettävä peitelevy
(3) Ohjaustietokone
(4) Koneohjain
(T) Piirilevyn kuljetussuunta
