2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i

2.6 Turvalaitteet Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

2.6.3 Kontaktoriturvayhdistelmän ja huoltopistorasian sijainti

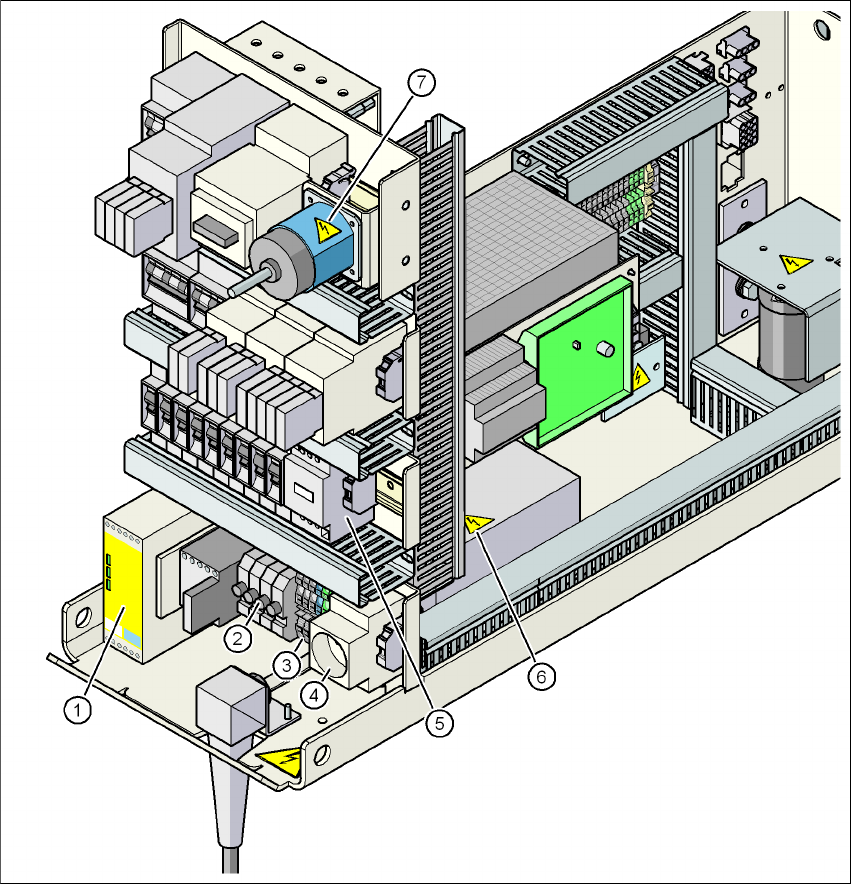

Kuva 2.6 - 8 Kontaktoriturvayhdistelmän ja huoltopistorasian sijainti

(1) Kontaktoriturvayhdistelmä K1

(2) Sulakkeet FU, FV, FW, FBU

(3) Syöttöliittimet X100

(4) Huoltopistorasia BU1

(5) Purkauskuristin Z2

(6) Verkkosuodatin Z1

(7) Pääkytkin S1

Käyttöohje SIPLACE D1i/D2i 2 Käyttöturvallisuus

Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI 2.6 Turvalaitteet

Kontaktoriturvayhdistelmä 3TK2825 (pos. 1 kuvassa 2.6 - 8) 2

Kontaktoriturvayhdistelmä on asennettuna virransyötön pistoyksikössä. Sitä käytetään HÄTÄ-

SEIS-kytkentöjen ja suojalaitteistojen valvontaan.

Kolme ehtoa täytyy olla täytettynä kontaktoriturvayhdistelmän aktivointia varten:

– Signaali "Ohjelmistovapautus" täytyy olla tapahtunut.

– HÄTÄ-SEIS-silmukka täytyy olla suljettu.

– Käynnistyspainike täytyy olla käytettynä.

Kontaktoriturvayhdistelmän etupuolella on kolme vihreää LED:iä käyttönäyttöä varten (katso kuva

2.6 - 9

, sivu 78):

– LED "Power" näyttää, että jännite on päällä.

– LED "Channel 1" ja "Channel 2" palavat, kun käynnistyspainiketta käytettiin, HÄTÄ-SEIS-sil-

mukka on suljettu eikä ilmoituspiiri ilmoita vikatilaa.

Huoltopistorasia (pos. 4 kuvassa 2.6 - 8, sivu 73) 2

Huoltopistorasia on sijoitettuna virransyöttöpistoyksikössä ja varmistettu kannella. Sitä voidaan

hyödyntää vain, kun automaatissa on 5-johdinliitäntä (U, V, W, N ja PE) syöttöverkkoon. 4-johdin-

liitännällä - esimerkiksi ilman N - pistorasia ei ole hyödyllinen.

VAROITUS 2

Huomioi lisäksi myös turvallisuusohjeet hengenvaarallisista jännitteistä, myös kun automaatti on

kytketty pois päältä (katso osa 2.6.2.4, alkaen sivulta 74).

2 Käyttöturvallisuus Käyttöohje SIPLACE D1i/D2i

2.6 Turvalaitteet Alkaen ohjelmistoversiosta SR.605.03 SP2 Painos 10/2012 FI

2.6.4 HÄTÄ-SEIS-silmukka ja ilmoituspiiri

2.6.4.1 HÄTÄ-SEIS-silmukan rakenne

Seuraavat kontaktit on kytketty sarjaan ja muodostavat HÄTÄ-SEIS-silmukan::

– Molempien suojakansikytkimien sulkukontaktit

– Piirilevykuljettimien yläpuolella olevien suojaluukkujen molempien suojakytkimien sulkukon-

taktit

– Molempien HÄTÄ-SEIS-painikkeiden sulkukontaktit

– Molempien komponenttivaunujen sulkukontaktit

– Kontaktoriturvayhdistelmän K1 kanavat 2 ja 3

Jos HÄTÄ-SEIS-silmukka on suljettuna, KTY:n kanavissa (channels) 2 ja 3 on jännite 24V-.

Vihreän verkkokontrolli-LED:in lisäksi, kanavien 2 ja 3 molemmat vihreät LED:it palavat. 2

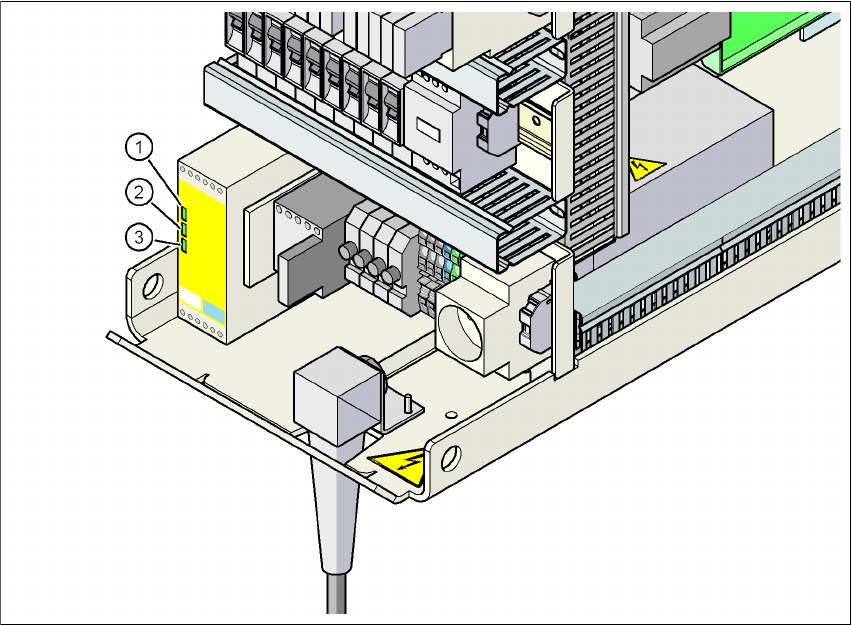

Kuva 2.6 - 9 Kontaktoriturvayhdistelmän signaali-LED:it

(1) Power

(2) Channel 1

(3) Channel 2
