- 129 -

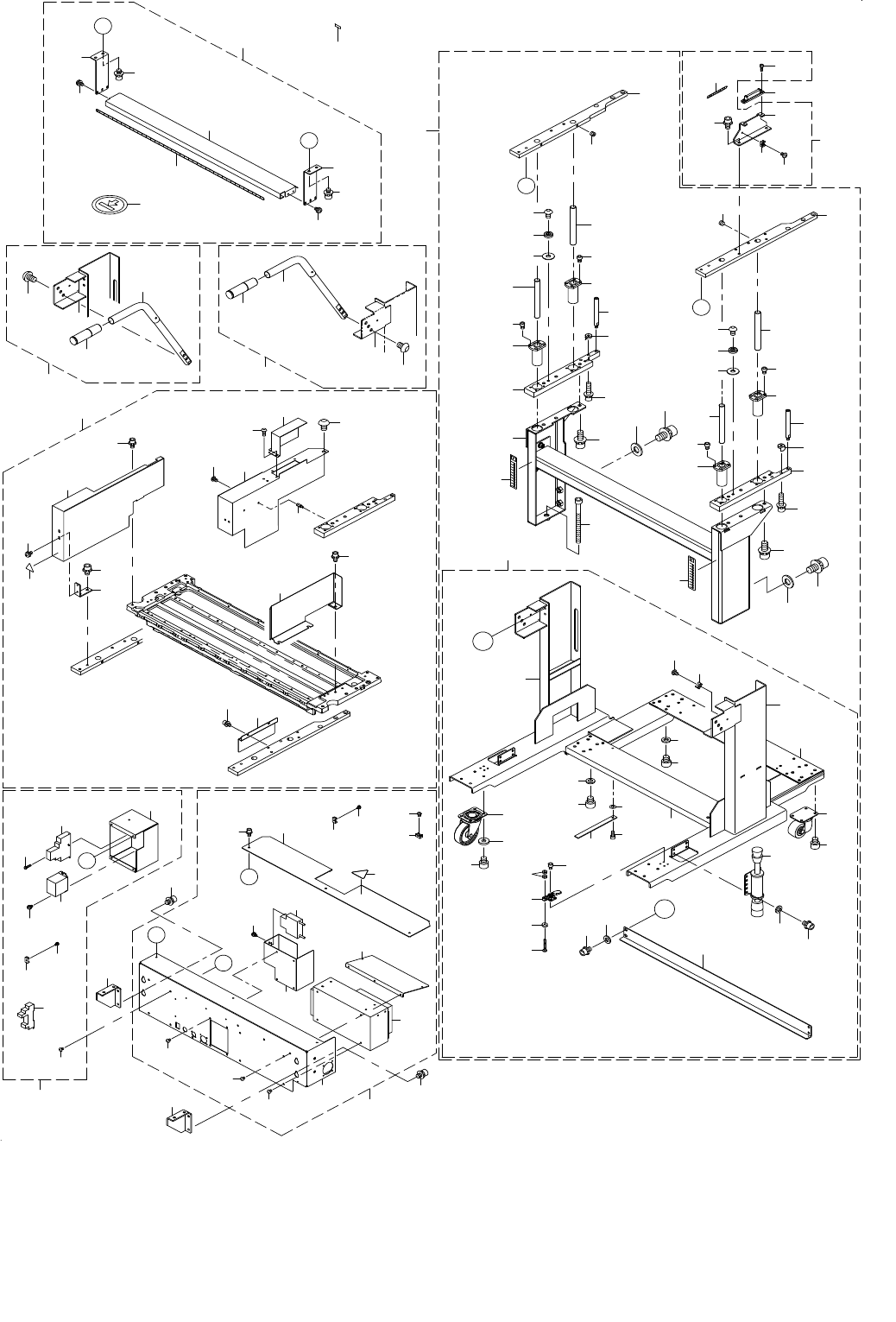

65.E REPLACING OVERALL CHANGER TRUCK RF COMPONENTS(2)
電動一括交換台車 ＲＦ 関係（２）
49
6
36
7
5
2
35
33
50
38
38
33
35
47
39
47
43
47
47
41
42
45
41
46
2
34
4
3
34
4
3
43
44
44
44
43
44
14
13
12
50
20
21
17
16
52
37
42
43
46
51
49
51
8
10
11
15
18
19
22
23
24
25
26
9
A
A
40
29
27
45
31
32
28
28
30
29
30
17
B
C
C
B
57
57
54
55
56
56
58
59
59
53
66
67
61
62
63
64
60
1
65
68
82
78
77
77
76
83
71
73
70
85
105
108
103
112
110
111
109
107
106
104
D
91
84
89
86
D
95
94
90
93
92
72
74
69
79
75
80
81
48
48
87
88
97
98
E
E
101
101
99
100
102
102
96
- 130 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-72817 TROLLEY_FRAME_ASM
トロリーフレーム組
1
2 400-01730 SCALE MARKS SEAL
メモリシール
(2)
3 WP-0621036-SP WASHER
平座金
(4)
4 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
(4)
5 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ１２ Ｌ＝１５０
(2)
6 401-77434 TROLLEY_UPPER
トロリーアッパー
(1)
7 401-28074 TROLLEY_BOTTBOM
トロリーボトム組
(1)
8 401-27982 CASTER_F
車輪Ｆ
(2)
9 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(4)
10 WP-0612516-SD WASHER 6.1X15.2X2.5
平座金 ６．１Ｘ１５．２Ｘ２．５
(8)
11 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(8)
12 400-23476 FG GUM SHEET
ＦＧゴムシート
(1)
13 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
15 E1214-726-000 ST CLAMP
スタッカクランプ
(2)
16 401-28100 CASTER_R
車輪Ｒ
(2)
17 SM-6060802-TN SCREW
六角穴ボルト
(16)
18 SM-6040502-TN SCREW
六角穴ボルト
(8)
19 400-49671 COVER CUSHION
カバークッション
(2)
20 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
21 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(8)
22 SM-4032001-SC SCREW M3X0.5 L=20
なべ小ねじ Ｍ３ Ｌ＝２０
(2)
23 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(4)
24 HX-0029400-00 FIXED BASE
固定ベース
(1)
25 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
26 401-28084 TROLLEY_JOINT_BAR
トロリジョイントバー
(1)
27 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(4)
28 401-28044 TROLLEY_FRAME_BASE_C
トロリフレームベースC
(2)
29 SM-6060802-TN SCREW
六角穴ボルト
(12)
30 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(12)
31 401-28009 TROLLEY_BOTTOM_L
トロリボトムL
(1)
32 401-28010 TROLLEY_BOTTOM_R
トロリボトムR
(1)
33 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
34 400-89239 E_TROLLEY_PLATE
Ｅトロリープレート
(4)
35 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(4)
36 401-75735 TROLLEY_STOPPER_BLOCK_R
トロリーストッパーブロック＿Ｒ
(1)
37 401-75734 TROLLEY_STOPPER_BLOCK_L
トロリーストッパーブロック＿Ｌ
(1)
38 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(6)
39 401-75714 BANK_PLATE_R
バンクプレート＿Ｒ
(1)
40 401-75713 BANK_PLATE_L
バンクプレート＿Ｌ
(1)
41 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
42 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
(2)
43 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(2)
44 SB-8160007-00 LINEAR BEARING
リニア ベアリング
(4)
45 SM-6040602-TN SCREW
六角穴ボルト
(16)
46 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(2)
47 401-28047 LINEAR_SHAFT
リニアシャフト
(4)
48 401-28075 TROLLEY_HANDLE_ASM
トロリーハンドル組
2
49 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
50 SM-3081252-TN SCREW M8 L=12
丸ねじ Ｍ８ Ｌ＝１２
(3)
51 401-27991 TROLLEY_HANDLE
トロリハンドル
(1)
52 E4981-700-000 LABEL
ＥＰＲＯＭ用ブランク ラベル
1
53 401-72818 REGURATION_BAR_ASM
レギュレーションバー組
1
54 400-93594 ETF_POSITION_LABEL(40)
ＥＴＦポジションラベル（４０）
(1)
55 401-75708 REGURATION_BAR
レギュレーションバー
(1)
56 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
57 401-75709 REGURATION_BR
レギュレーションブラケット
(2)
58 E5721-729-000 LABEL
荷重禁止シール
(1)
59 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(4)
60 401-72815 E_CONNECTOR_A_ASM
ＥコネクタＡ組
1
61 SM-6030802-TN SCREW
六角穴ボルト
(2)
62 HX-0029400-00 FIXED BASE
固定ベース
(1)
63 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
64 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
65 HX-0031400-0B SPIRAL TUBE
スパイラル チューブ
(0.7)
66 401-75712 CONNECTOR_A_BR_E
コネクタＡ＿ブラケット＿Ｅ
(1)
67 401-29249 E BANK SERIAL CABLE ASM
Ｅバンクシリアルケーブル組
1
68 401-72819 TROLLEY_SAFETY_COVER_ASM
トロリーセーフティカバー組
1
69 401-75721 TROLLEY_SAFETY_COVER_R
トロリーセーフティカバー＿Ｒ
(1)
70 401-75710 TROLLEY_SAFETY_COVER_L
トロリーセーフティカバー＿Ｌ
(1)
71 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(1)
72 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
(1)
73 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(2)
74 HX-0033900-0F SPACER
スペーサ
(2)
75 SM-3081252-TN SCREW M8 L=12
丸ねじ Ｍ８ Ｌ＝１２
(1)
76 401-28012 CONNECTOR_A_COVER
コネクタＡカバー
(1)
77 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(5)
78 401-75711 TROLLEY_SAFETY_COVER_R_B
トロリーセーフティカバー＿Ｒ＿Ｂ
(1)
79 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(1)
80 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(2)
81 401-75728 TROLLEY_SAFETY_COVER_R_A
トロリーセーフティカバー＿Ｒ＿Ａ
(1)
82 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
83 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
84 401-72821 POWER_SUPPLY_ASM
電源組
1
85 401-75716 POWER_SUPPLY_BRACKET
電源ブラケット
(1)
86 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
87 HX-0029400-00 FIXED BASE
固定ベース
(4)
88 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(4)
89 HX-0069200-00 POWER SUPPLY
電源
(1)
90 401-75718 POWER_SUPPLY_COVER_A
電源カバーＡ
(1)
91 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
92 401-28082 POWER_SUPPLY_COVER_B
電源カバーＢ
(1)
93 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(3)
94 HX-0029400-00 FIXED BASE
固定ベース
(2)
95 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
96 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
97 HA-0052700-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
98 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
99 401-75736 PS_COVER
ＰＳカバー
(1)
100 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
101 401-75717 PSB_SUPPORT
ＰＳＢ＿サポート
2
102 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
8
103 401-72820 TROLLEY_RELAY_ASM
トロリーリレー組
1
104 401-28137 RELAY_BOX
リレーボックス
(1)
105 HX-0029400-00 FIXED BASE
固定ベース
(2)
106 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(2)
107 HB-0011000-00 RELAY
リレー
(1)
108 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
109 HB-0017900-00 TIMER
タイマー
(1)
110 HB-0012500-20 RELAY
リレーソケット
(1)
111 SM-4031401-SC SCREW M3X0.5 L=14
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１４
(1)
112 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
