- 42 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-32672 3NOZZLE_HEAD_ASS Y ３ノズルヘッド組 2 2 SL-6052 592-TN SCREW M5 L =25 座金付き六角穴ボルト Ｍ５ Ｌ＝２５ (6) 3 401-32676 HEAD_BRA CKET_3 ヘッドブラケット３ (1) 4 PH-0400122 -C0 P ARALL…
- 41 -
21.3 NOZZLE HEAD COMPONENTS(1)
３ノズルヘッド関係（１）
27
18
25
36
24
46
23
22
2
3
4
4
4
4
4
4
4
4
10
8
B
5
6 7
9
12
11
12
15
13
14
39
38
34
16
A
20
21
19
35
34
26
28
30
31
32
32
33
33
37
40
52
47
41
17
42
45
40
41
48
49
50
51
52
55
53
54
56
57
58
59
59
A
B
C
C
62
60
61
63
64
65
66
67
68
69
70
71
75
74
72
76
77
B
79
79
78
78
77
1
80
82
81
80
29
D
73
D
- 42 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-32672 3NOZZLE_HEAD_ASSY
３ノズルヘッド組
2
2 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
(6)
3 401-32676 HEAD_BRACKET_3
ヘッドブラケット３
(1)
4 PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
(8)
5 400-78036 IC LINEAR GUIDE
ＩＣ リニアガイド
(3)
6 E3028-729-000 GUIDE SHIM D
ガイドシム Ｄ
(2)
7 E3029-729-000 GUIDE SHIM E
ガイドシム Ｅ
(2)
8 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ２ Ｌ＝８
(27)
9 401-32678 IC_Z_SLIDE_BRACKET_3
ＩＣ＿Ｚ＿スライドブラケット３
(3)
10 SM-6020602-TN SCREW M2X6
六角穴ボルト Ｍ２Ｘ６
(24)
11 400-78104 IC Z SLIDE ASM
ＩＣ Ｚスライド組
(3)
12 SB-1060004-00 BEARING
ころがり軸受
(6)
13 400-46515 COUPRING
カップリング
(3)
14 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(12)
15 400-46060 O RING H
ＯリングＨ
(3)
16 400-78037 IC BALL SPLINE
ＩＣ ボールスプライン
(3)
17 SB-1060020-00 BEARING
ころがり軸受
(3)
18 400-78038 IC BALL SCREW
ＩＣ ボールねじ
(3)
19 401-32699 IC_SPLINE_PULLEY
ＩＣ＿スプラインプーリ
(3)
20 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(6)
21 401-32701 IC_TIMING_BELT_T
ＩＣタイミングベルトＴ
(3)
22 PJ-2105041-00 HALF UNION
ハーフ ユニオン
(3)
23 400-46525 ROTARY JOINT
ロータリージョイント
(3)
24 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(6)
25 400-46058 O RING F1
ＯリングＦ１
(3)
26 401-32681 SPLINE_BRACKET_3
スプラインブラケット３
(1)
27 SM-6051602-TN SCREW
六角穴ボルト
(5)
28 PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
(2)
29 401-32662 LIMIT_DAMPER_L
リミットダンパーＬ
(1)
30 401-32682 T_MOTOR_BASE_3
Ｔ＿モータベース３
(1)
31 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(4)
32 401-32705 T_MOTOR_BASE_STAY_3
Ｔ＿モータベースステイ３
(2)
33 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(8)
34 SB-1080016-00 BEARING
ころがり軸受
(6)
35 400-46048 BEARING BASE U
ベアリングベースＵ
(3)
36 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(6)
37 400-46049 BEARING BASE LL
ベアリングベースＬＬ
(1)
38 400-46050 BEARING BASE LR
ベアリングベースＬＲ
(2)
39 SM-6030802-TN SCREW
六角穴ボルト
(6)
40 400-46056 BEARING PLATE
ベアリングプレート
(6)
41 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(24)
42 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(3)
43 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(3)
44 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(3)
45 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(3)
46 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
(12)
47 400-01123 Z PULLEY
Ｚプーリ
(3)
48 401-33141 Z AXIS MOTOR
Ｚ軸モータ
(3)
49 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(9)
50 400-01124 Z MOTOR PULLEY
Ｚモータプーリ
(3)
51 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(6)
52 401-34136 TIMING_BELT_Z(AFTER_AGING)
タイミングベルトＺ（エージング後）
(3)
53 401-32684 T_MOTOR_PLATE
Ｔ＿モータプレート
(3)
54 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(9)
55 401-33143 T AXIS MOTOR AK
Ｔ軸モータＡＫ
(3)
56 SM-6030802-TN SCREW
六角穴ボルト
(6)
57 401-32698 IC_T_PULLEY
ＩＣ＿Ｔプーリ
(3)
58 401-32700 T_MOTOR_MI_SUPPORT
Ｔモータ＿ＭＩサポート
(3)
59 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(12)
60 401-32704 TM_CABLE_STAY_3
ＴＭケーブルステイ３
(1)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
62 HX-0034400-00 FIXED BASE
束線パーツ
(7)
63 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(7)
64 HD-0028500-40 SENSOR
センサ
(3)
65 SM-1020501-SC SCREW M2 L=5
皿ねじ Ｍ２ Ｌ＝５
(6)
66 PJ-3080400-02 QUICK JOINT
ワンタッチ継手
(2)
67 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ３ Ｌ＝１６
(2)
68 401-32685 ZD_LIMIT_STOPPER
ＺＤ＿リミットストッパ
(1)
69 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
70 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.38)
71 401-34124 ZM_STOPPER_ASSY_T
３ノズルヘッドＺ軸ストッパ組
1
72 401-34120 ZM_STOPPER_3
ＺＭストッパ３
(1)
73 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
74 400-49671 COVER CUSHION
カバークッション
(3)
75 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
76 401-32673 3NOZZLE_HEAD_LNC120_ASM
３ノズルヘッドＬＮＣ１２０組
2
77 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(4)
78 401-32686 LNC_SUPPORT_3
ＬＮＣサポート３
(2)
79 PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
(2)
80 401-29658 LNC120
ＬＮＣ１２０
(1)
81 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(4)
82 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
(2)
- 43 -

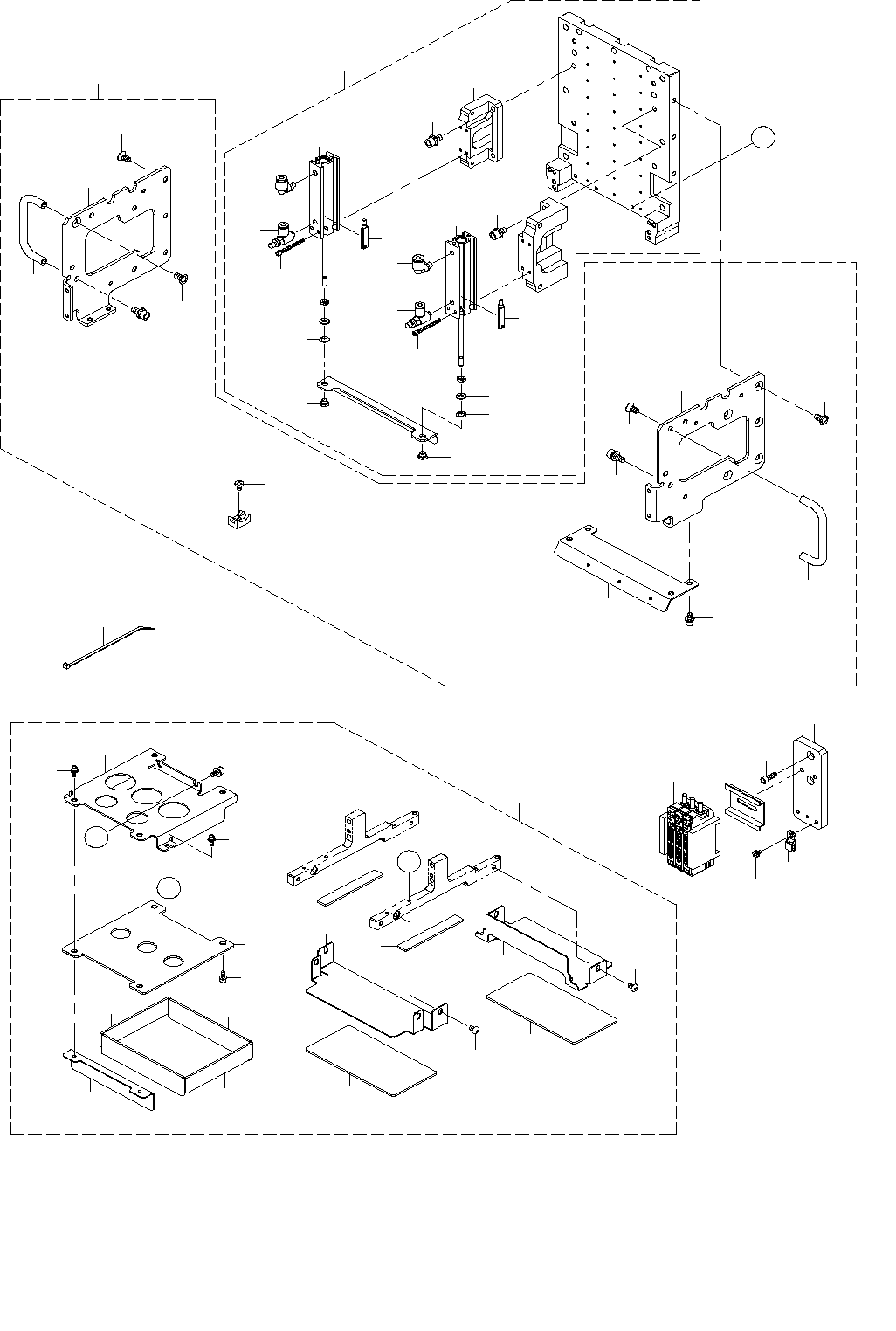

22.3 NOZZLE HEAD COMPONENTS(2)
３ノズルヘッド関係（２）
２７
３０
３０
３４
３２
３２
３０
３０
３１
３１
２９
２８
１
１１
１０
４
２
２
３
３
５
６
７
８
９
１３
９
８
７
５
１１
１０
４
１２
１５
１６
１７
１８
１６
１６
１９
２０
２１
２１
２２
２３
２３
２４
２４
２５
２６
２５
２６
１４
Ａ
Ａ
Ｂ
Ｂ
３７
３８
３９
４０
４１
３６
３５
３３
４２
