- 44 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-3267 4 HEAD_UP_CYLIND ER_ASSY_T ３ノズルヘッドアップシリンダ組 2 2 SL-60520 92-TN SCREW M5 L =20 座金付き六角穴ボルト Ｍ５ Ｌ＝２０ (4) 3 401-3412 2 CYLINDER_BASE _3 シリンダベース３ (2) 4 PA-1005…
- 43 -
22.3 NOZZLE HEAD COMPONENTS(2)
３ノズルヘッド関係（２）
２７
３０
３０
３４
３２
３２
３０
３０
３１
３１
２９
２８
１
１１
１０
４
２
２
３
３
５
６
７
８
９
１３
９
８
７
５
１１
１０
４
１２
１５
１６
１７
１８
１６
１６
１９
２０
２１
２１
２２
２３
２３
２４
２４
２５
２６
２５
２６
１４
Ａ
Ａ
Ｂ
Ｂ
３７
３８
３９
４０
４１
３６
３５
３３
４２
- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-32674 HEAD_UP_CYLINDER_ASSY_T
３ノズルヘッドアップシリンダ組
2
2 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
3 401-34122 CYLINDER_BASE_3
シリンダベース３
(2)
4 PA-1005003-A0 AIR CYLINDER
エア シリンダ
(2)
5 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(4)
6 401-32694 RELEASE_BAR_3
リリースバー３
(1)
7 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
8 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
波形座金 ５．４Ｘ９Ｘ０．３
(2)
9 400-54879 CYLINDER NUT
シリンダナット
(2)
10 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
11 PJ-3040405-04 UNION
ユニオン
(2)
12 401-33020 NZL UP SENSOR 3T L CABLE ASM
ノズルアップセンサ（３ＴＬ）ケーブル組
(1)
13 401-33021 NZL UP SENSOR 3T R CABLE ASM
ノズルアップセンサ（３ＴＲ）ケーブル組
(1)
14 401-32675 DIFFUSER_ASSY_T
３ノズルヘッドディフューザ組
2
15 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
16 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
17 401-32687 DIFFUSER_BASE
ディフューザベース
(1)
18 401-34121 DIFFUSER_BASE_FF
ディフューザベースＦＦ
(1)
19 401-32688 DIFFUSER_BASE_R
ディフューザベースＲ
(1)
20 401-32703 DIFFUSER_BASE_FB
ディフューザベースＦＢ
(1)
21 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(6)
22 401-32689 DIFFUSER_U
ディフューザＵ
(1)
23 401-32690 DIFFUSER_B
ディフューザＢ
(2)
24 401-32691 DIFFUSER_SU
ディフューザＳＵ
(2)
25 401-32692 DIFFUSER_S
ディフューザＳ
(2)
26 401-32693 DIFFUSER_F
ディフューザＦ
(2)
27 401-34133 HEAD_HANDLE_ASSY
ヘッドハンドル組
2
28 401-32651 HEAD_BRACKET_L
ヘッドブラケットＬ
(1)
29 401-32650 HEAD_BRACKET_R
ヘッドブラケットＲ
(1)
30 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(12)
31 400-93170 HANDLE
ハンドル
(2)
32 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
33 401-34132 HEAD_BRACKET_SUPPORT
ヘッドブラケットサポート
(1)
34 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
35 HX-0029400-00 FIXED BASE
固定ベース
(5)
36 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(5)
37 401-32702 T_AMP_BASE_3
Ｔアンプベース３
2
38 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
4
39 401-81869 T ORG SENSOR CABLE ASM
Ｔ原点センサケーブル組
6
40 HX-0034400-00 FIXED BASE
束線パーツ
6
41 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
6
42 HX-0023300-00 CABLE BAND
束線バンド
15
- 45 -

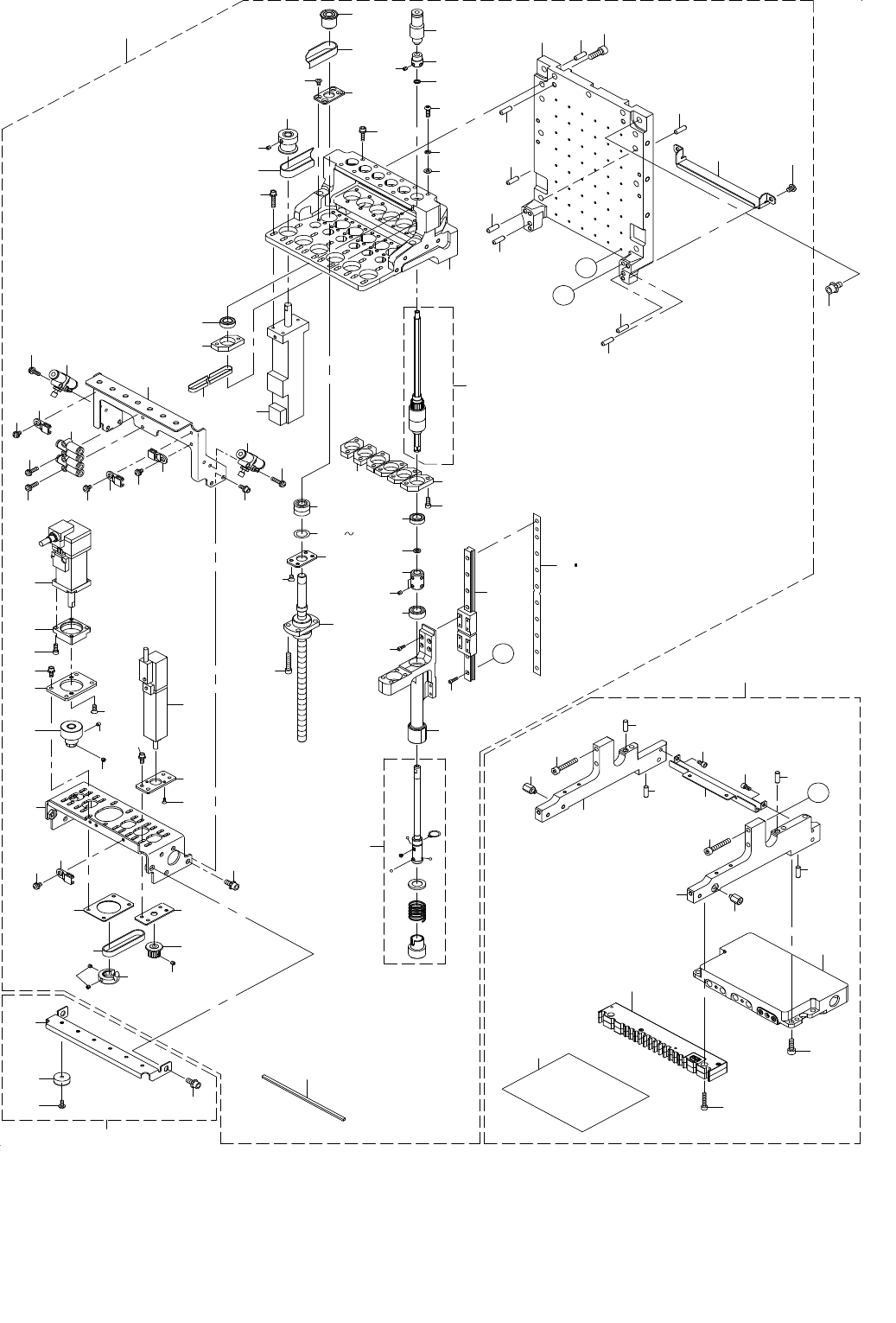

23.6 NOZZLE HEAD COMPONENTS(1)(FOR RX-6R)
６ノズルヘッド関係（１）（ＲＸ −６ Ｒ 用）
18
3
3
8
19
9
23
20
2
3
21
1
3
3
3
3
3
A
A
5
4
6 7
10
41
14
12
13
11
47
48
49
16
17
32
28 31
26
27
26
27
38
33
22
25
35
38
37
36
39
40
54
51
50
52
41
42
55
43
34
46
45
44
53
56
61
62
15
83
85
90
91
86
86
89
B
B
87
88
85
84
24
89
58
79
80
82
81
78
86
86
93
94
94
92
92
95
57
59
60
60
74
74
75
75
76
76
76
77
77
77
66
73
71
64
69
67
63
65
66
66
68
70
72
76
77
