Nachrüstanleitung Flexibler Doppeltransport SIPLACE D4
Ausgabe 04/2007
9

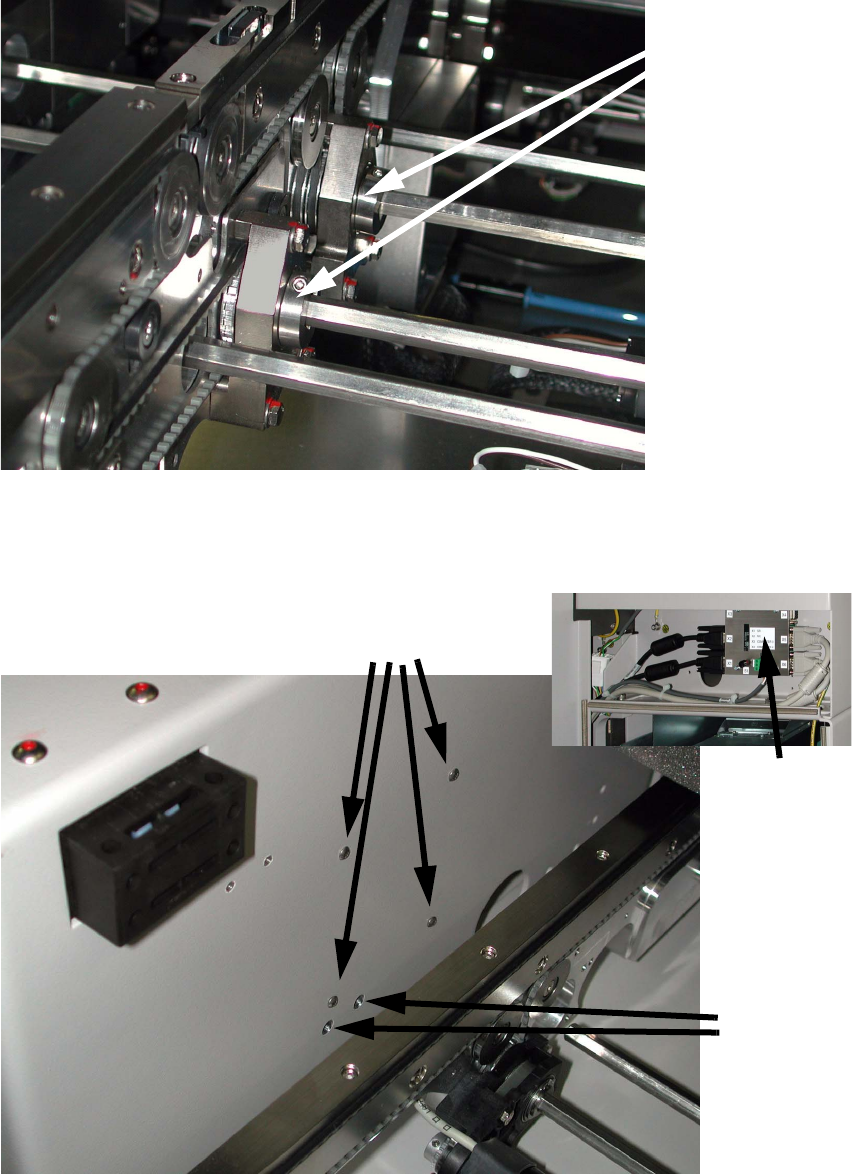

: Lockern Sie die Schrauben aller Klemmringe des Transports, so daß die Klemmringe auf den
Sechskantwellen verschiebbar sind.
1
: Lösen Sie die vier Schrauben des Video-Multiplexers und nehmen Sie ihn ab.
Lösen Sie nicht die beiden Schrauben darunter!
1
1
Klemmringe
Diese ver Schrauben lösen
Nicht
diese
Schrauben
lösen!
Video-
Multiplexer
Nachrüstanleitung Flexibler Doppeltransport SIPLACE D4
Ausgabe 04/2007
10
: Entfernen Sie sämtliche Klemmringe aus dem Transport (20 Stück).
: Entfernen Sie sämtliche Sechskantwellen aus dem Transport.
Verschieben Sie hierzu die Transportwangen. Die Sechskanntwellen können über die Nicht-
Motorseite herausgenommen werden.

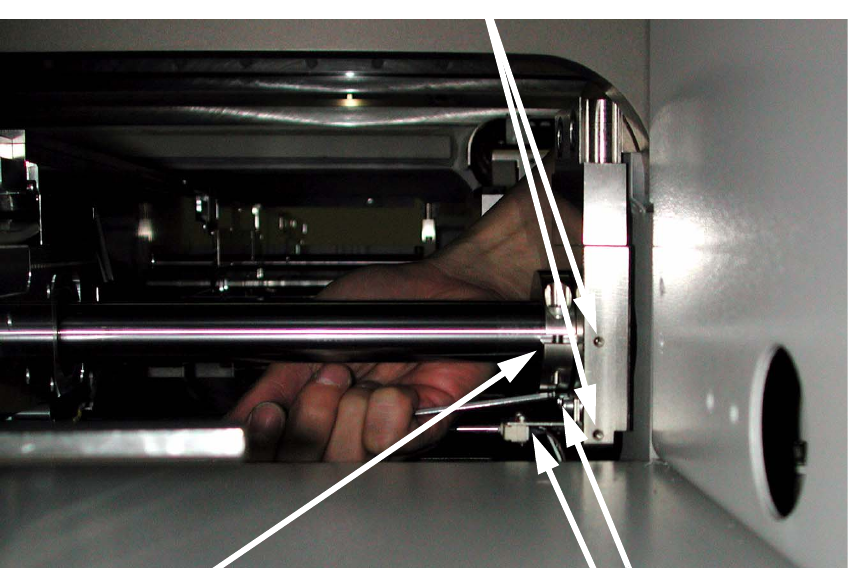

: Lösen Sie die beiden Schrauben des Endschalters Transportwange auf der Eingabeseite und
schieben Sie ihn zur Seite. Sollte der Endschalter direkt (ohne Winkel) auf dem Flansch mon-
tiert sein, so kann dieser Arbeitsschritt entfallen (siehe Foto).
: Lösen Sie den Anschlagring (falls vorhanden).
1
1
1
1
1
1
1
Zwei Schrauben lösen (Blick in die LP-Eingabe)
Anschlagring
2 Schrauben des Endschalters Transportwange (ohne Winkel)
Nachrüstanleitung Flexibler Doppeltransport SIPLACE D4
Ausgabe 04/2007
11

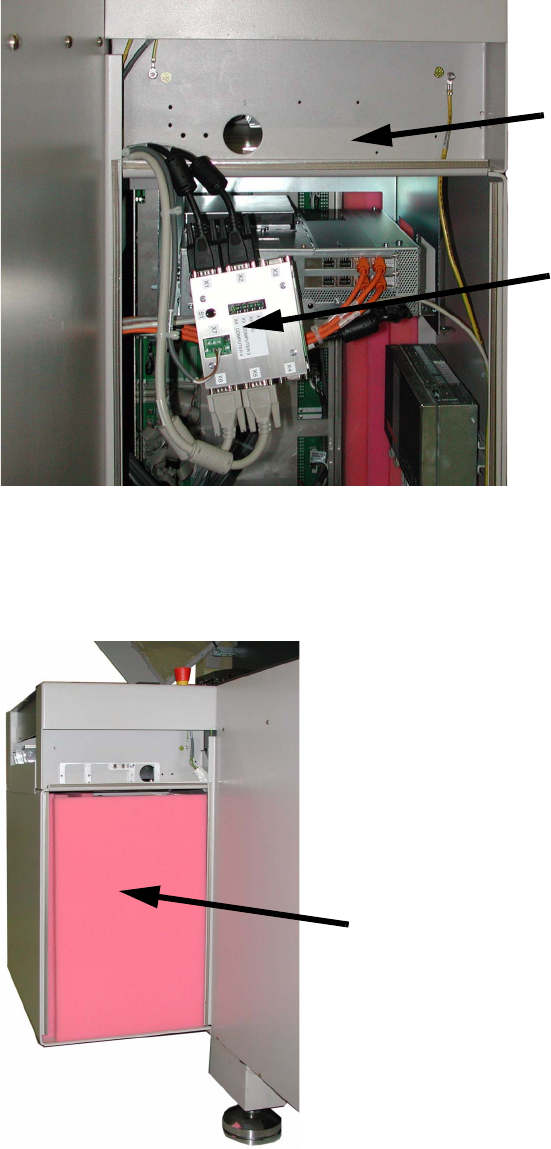

: Klappen Sie den Videomultiplexer vorsichtig herunter, um die Bohrposition zu erreichen.
1
1
: Bevor Sie mit dem Bohren der Löcher fortfahren, decken Sie die Einschübe und alle empfind-
lichen Teile ab, um sie vor Bohrspänen zu schützen.
1
1
Video-Multiplexer
Bohrposition
Abdeckung gegen Bohrspäne
