Nachrüstanleitung Flexibler Doppeltra nsport SIPLACE D4 Ausgabe 04/2007 12 : Schrauben Sie die Bohrlehre die Außenseite des Rucksa cks unter der Abdeckung an (Bohrlehre Flex. L P -T ransport HS-60/D4", Art.Nr .: 030…
Nachrüstanleitung Flexibler Doppeltransport SIPLACE D4
Ausgabe 04/2007
11
: Klappen Sie den Videomultiplexer vorsichtig herunter, um die Bohrposition zu erreichen.
1
1
: Bevor Sie mit dem Bohren der Löcher fortfahren, decken Sie die Einschübe und alle empfind-
lichen Teile ab, um sie vor Bohrspänen zu schützen.
1
1
Video-Multiplexer
Bohrposition
Abdeckung gegen Bohrspäne
Nachrüstanleitung Flexibler Doppeltransport SIPLACE D4
Ausgabe 04/2007
12

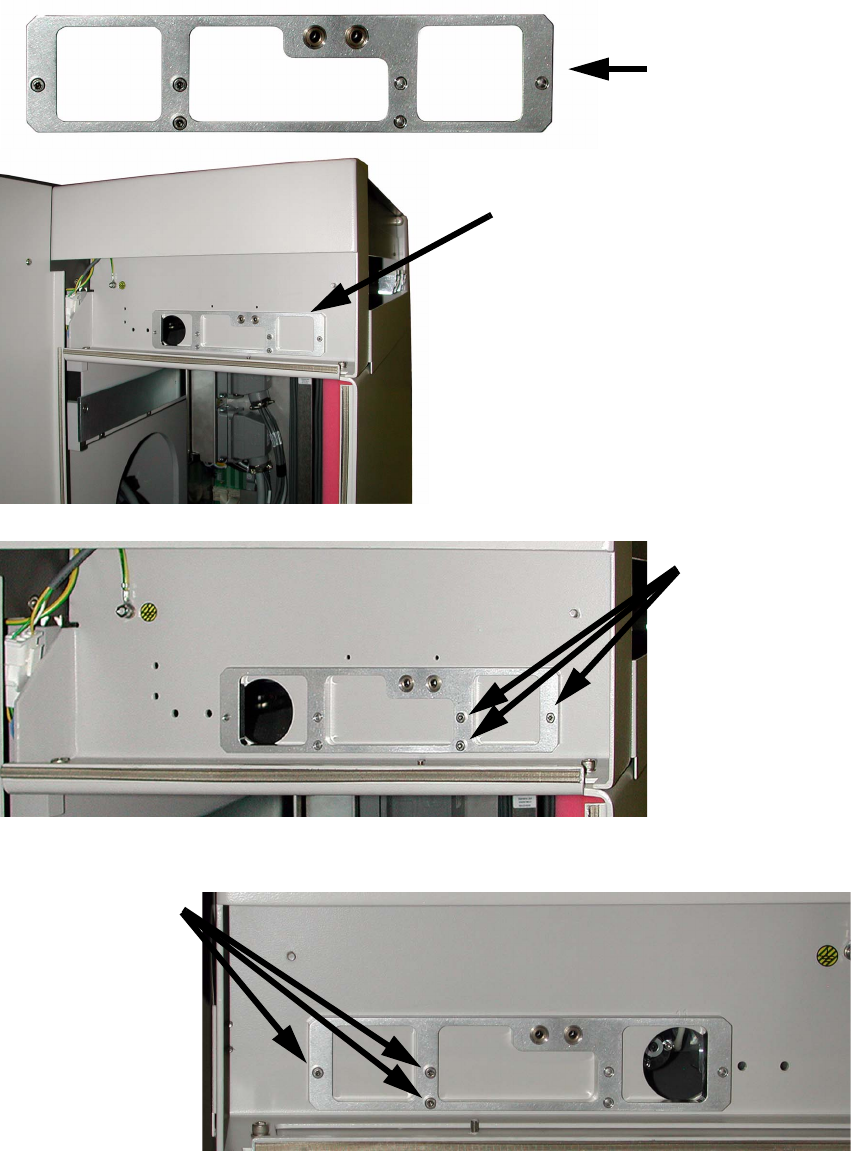

: Schrauben Sie die Bohrlehre die Außenseite des Rucksacks unter der Abdeckung an
(Bohrlehre Flex. LP-Transport HS-60/D4", Art.Nr.: 03053716-xx).
1
Bohrlehre
Montageposition der Bohrlehre
(Stellplätze 2/4)
rechte 3 Schrauben
bei Stellplätzen 2/4
linke 3 Schrauben
bei Stellplätzen 1/3
Nachrüstanleitung Flexibler Doppeltransport SIPLACE D4
Ausgabe 04/2007
13

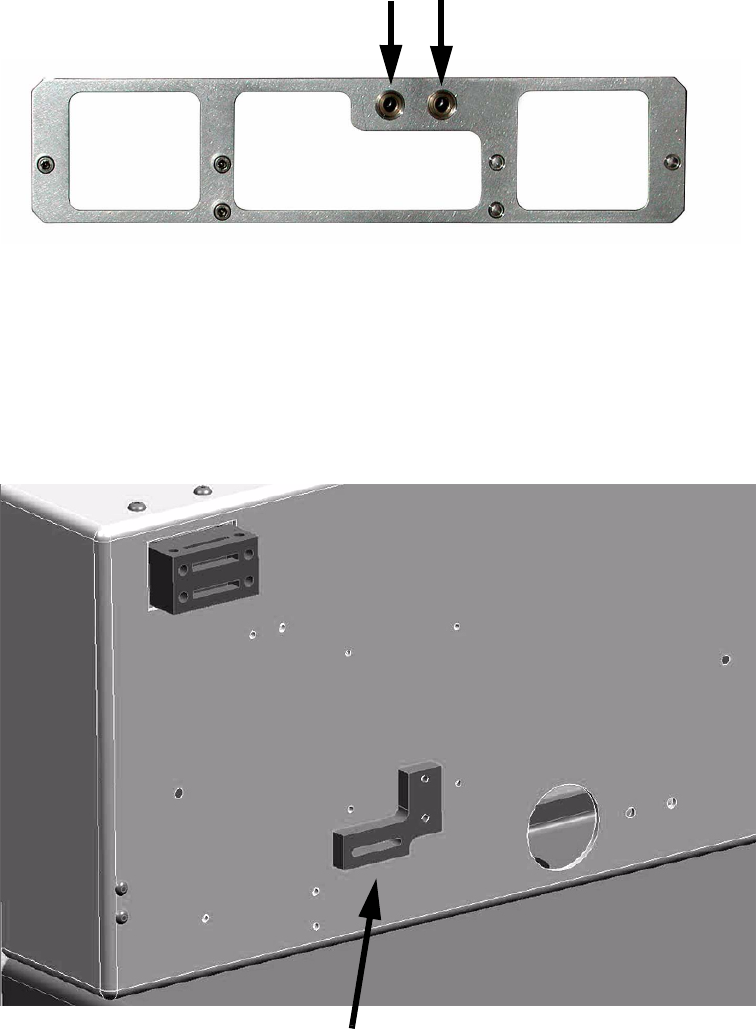

: Bohren Sie mit einer Bohrmaschine / Akkuschrauber und einem Metallbohrer (Ø 4,0 mm) zwei
Löcher durch die Lehre in den Rucksack.
1
: Entfernen Sie Bohrspäne von den Bohrlöchern und der Umgebung, z.B. mit einem Staubsau-
ger.
: Entschärfen Sie die Bohrlöcher mit einem Versenker.
1
: Schrauben Sie alle vier Zwischenlagen an.
1
Bohrlöcher
Zwischenlage:
die lange Seite (3 Schrauben) muß immer unten sein,
die hohe Seite (2 Schrauben) muß immer innen sein.
