板的定义
Block PCB时
选择要设置的模型后，请设置其他的项目。
<标记型号> 领域
选择可接受基准点的颜色。可选择的可接受基准点的类型如下。
黑色: 标记比周边暗的情况。
白色: 标记比周边亮的情况。
<2.标记位置> 领域
输入示教合格标示位置的结果值。
示教
适用于基Accept Mark记位置的示教作业。
照明调节用滚动条
设定检查Accept Mark时的照明度。一般设定为7。实际的使用当中，根据
PCB和Accept Mark的状态可以适当调整照明度。
调整照明时，需要如下图所示选择“Light”选项卡。
合格标示的示教顺序
在Selection control选择相应于当前作业工作站的基准摄像机。
点击<移动>按钮移动到当前设置的合格标示位置
调节成合格标示的中心和SMVision窗的十字线一致
点击<得到数据>按钮输入当前坐标
<5.搜索区域> 领域
设定需检查 可接受基准点 的领域。它的主要使用目的为在一些特殊的PCB的周
围有类似标记的形状而防碍识别时，限定其检查范围。
2-42
Cutting-edge Modular Mounter HM Series Administrator's Guide
<宽度X> 编辑框
设定在X轴的方向的检查范围。一般设定为6 mm。
<宽度Y> 编辑框
设定在Y轴的方向的检查范围。一般设定为6 mm。
<6.参数> 领域
<门槛> 编辑框
通过Vision’ 窗口显示的影象由各个像素构成。各个像素因显示亮度不同，有
0~255 的固有值。
例如Accept Mark设定为 “Black”时 Threshold值为100，在 Vision Image 中
100以下的值全部识别为黑（ Black），Bad Mark设置为 “White” 时 Threshold
值为 100，在 Vision Image中100以上的值全部识别为白（ White）。
<灰度预览 > 按钮
通过Vision’ 窗口显示的影象显示成实际肉眼可看到的、尚未适用Threshold
的影象(Real Display) 或 MMI识别的、适用Threshold 的影象(Binary)。
<测试> 按钮
利用设置的
Accept Mark Align数据检查Accept Mark。可确认设定的 Accept Mark
数据是否正确。检查成功则显示如下消息框。
<更新> 按钮
保存容许标记数据。
<取消> 按钮
不保存容许标记数据。
2-43
板的定义
2.4.4. 2D Barcode
可通过识别PCB的 2D Barcode确认投入设备的PCB的型号信息，或通过与LTS(Lot
Tracking System)进行联动管理每个PCB 的生产历史记录。
并且还可将第一个设备识别的 PCB 的原始信息发送给随后的设备，从而节省生产时
间。
备注 这些功能只有在购买许可证后才能使用。详情请咨询本公司。
备注 如想激活<2D Barcode> 菜单，请在<系统设置>的条形码类型中
选择<2D Barcode>。

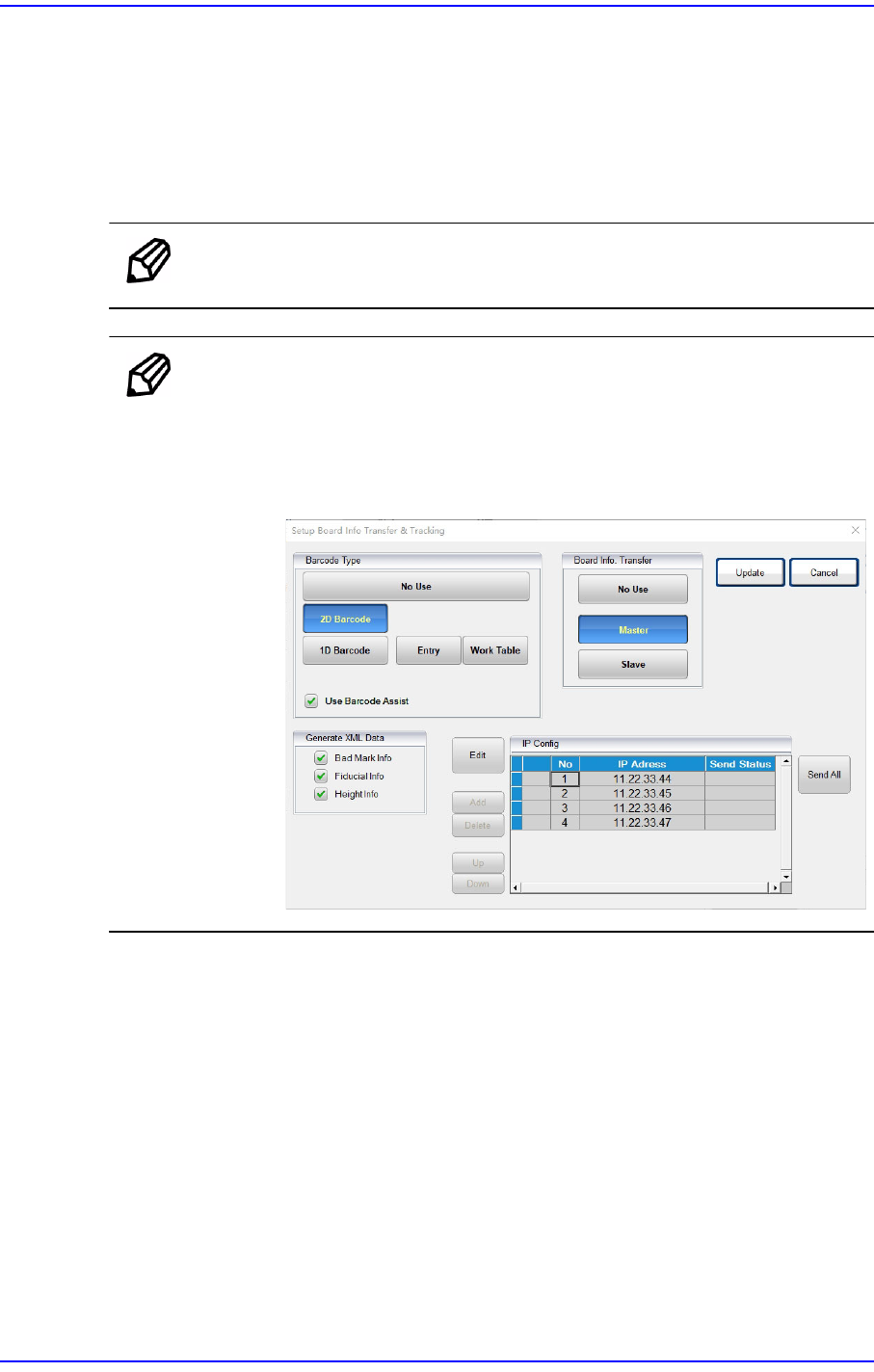

设置路径：<系统设置>→<选项设置> →<一般 >→<Board
Info.Transfer & Tracking Setting>
2.4.4.1. 环境设置
通过识别PCB上的条形码取得搬入设备的PCB 的型号信息，可以联动LTS(Lot
Tracking System)后管理各PCB 的生产履历。
2D Barcode使用时
“C:\SmartCM\bin\SmartMMI.ini” 文件的[Option]项目中设置成IQFEEDER=1,
LotTracking=2, Usebarcode=1。那 么 “Board Definition 对话框的” ‘2D Barcode’ 按
钮被激活。
1D Barcode使用时
“C:\SmartCM\bin\SmartMMI.ini”文件的[Option]项目中设置成IQFEEDER=1,
