Cutting-edge Modular Mounter HM Series Administrator's Guide
LotTracking=1, Usebarcode=0。
Barcode 不使用时(Default设置)
“C:\SmartCM\bin\SmartMMI.ini”文件的[Option]项目中设置成IQFEEDER=1,
LotTracking=0, Usebarcode=0。

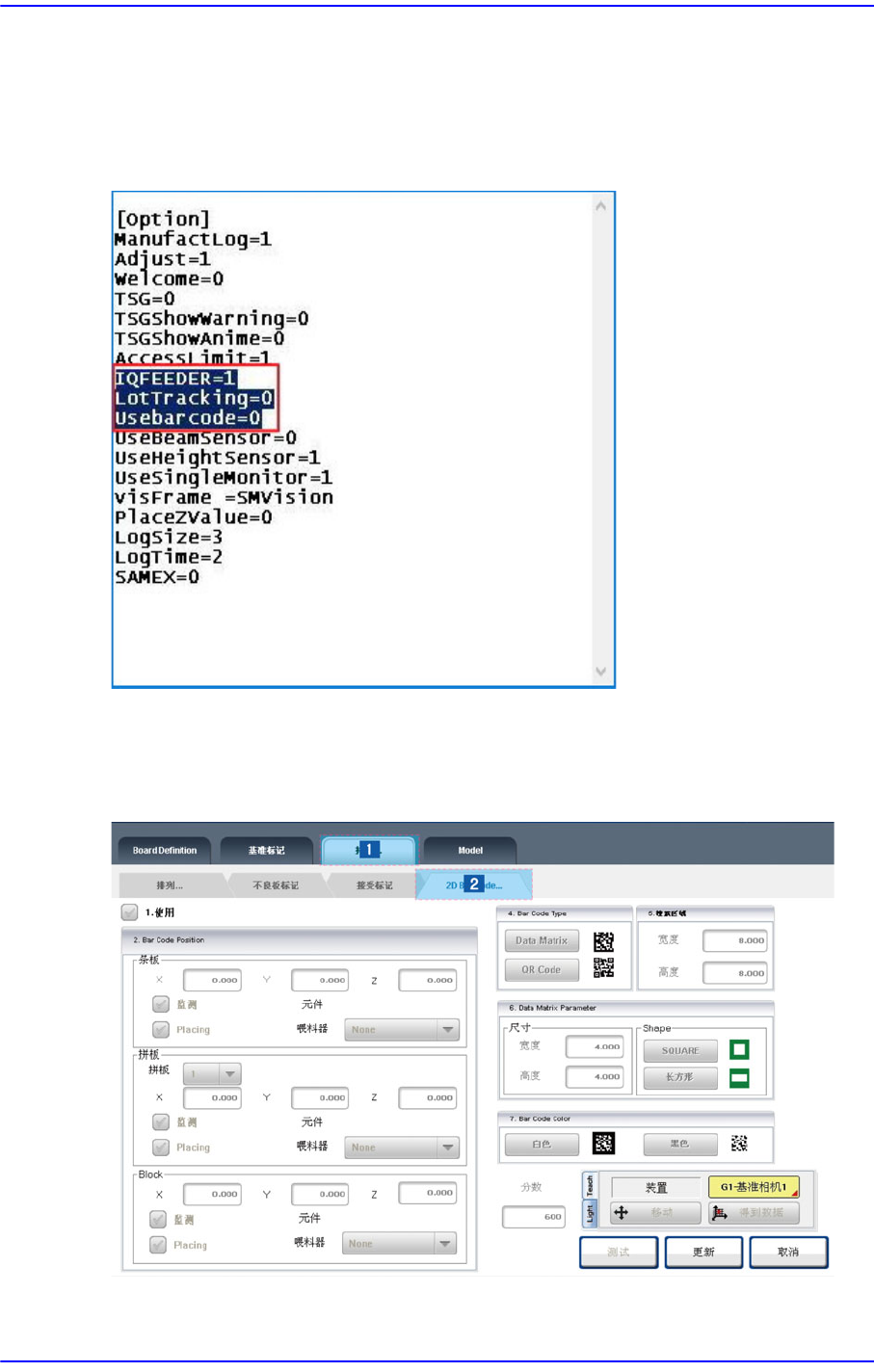

2.4.4.2. Barcode Position
图
2.9 ‘Barcode Position’
对话框
2-45
板的定义
<1.使用 > 校验框
选择、校验2D Barcode 功能使用与否时使用2D Barcode功能。
<2.Bar Code Position >领域
选择供应2D条形码的供料器，或者针对所贴装的2D条形码位置进行示教并且
识别所贴装的2D条形码。
<Board> 领域
可以设置板(Board)的2D条形码位置。
<Array> 领域
设置阵列的2D条形码位置。
<Block> 领域
针对块(Block)的2D 条形码位置进行设置。
<Inspection> 校验框
圈选该复选框时，利用基准摄像机识别所贴装的2D 条形码。
<Placing> 校验框
圈选该复选框时，从<Feeder>组合框上所选定的供料器吸附(Pickup)2D 条形
码并且贴装到相应领域的2D条形码位置。
<Feeder> 组合框
选择供应2D 条形码的供料器，这些2D条形码贴装在板(Board)/阵列(Array)/
块(Block) 上。
示教
针对PCB 上的2D条形码位置进行示教。
照明调节用滚动条
设置检查Barcode 时的照明值。一般设置为5，建议根据Barcode的状态适当
进行调整。

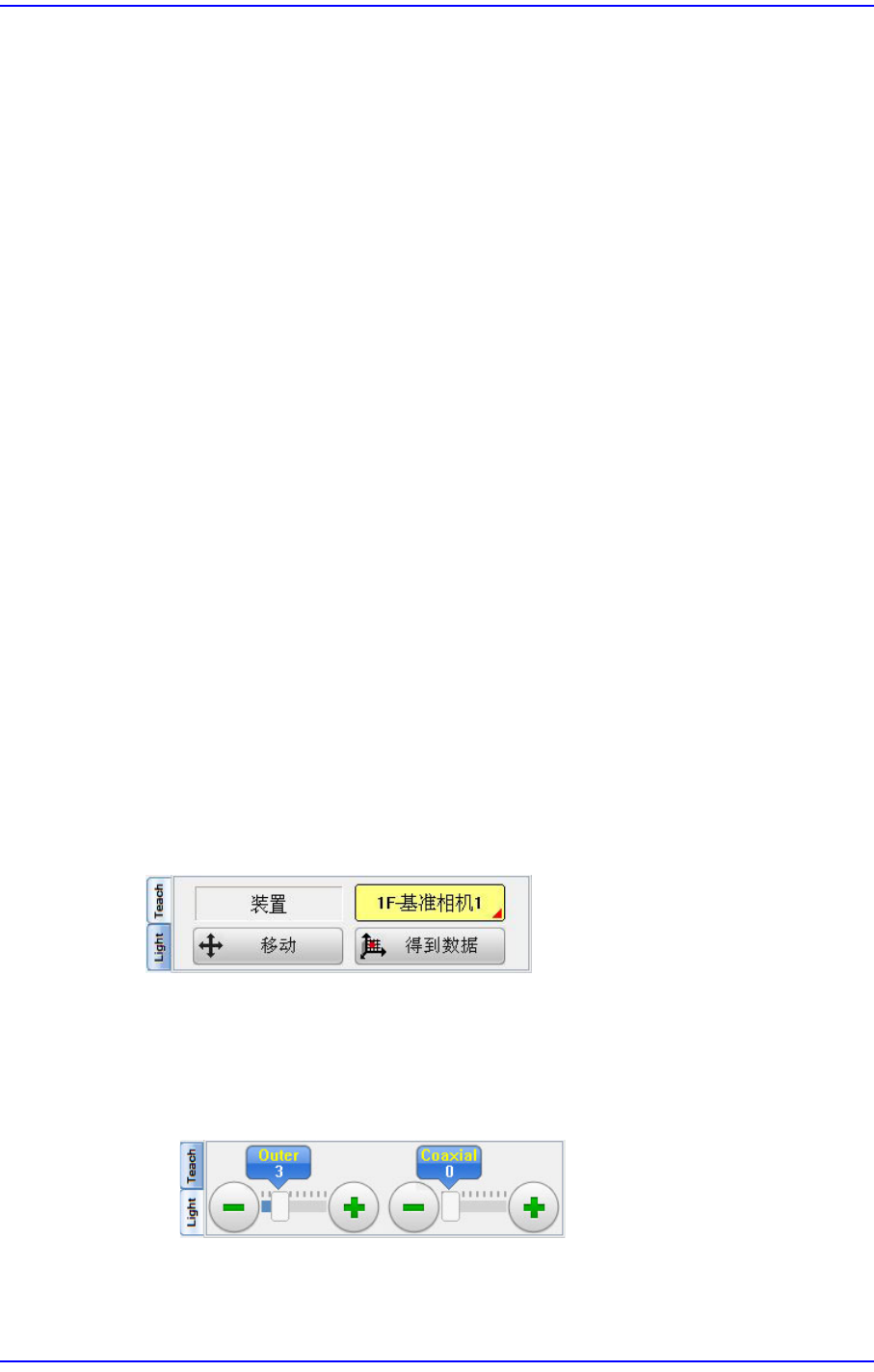

调整照明时，需要如下图所示选择“Light”选项卡。
<4.Bar Code Type>领域
设置2D Bar Code Type。
2-46
Cutting-edge Modular Mounter HM Series Administrator's Guide
<Data Matrix> 选项按钮
固定大小的四角形模块信息储备方式的Barcode。
<QR Code> 选项按钮
纵横两方向信息储备方式的 Barcode。
<5.搜索区域> 领域
在相机获取的形象中设置检查2D Barcode存在与否领域的大小。双击该领域的
编辑框就会出现数字输入窗口。
<宽度> 编辑框
设置X 轴方向检查的范围。一般设置为8 mm。
<高度> 编辑框
设置Y 轴方向检查的范围。一般设置为8 mm。
<6.Data Matrix Parameter> 领域
双击该领域的编辑框就会出现数字输入窗口。
<尺寸> 领域
< 宽度> 编辑框
设置2D 编码的X 方向大小。一般设置为4 mm。
< 高度> 编辑框
设置2D Barcode的 Y 轴大小。一般设置为4 mm。
<Shape>领域
<SQUARE> 选项按钮
设置正四角形条码
< 长方形> 选项按钮
设置直四角形Barcode。
<7.Bar Code Color > 领域
白色:Barcode 比周边亮的情况。
黑色:Barcode 比周边暗的情况。
<分数> 编辑框
设置形象分析时决定2D Barcode 存在与否的基准。建议值为600。双击该编辑框
就会出现数字输入窗口。
<测试>按钮
可确认读取的Barcode数据可否使用。Test 成功则显示如下窗口。
