2-52
Cutting-edge Modular Mounter HM Series Administrator's Guide
<基板数量 > 编辑框
输入要同时生产的模型数。当前只支持最多 2 种模型。双击该编辑框就会出
现数字输入窗口。
<3.模式(model)位置 > 领域
在< 模式(model)类型>组合框选择Block PCB的类型时
设置各块(Block)的贴装原点偏移(offset)。如果不对该块(Block)进行作业，
则选择<Skip>列。
在< 模式(model)类型>组合框选择Multi PCB类型时。

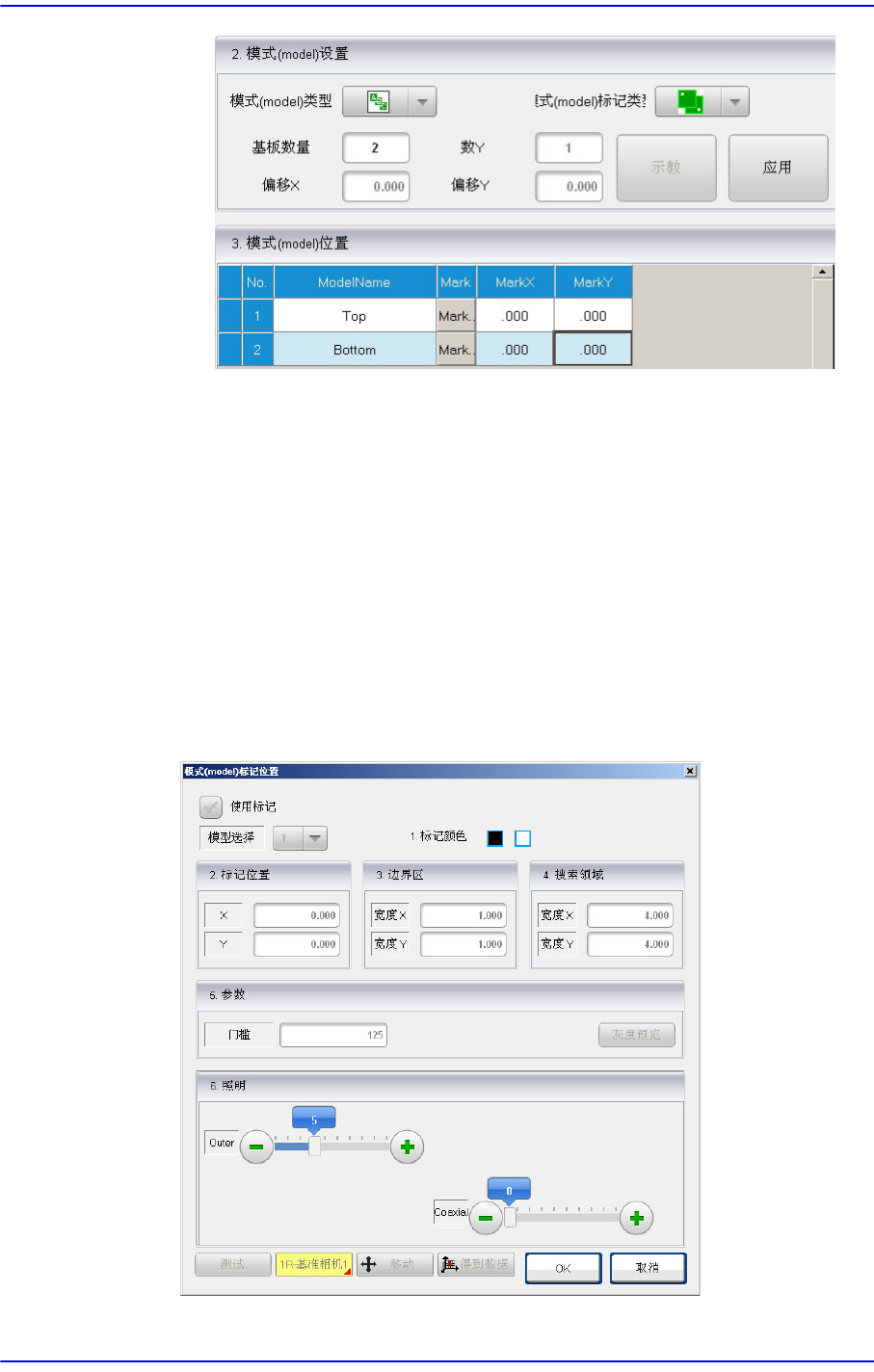

显示模型标示的绝对坐标。按下<Mark..>按钮则出现可以对模型标示进行设
置的如下对话框。
2-53
板的定义
<使用标记> 检查框
要对模型标示进行设置，请首先选择此确认框。
<1.标记颜色>选项按钮领域
黑色：模型标示比周边暗的时候选择。
白色：模型标示比周边亮的时候选择。
<2.标记位置> 领域
输入模型标示的坐标。要示教标示的坐标时自动输入坐标。这里输入的
坐标为以对应模型贴装原点为基准的相对坐标。
在实际位置显示对应PCB的实际贴装原点为基准的绝对坐标系。显示在
“模型标示位置” 对话框<3.示教>领域的坐标为绝对坐标。
<3.边界区> 领域
同时生产两种不同模型时，PCB 搬入到作业站时首先搜索模型标示。
标记的位置会随着PCB而有所不同，因此需要设置模式(Model)标记的
搜索领域，然后在该领域内部识别相当于 <3. 边界领域 >中所设尺寸的近
正方形标记。 这时候，标记形状可以适用圆形、三角形、矩形等形状。
此处把填充模型标示的正四角形大小定义为‘临界领域’。
双击该领域的编辑框就会出现数字输入窗口。
<宽度 X> 编辑框
设置临界领域的X方向大小。
<宽度 Y> 编辑框
设置临界领域的Y方向大小。
<4.搜索领域> 领域
设置从照相机获取的形象中检查模型标示的存在与否的领域大小。双击
该领域的编辑框就会出现数字输入窗口。
<宽度 X> 编辑框
X轴方向设置检查的范围。一般设置为2.5mm。
<宽度 Y> 编辑框
Y轴方向设置检查的范围。一般设置为2.5mm。
<5.参数> 领域
<门槛 > 编辑框
分析形象时设置决定模型标示存在与否的基准。举例模型标示为黑
色时，形象识别时比临界值暗的颜色为黑色比临界值亮的颜色为白
色。
2-54
Cutting-edge Modular Mounter HM Series Administrator's Guide
双击该编辑框就会出现数字输入窗口。默认125。
<灰度预览> 按钮
通过SMVision窗口显示的影像显示为实际可视的不适用临界值的影
像（Real Display）或 MMI识别的适用临界值的影像（Binary）。
<6. 照明> 领域
设置检查模型标示时的照明值。一般设置为 5，请根据PCB和模型标示的
状态适当的调整。
<测试> 按钮
用设置的标示数据检查标示。可以确认设置的标示数据是否正确。
示教
把示教照相机移动到模型标示的位置示教标示位置时使用。
示教各Block 的贴装原点偏移。确认通过Block Offset示教自动设置的各
Block贴装原点偏移坐标，若位置不同请进行修改。
各Block 贴装原点偏移的示教顺序
选择Block PCB搬入的作业站相应的fiducial camera。
在<3. 模式(model)位置> 领域选择Block贴装原点偏移坐标。
按下<移动>按钮移动到当前设置的相应位置。
按下<得到数据>按钮输入当前的坐标。
< 更新> 按钮
保存模型标示相关的设置数据
< 取消> 按钮
不保存模型标示相关的设置数据
<更新> 按钮
保存相关PCB 模型设置数据
<
取消> 按钮
不保存相关PCB模型设置数据
