3-36 Cutting-edge Modular Mounter HM Series A dministrator's Guide 引脚类型为 Coil 时 请选择适合识别线圈元件的模 样。 - ： 清晰地 识别出左右侧的较亮形状时 形状定义 - Lead(Coil 类型 1) 1: 四角形 X 长度 2: 四角形 Y 长度 3: X 间隔 - 左右对称 - ： 左右侧 的亮区形象外侧边缘不清楚时 形状定义 - Lead…
3-35
元件的登记

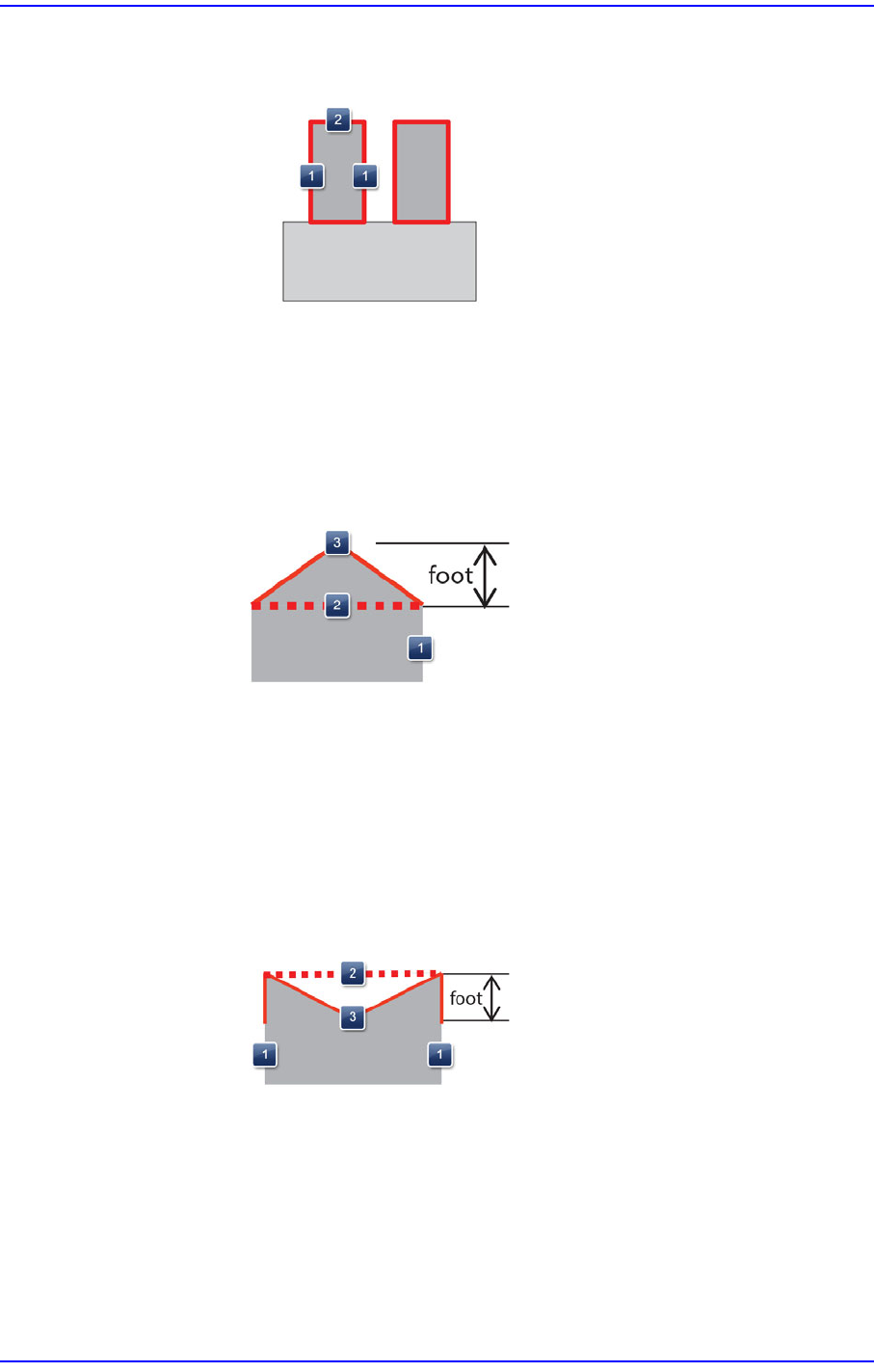

形状定义- Lead(Rectangle)
1:
更改
Lead
的宽度
(
不更改
Pitch)
2:
更改
Lead
的长度
(
不更改
Pitch)
形状定义- Lead(Roof)
1:
更改
Lead
的宽度
(
不更改
Pitch)
2:
更改
Lead
的长度
(
不更改
Pitch)
3:
更改
Foot
的长度
形状定义- Lead(Fork)
1:
更改
Lead
的宽度
(
不更改
Pitch)
2:
更改
Lead
的长度
(
不更改
Pitch)
3:
更改
Foot
的长度
3-36
Cutting-edge Modular Mounter HM Series Administrator's Guide

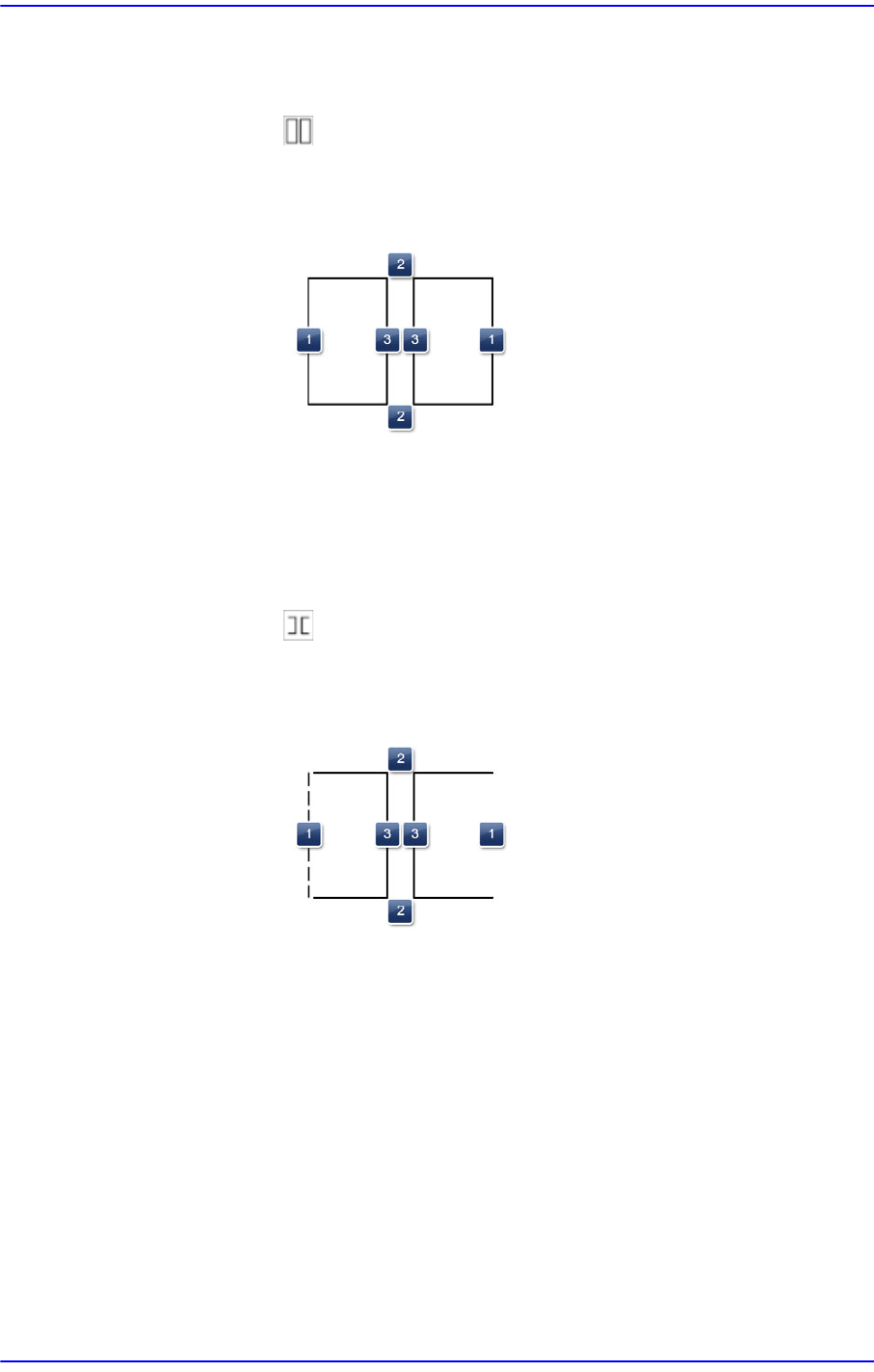

引脚类型为Coil时
请选择适合识别线圈元件的模样。
- ：清晰地识别出左右侧的较亮形状时
形状定义- Lead(Coil类型 1)
1:
四角形
X
长度
2:
四角形
Y
长度
3: X
间隔
-
左右对称
- ：左右侧的亮区形象外侧边缘不清楚时
形状定义- Lead(Coil类型 2)
1:
四角形
X
长度
2:
四角形
Y
长度
3: X
间隔
-
左右对称
3-37
元件的登记

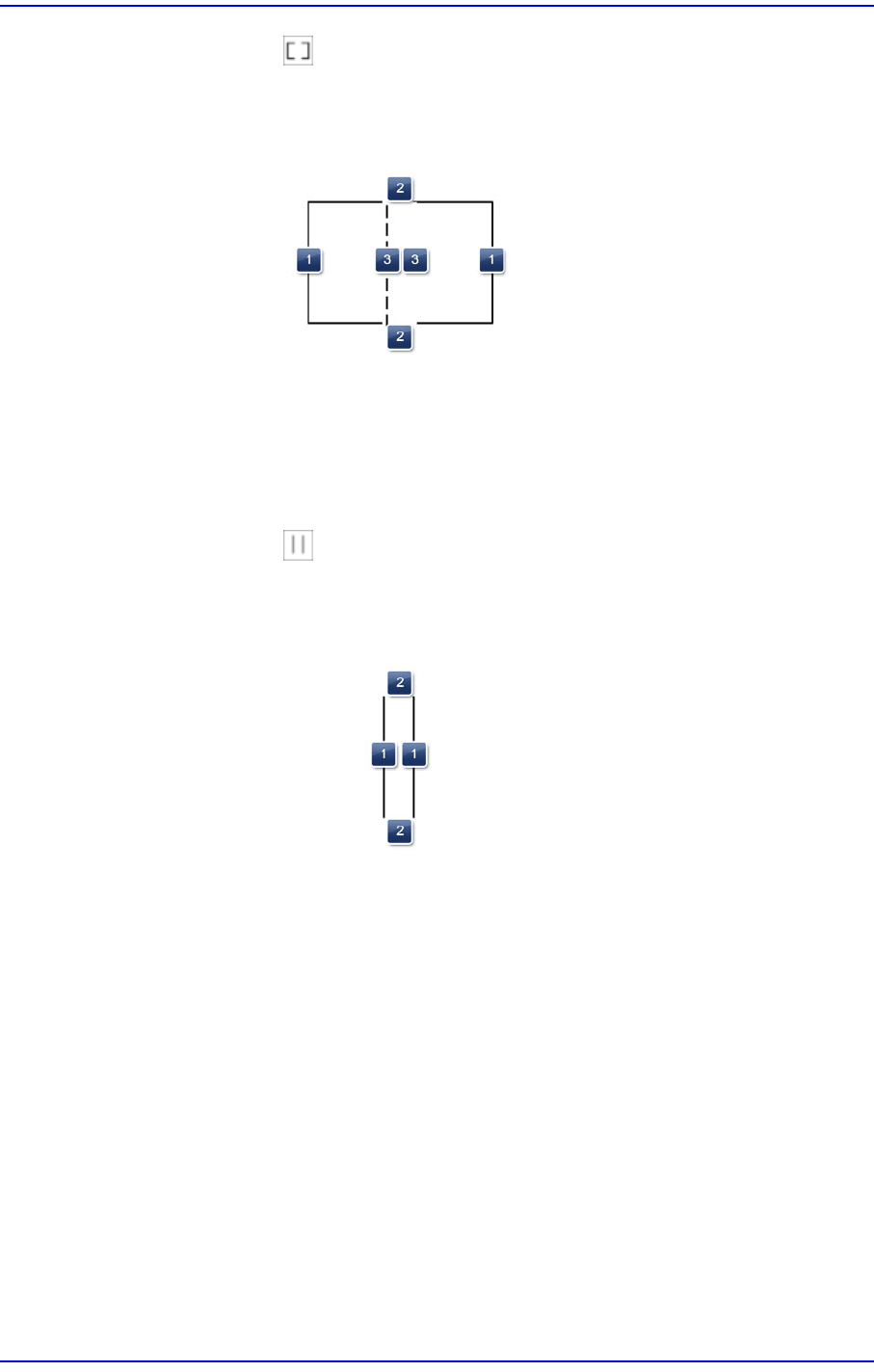

- ：左右侧的亮区形象内侧边缘不清楚时
形状定义- Lead(Coil 类型3)
1:
四角形
X
长度
2:
四角形
Y
长度
3: X
间隔
-
左右对称
- ：清楚地识别元件中间形象时
形状定义- Lead(Coil 类型4)
1: X
间隔
2:
线
Y
长度
-
左右对称
引脚类型为Electrode时
因为适用于四角芯片元件，因此形状固定为四角形。
<Count /XY 数量> 编辑框
引脚的类型为Gull Wing、J Lead、Land时，可以设定所选择的实体存在
多少个引脚。
引脚以元件的本体为中心位于上 / 下时，请输入位于X方向的引脚的数
量。(Lead Direction - Vertical)
引脚以元件的本体为中心位于左 / 右时，请输入位于Y方向的引脚的数
量。(Lead Direction - Horizontal)
