3-86 Cutting-edge Modular Mounter HM Series A dministrator's Guide < 移动测试 > 选项 卡 < 真空 > 按钮 把轴杆内的气压加以 “ON/OFF” 。 < 吸取位置 > 按钮 把悬臂移动到能够以手动方式吸 取元件的位置。 < 重复次数 > 按钮 设置悬臂移动动作的实行次数。 < 移动…
3-85
元件的登记
<照明测试> 选项卡
为了进行元件照明测试而设置了照明值
<实行>按钮
实行元件照明测试。
3-86
Cutting-edge Modular Mounter HM Series Administrator's Guide

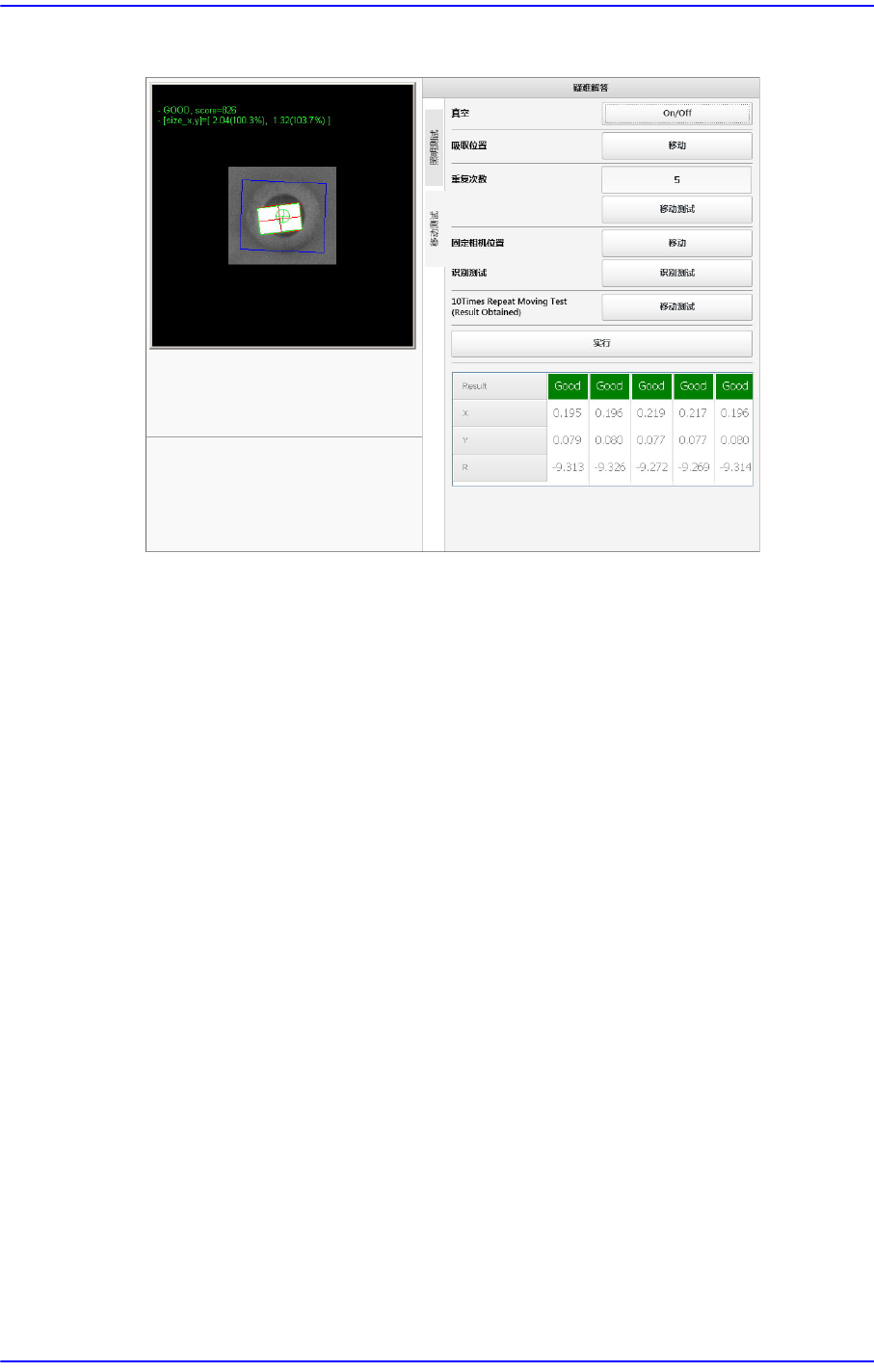

<移动测试>选项卡
<真空>按钮
把轴杆内的气压加以“ON/OFF”。
<吸取位置 >按钮
把悬臂移动到能够以手动方式吸取元件的位置。
<重复次数 >按钮
设置悬臂移动动作的实行次数。
<移动测试 >按钮
按照< 重复次数 >上设置的次数进行移动动作。
<固定相机位置 > 按钮
把悬臂移动到固定相机。
<识别测试 >按钮
实行元件识别测试。
<10Times Repeat Moving Test(Result Obtained)> 按钮
按照< 重复次数 >上设置的次数进行移动动作后，总共反复进行10次识别测
试后得到结果。
<实行>按钮
实行元件移动测试。
4-1
供应装置的设置
第4章. 供应装置的设置
“供料器 ” 子菜单用于编辑有关元件供料器的数据，例如带式供料器、棒状供料器和
托盘供料器。您可以选择要安装在每个供应装置中的元件，并执行吸附点示教和元
件吸附测试。

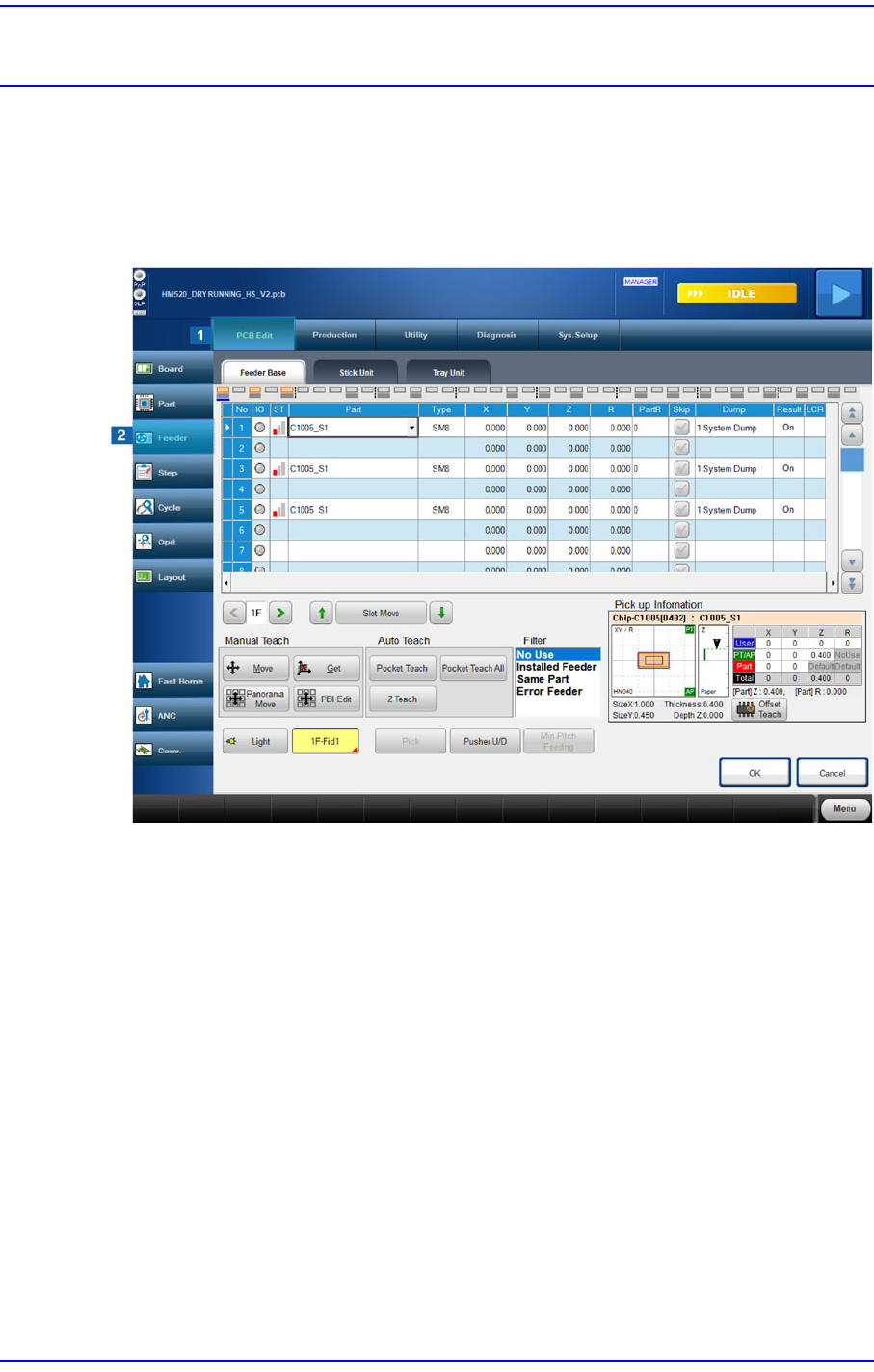

图
4.1 ‘
喂料器
'
菜单的执行顺序
