4-29 供应装置的设置 如下图所示输入 1 号 pocket 的对角线顶点坐标， 以及 X 和 Y 方向 间距。 <1 盛料器有转角。 > 这种功能使 Fiducial 照相 机在托盘的一定范围内移动成为可 能， 将托盘设置 为不完全平行于 X 轴而带 些角度的时候， 这是一种很有用的方法。 1. 选择需要的托盘供 给器 . 2. 拼块设置方法请按 下面的顺序操作。 (1) 在右侧 纸 卷轴对话框里选择 [1 盛料器 …
4-28
Cutting-edge Modular Mounter HM Series Administrator's Guide

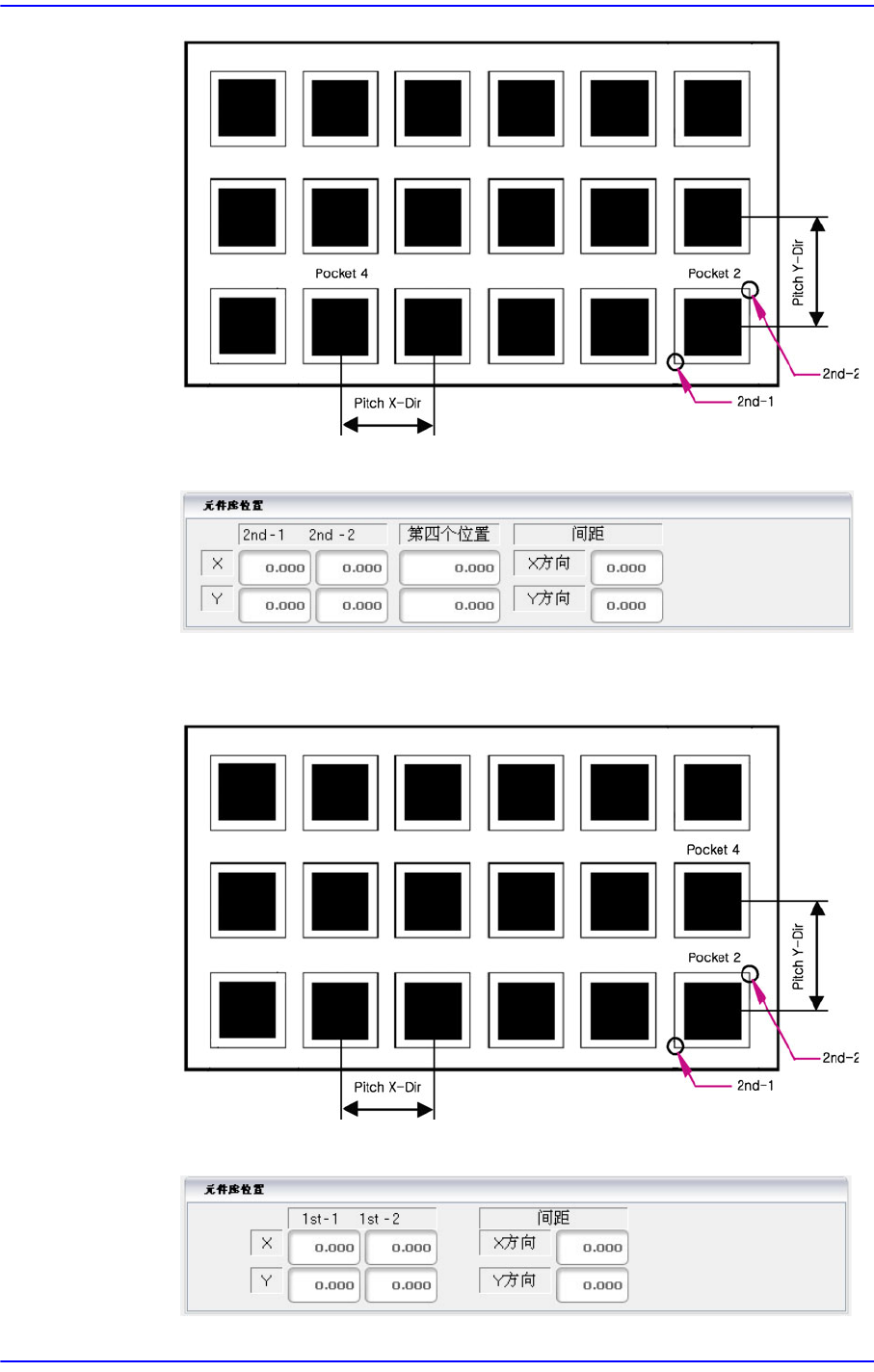

<2槽Y轴>
如下图所示一一输入任何一个 Y 方向的pocket的中心点坐标， 2号 pocket 的
对角线顶点坐标，以及X和Y方向 间距

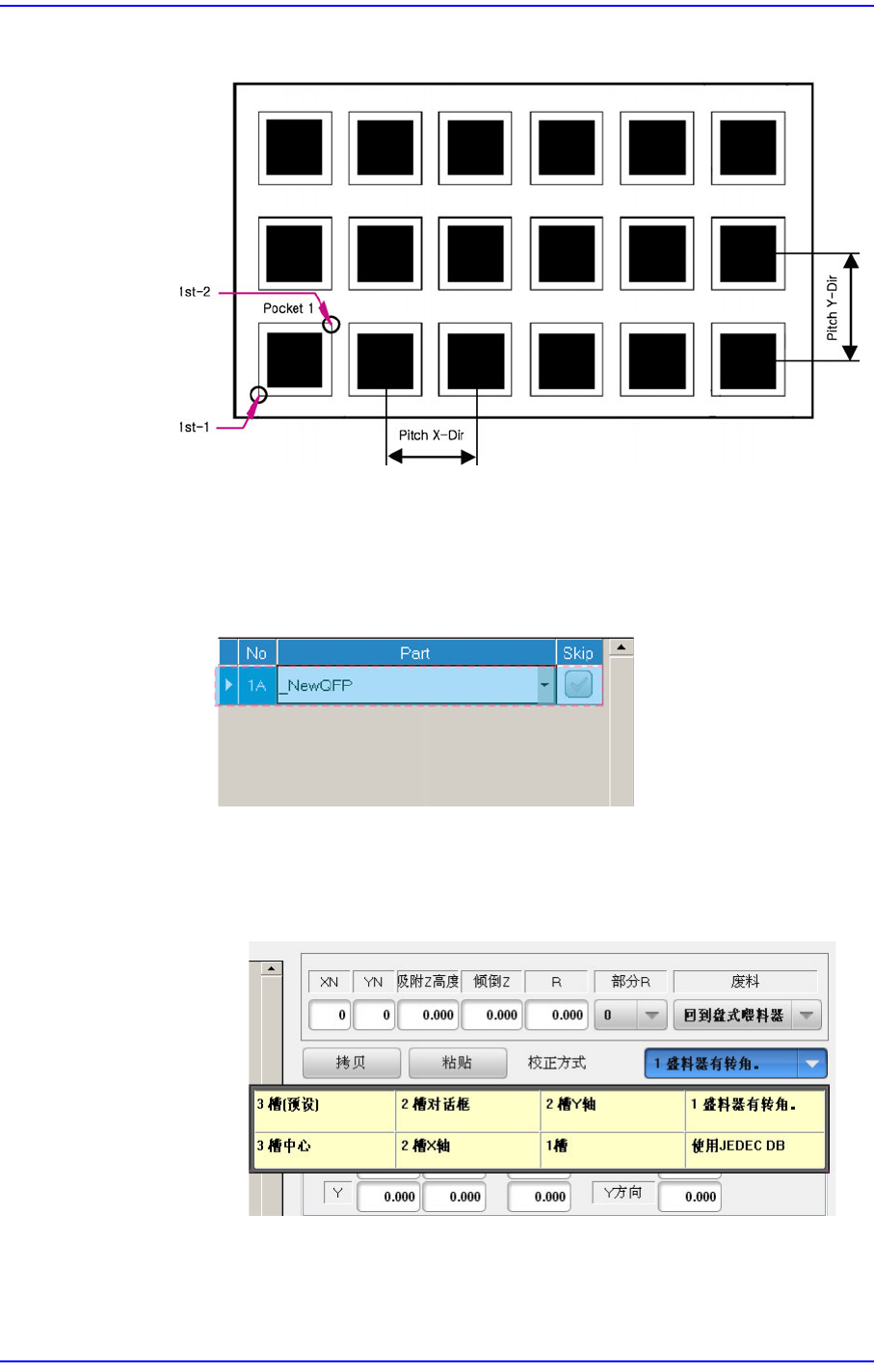

<1槽>
4-29
供应装置的设置
如下图所示输入1号 pocket 的对角线顶点坐标，以及X和Y 方向 间距。
<1 盛料器有转角。>
这种功能使Fiducial照相机在托盘的一定范围内移动成为可能，将托盘设置
为不完全平行于X轴而带些角度的时候，这是一种很有用的方法。
1. 选择需要的托盘供给器.
2. 拼块设置方法请按下面的顺序操作。
(1) 在右侧 纸卷轴对话框里选择 [1 盛料器有转角。] 功能。
(1 盛料器有转角。)
(2) 首先请输入所有拼块的数量。
XN:X 方向的拼块总数量 ( 列)
4-30
Cutting-edge Modular Mounter HM Series Administrator's Guide
YN:Y方向的拼块总数量(行)
注 意 请在确定拼块坐标前一定 "要先" 输入 XN, YN 的值。

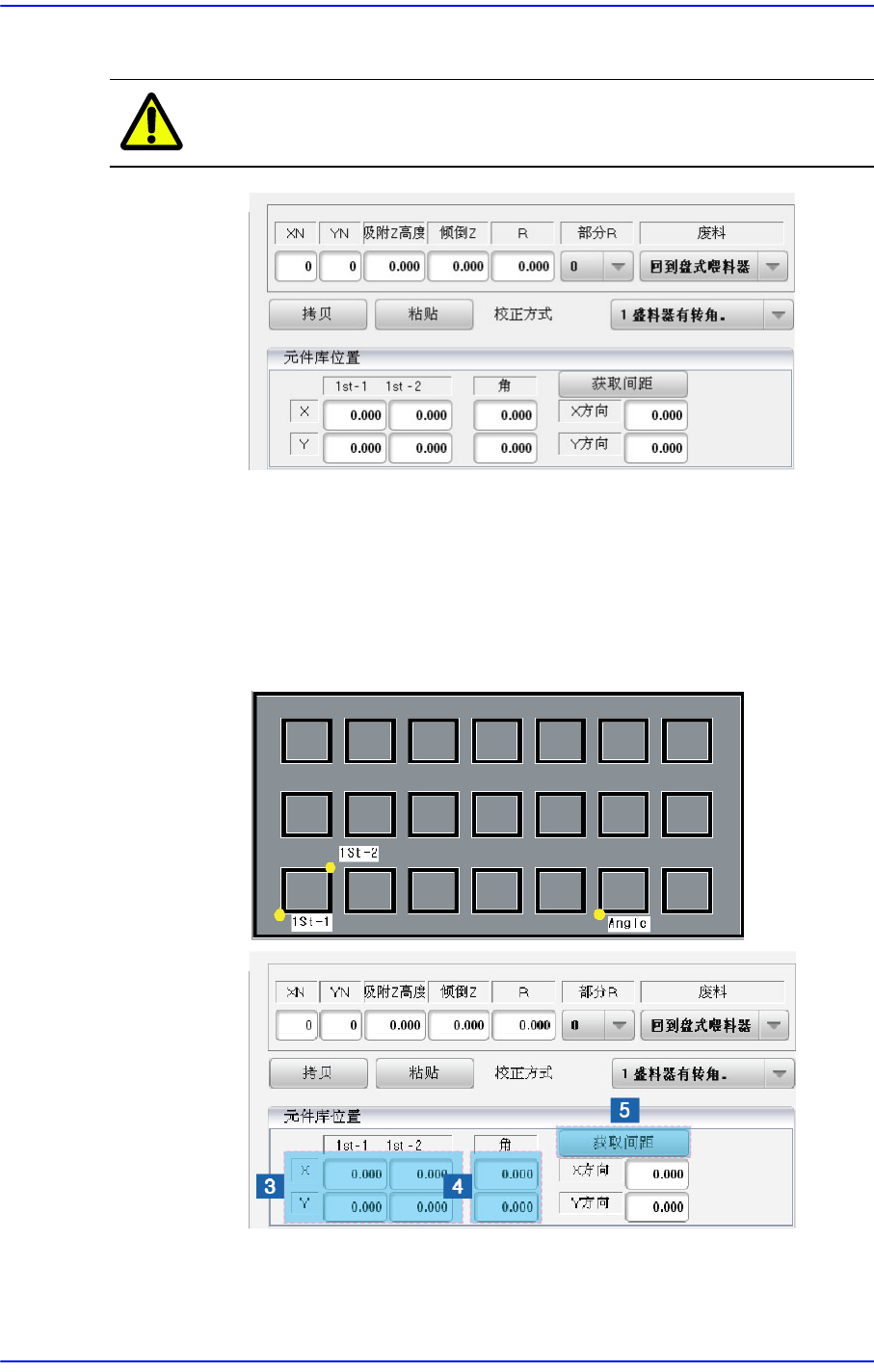

(3) 为了确定第一个拼块对角线角的坐标值(1St1,1St2)，移动各个所在位
置的照相机，使其所在支点和照相机的中心一致，然后点击 <坐标注
册> 键，填入所在位置的坐标值。
(4) 为了获得准确的托盘设置角度，请将照相机朝第一列下端的角坐标
位置移动，使其所在支点和照相机的中心保持一致后，点击< 坐标注
册> 键，填入此时的位置坐标。
(5) 为了获得拼块间Pitch的间隔，请按 <获取间距>键。
