5-8
Cutting-edge Modular Mounter HM Series Administrator's Guide
应组合框被激活。
<拼板> 组合框
选择Array 中需要过滤的Array No。
贴装点超过90个时，可以在其它专用画面设定Array。
<延伸> 检查框
仅在Array PCB 时显示。利用Array PCB的偏移贴装点扩张为一个PCB。
例如，当前贴装点为十个，Array PCB为四个时扩张为共40个贴装点。
注 意 圈选该复选框而已经扩展了贴装点时，解除该复选框的圈选状就
会消除1号拼板PCB的贴装点以外的其它一切贴装点数据。
这时候，重新圈选该复选框针对整体拼板 PCB扩展贴装点，也无
法恢复先前扩展的贴装点信息。
在这种情形下，如果没有修改贴装点数据，则不要保存PCB文件
地结束后重新打开PCB文件。
如果修改了贴装点数据，则重新在T-Solution的T-OLP实行再优
化。
<过滤器> 按钮
指定在“贴装登记” 对话框中显示的贴装点表示条件。
按下此按钮则显示如下过滤功能。
5-9
步骤

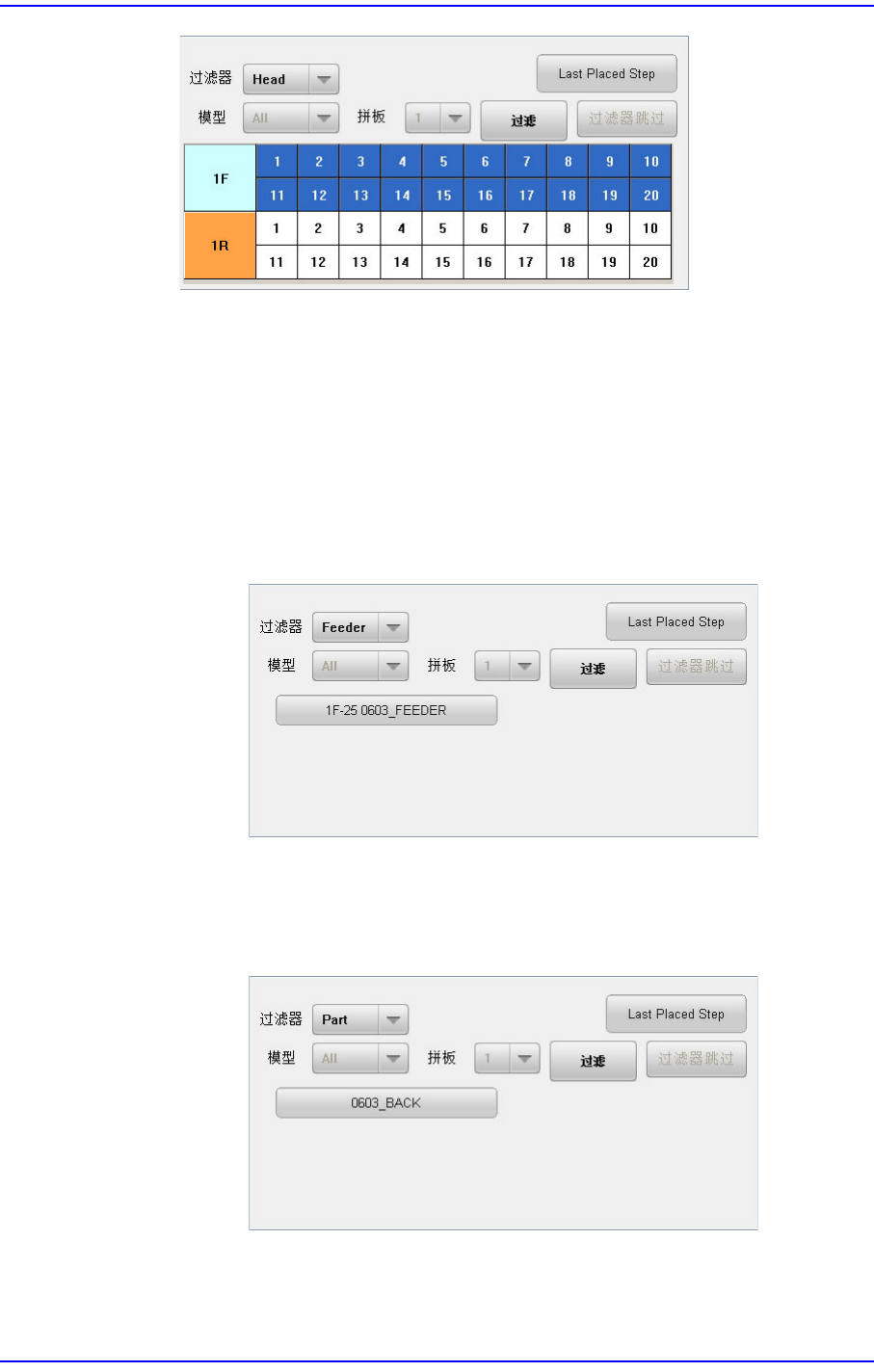

<过滤器> 组合框
选择要过滤的对象。默认‘Head’。
为了查看特定贴装头所贴装的元件而选择“Head”。在下面选择该贴装头
后按下<过滤> 按钮
<过滤器 > 组合框选择Feeder 时
只查看特定供料器所供应的元件的贴装点时选择.
在下列选择事项中选择该供料器后按下< 过滤>按钮.
<过滤器 > 组合框选择Part时
只查看特定元件的贴装点时选择 .
在下列选择事项中选择该供料器后按下< 过滤>按钮
<过滤器 > 组合框选择Ref.时
请在下面组合框选择要标示贴装点的Reference。
5-10
Cutting-edge Modular Mounter HM Series Administrator's Guide
在下列编辑框输入该参考名后按下< 过滤>按钮.
<过滤器>组合框选择Search. 时
利用特定文字过滤贴装点时选择
在<Search> 编辑框输入该文字后按下<过滤器 > 按钮
< 查找> 编辑框
设定需要寻找的文字列。这个时候，在Grid预先指定要找的文字列所在
的列。
按钮
从Grid 上指定的列的当前行以前的行开始寻找在编辑框设定的文字
列。
按钮
从Grid 上指定的列的当前行下一个行开始寻找在编辑框设定的文字
列。
< 过滤>按钮
<过滤器> 组合框中选择的条件，在步骤对话框中只表示已过滤的贴装
点。
< 跳过过滤器>按钮
把过滤的贴装点跳过或解除跳过状态。
