12-16 Cutting-edge Modular Mounter HM Series A dministrator's Guide 7. 按轴测量 Limit 值 。 点击 < 是 > 按钮。 8. 点击 < 更新 > 按钮。
12-15
校正

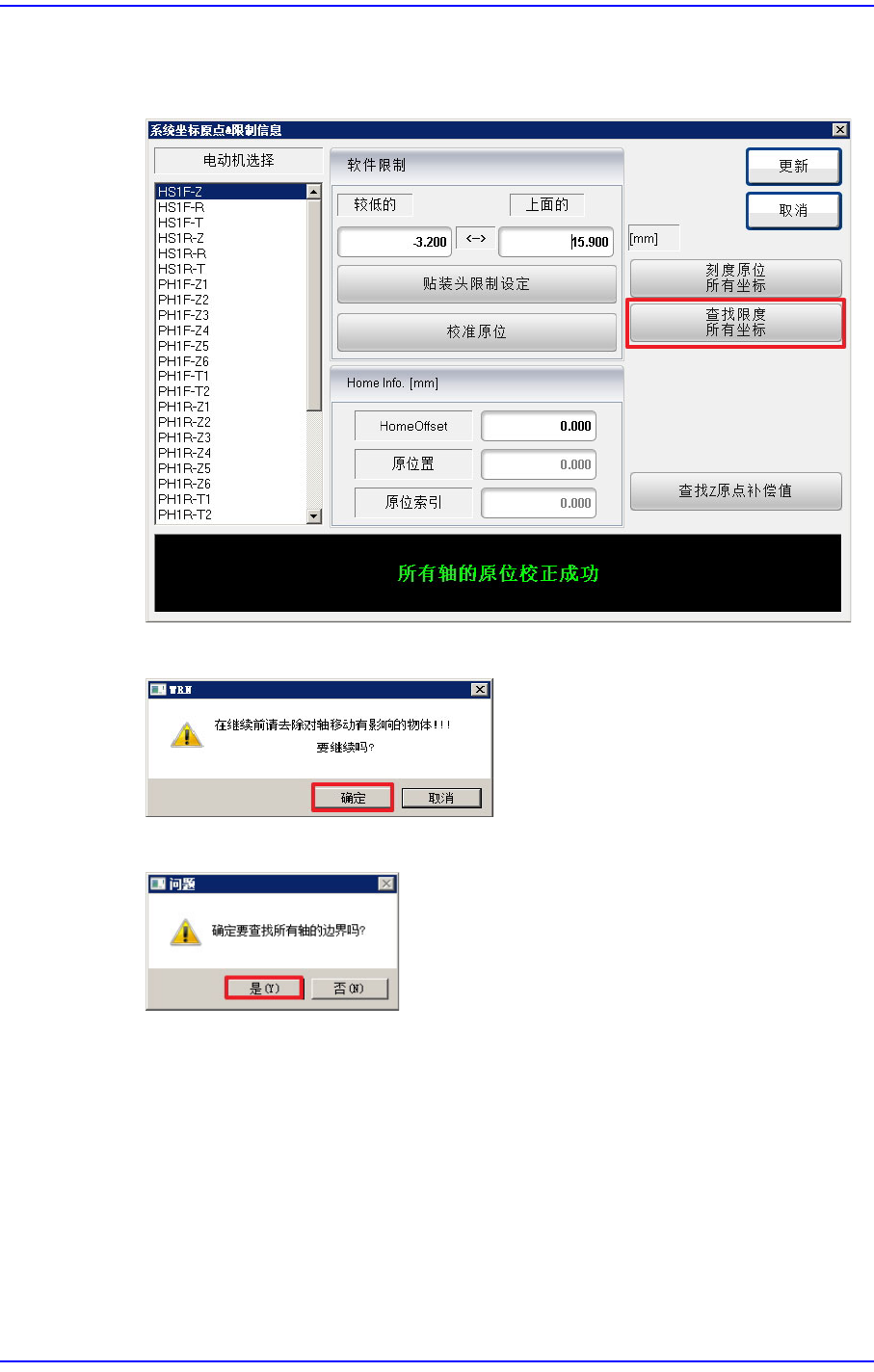

4. 按下<查找限度所有坐标>键。
(按Head Z → Gantry Limit → Conveyor 顺序依次进行)
5. 确认设备内部或Conveyor上是否有物体后， 点击 < 确定>按钮。
6. 点击<是> 按钮。
12-16
Cutting-edge Modular Mounter HM Series Administrator's Guide

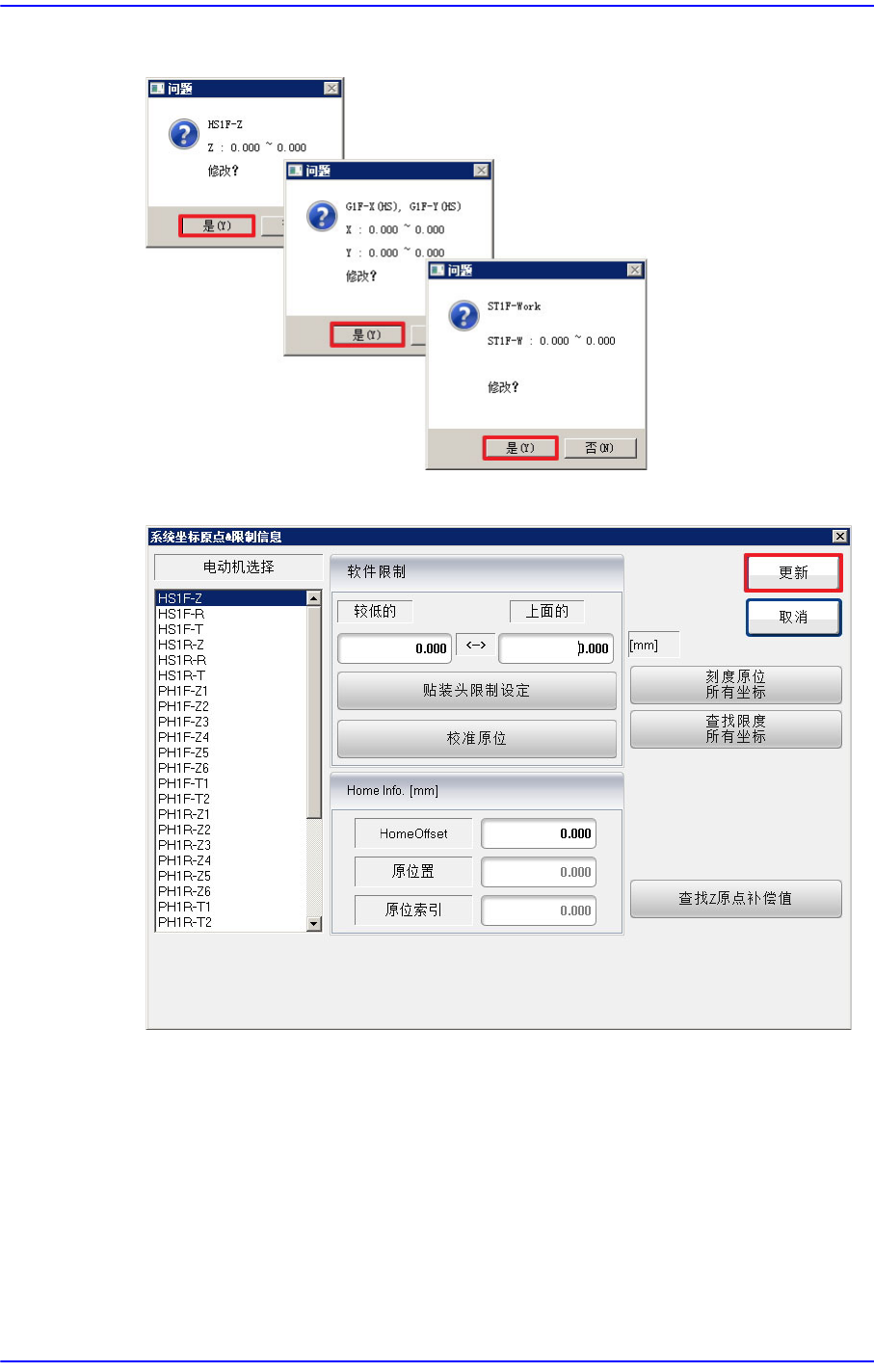

7. 按轴测量 Limit值 。点击<是> 按钮。
8. 点击<更新> 按钮。
12-17
校正

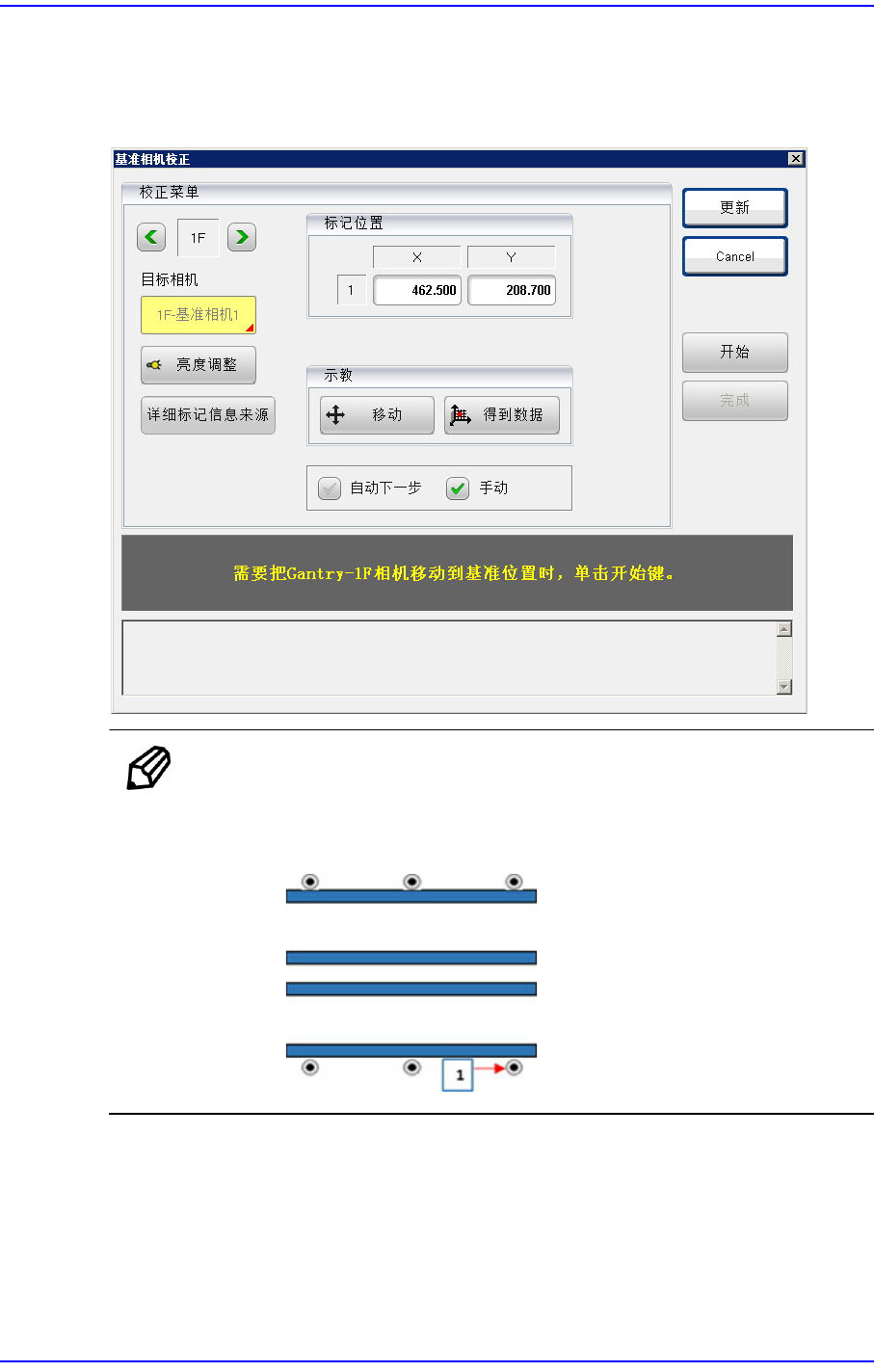

12.1.3. 基准摄像头值(Fiducial Camera Calibration)
基准摄像机是一切校正作业的基准，因此首先进行基准摄像机的刻度(Scale) 校正作
业。
备注 需要执行基准相机的比例(Scale)校正作业时，应该先对基准标志
进行示教。选择1F, 1R 的 <符号位置>领域，对下面基准符号的
位置进行Teaching。
