Cutting-edge Modular Mounter HM Series Administrator's Guide

xxvi

关于说明书

 手册内容

本设备的手册内容如下：

 Handbook

 Operation Handbook

简要记述现场作业人员为生产 PCB 而进行的一系列过程。

 Maintenance Handbook

简要记述有关设备维护的基本事项。

维护之前的准备工作、日常检验、定期检验、清扫和注油方法、消耗品的

定义和更换时间及更换方法。

 管理人员指南(Administrator’s Guide)

说明了为生产PCB而进行编程，或者为与设备系统设置等有关的各种维护

及设置。使用者帐号管理及权限设置、基板的定义、元件登记, 供应装置设

置、贴装步骤（Step）编程、生产设置、示教和贴装试验、设备校正、系统设

置、设备诊断、工具菜单设置(Utility Menu Setup) 及生产信息管理。

 检修指南 (Troubleshooting Guide)

介绍设备错误的定义及其处理方法。

错误代码的定义及其处理方法 , 对于未定义的错误的定义及其处理方法。

 技术信息指南(Technical Reference)

提供维护部件信息和丰富的技术图纸。

 本手册中所用安全指示之外的符号。

所用符号的意义如下。

参考表示与说明的内容有关的部分内容。

备注表示与本文的说明有关的有用的信息或述语的定义。

 对话框或者信息框内的项目

说明MMI的画面时所使用的述语如下。

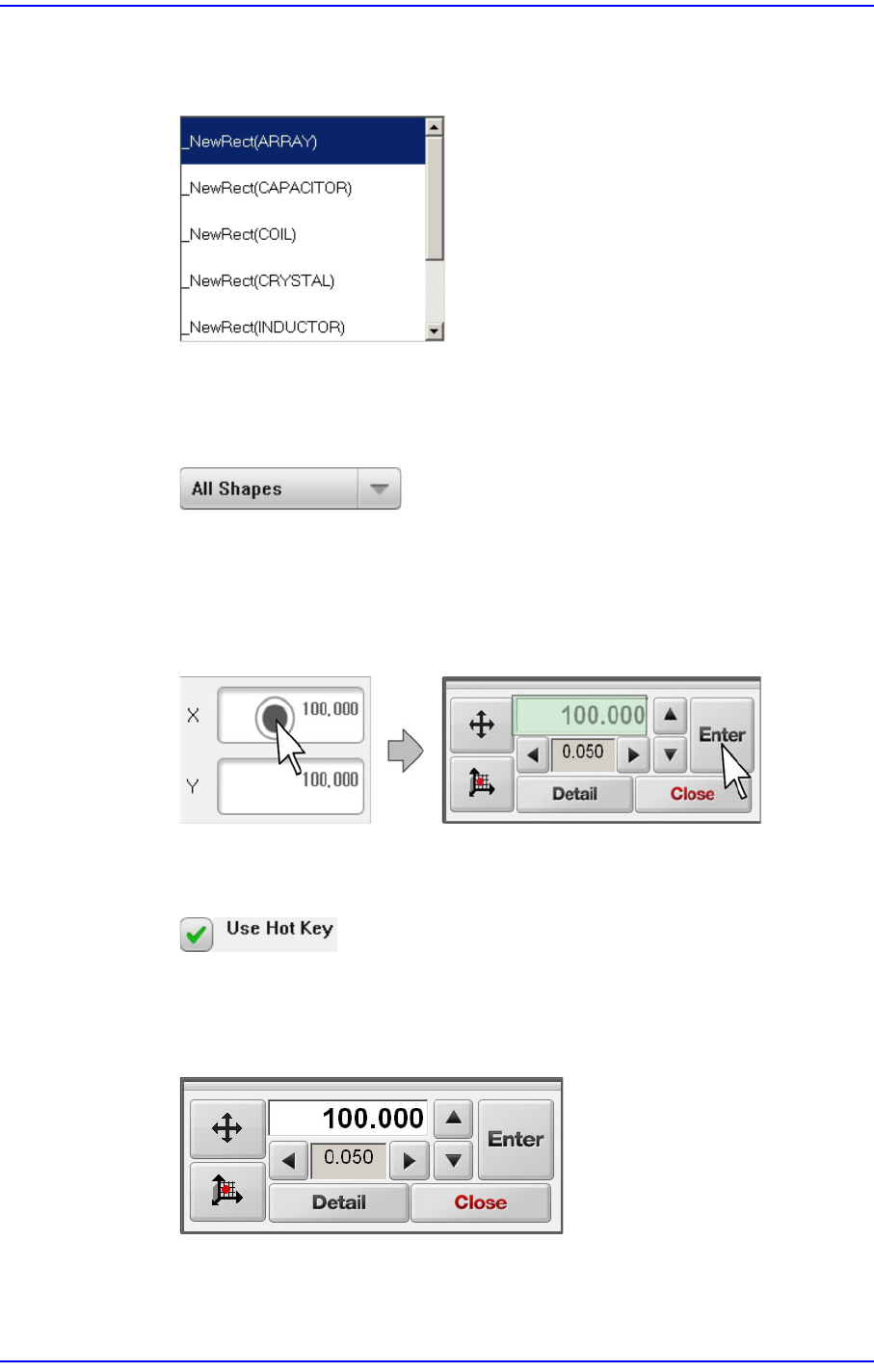

前言

xxvii

 目录箱

从预先输入的诸多项目中，可以选择其中一项。

 组合框

从预先输入的诸多项目中，可以选择其中一项，这一功能两者同一。但，组

合框的右侧有向下箭头按钮，按此健时显示全部项目。

 编辑框

可以输入数值的框(Box)。双击彩色部分就会出现能够输入数值的数字输入

窗口。

在数字输入窗口输入所需要的数字后轻触<Enter>键。

 复选框

决定所提示的功能的使用与否，或者在诸多选项中选择多项的按钮。

 数字输入窗口

可以通过该数字输入窗口把数值输入编辑框上。数字输入窗口有两种，基本

形态是Simple型。轻触<Detail>键时，数字输入窗口将转化到Detail型。

Cutting-edge Modular Mounter HM Series Administrator's Guide

xxviii

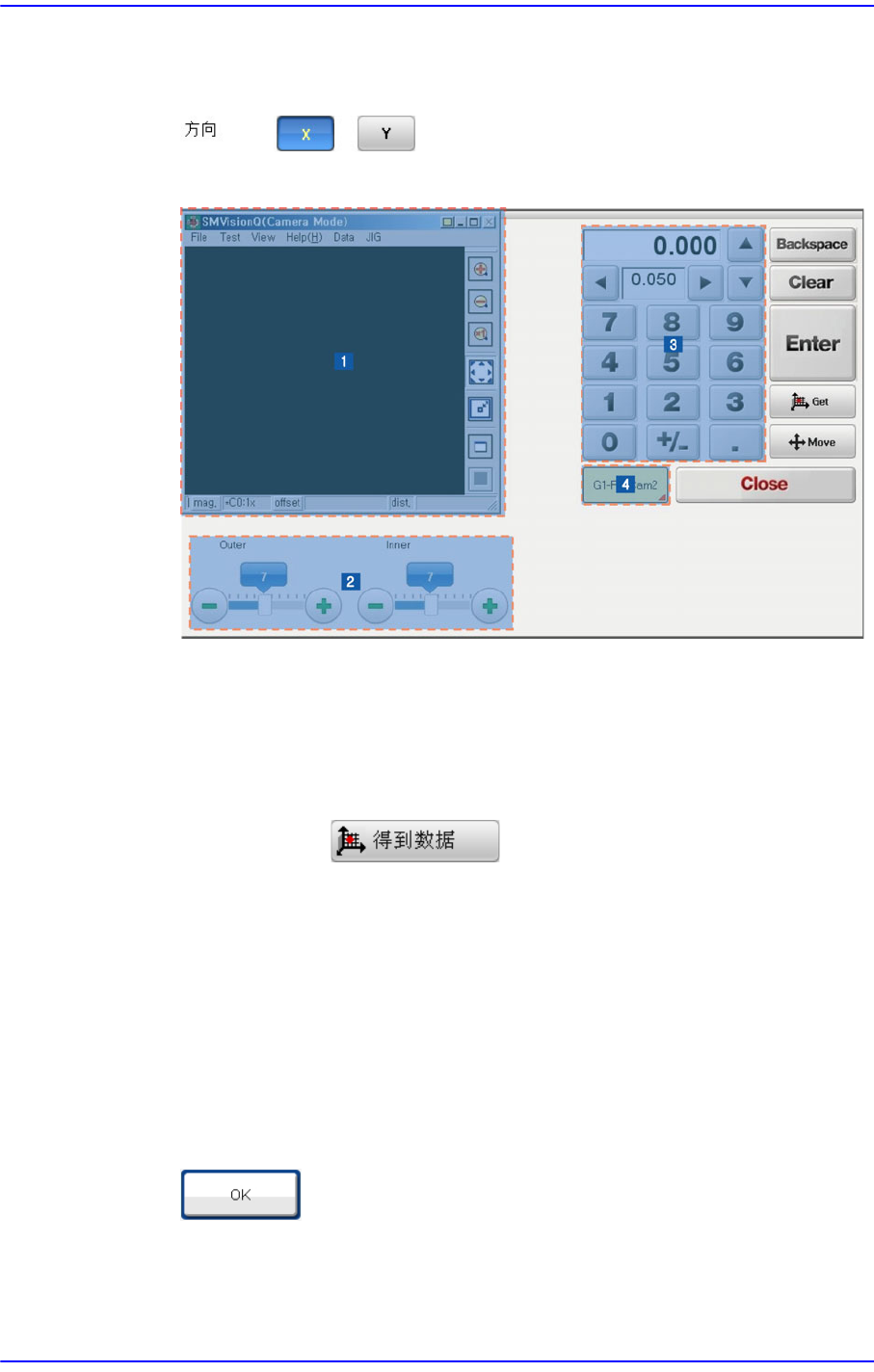

 选项按钮

诸多选项中只选一项时使用的按钮。轻触一项后其它选项就被解除选择。

 示教工具群

1: Vision

窗

照明调节用滚动条

数字输入窗口

4: Selection control

需要执行“示教工具群” 对话窗口时，双击表示坐标的编辑框或格子(Grid)区

域的Cell 后轻触键。

可以为了示教特定位置或识别标记而执行下列动作：

 选择用控件：选择基准摄像机。

 移动：把摄像机移动到当前设定的位置。

 坐标登记：获得当前摄像机位置的坐标。

 照明：针对示教或检查标记时的照明亮度进行设置。

 确认按钮

按下此键时，能执行指定操作。

 领域

在这一部分，具结以上说明的内容，在本说明书中以领域的上位名称作为基

准称 “<XX> 领域”。
