12-177 校正 3. 选择 < 自动校正 > 按钮以 自动执行校准。 4. 校准完成后， 单击 < 更新 > 按钮 保存结果。
12-176
Cutting-edge Modular Mounter HM Series Administrator's Guide

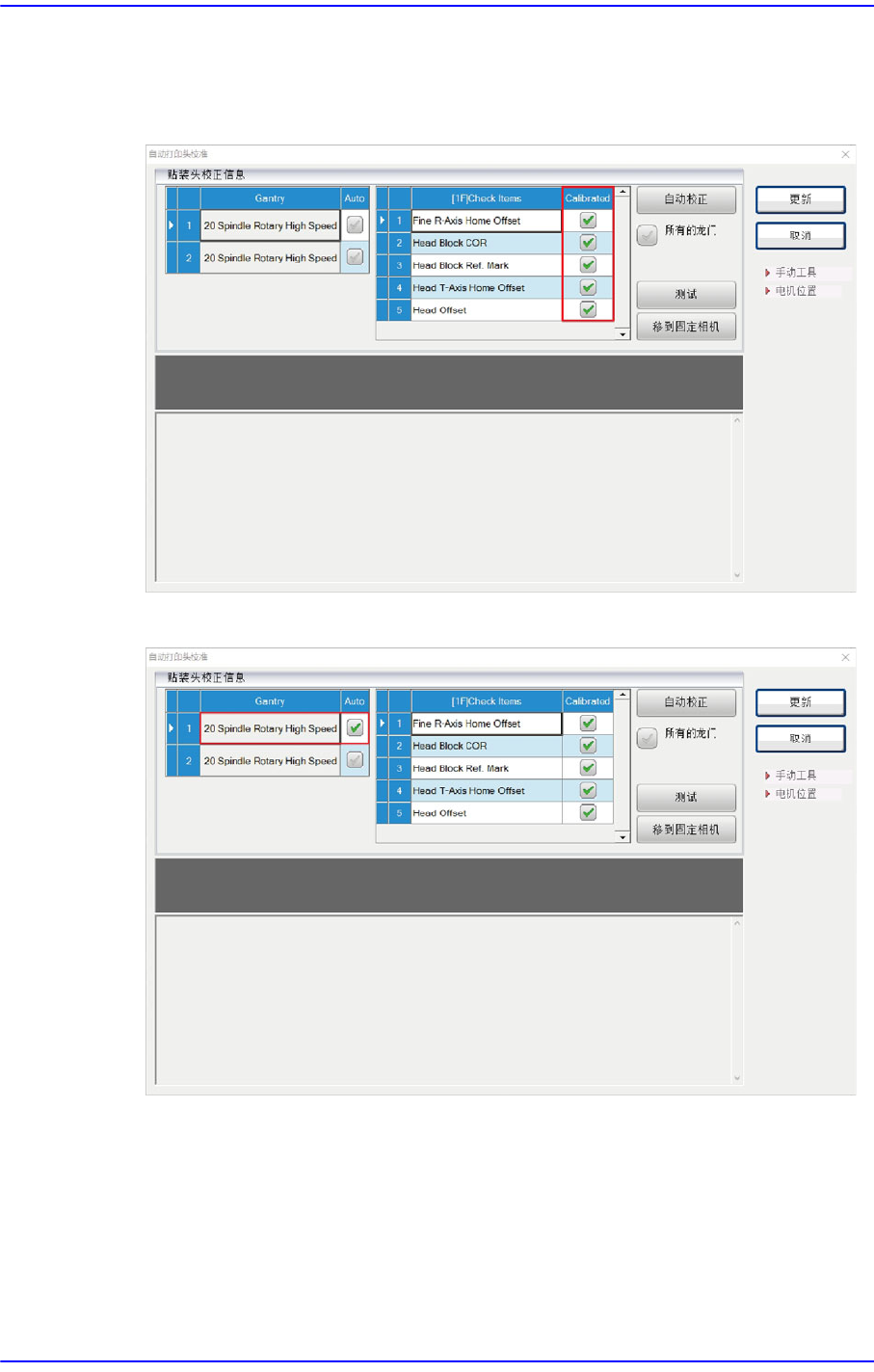

以下是执行头部自动校准的方法：
1. 在进行校准之前，请确保选中“Calibration Item”区域中的所有<Calibrated>复选
框。如果未选中所有复选框，则无法执行此校准。
2. 在“ 选择悬臂”区域中，选择要校准的悬臂并选中<Auto>复选框。
12-177
校正

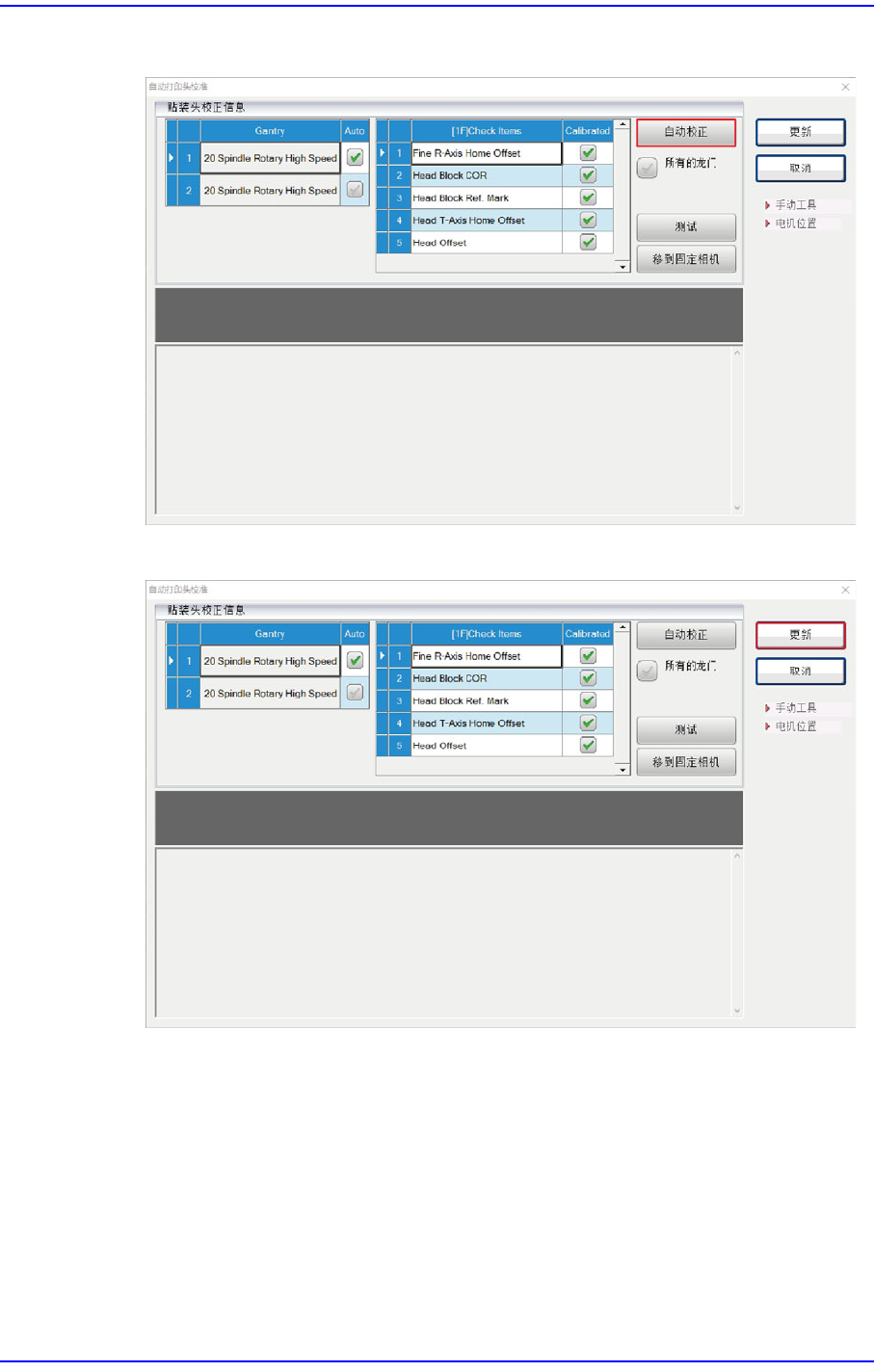

3. 选择<自动校正>按钮以自动执行校准。
4. 校准完成后，单击<更新>按钮保存结果。
12-178
Cutting-edge Modular Mounter HM Series Administrator's Guide
12.2. 贴装头
警 告 指定的管理人员以外的用户变更设备的设定状态，会严重损伤设
备或受到伤害。
指定的管理人员以外，请勿任意改变设备的设定状态。
12.2.1. 贴装头
设定有关贴装头的选项并且设定特定条件下的悬臂待机位置。选择该键就会出现下
列对话框。
图
12.16 “
头
” TAP
对话框
1: Grid
领域
Gantry选择用箭头键
1F:显示当前选定的Gantry。
按下箭头键后选择需要检查设定值的Gantry。
