2-2 Cutting-edge Modular Mounter HM Series A dministrator's Guide 2.1. ‘ 基板 ’ 概要 在 “ 基板 ” 子菜单设置下 列信息 ： 1) PCB 的坐标系 PCB 所使用的各种 位置信息是以坐标进行识别的。 作业中使用的 各种位置信息 会随着设定坐标系而不同， 因此首先设置 影响坐标的栏目。 各栏目的详细内容请参阅 “2.2.1.PCB 坐标系的设定 ”…
2-1
板的定义
第2章. 板的定义
‘基板 ’ 菜单可以在针对贴装元件的 PCB 创建或编辑作业信息时使用。

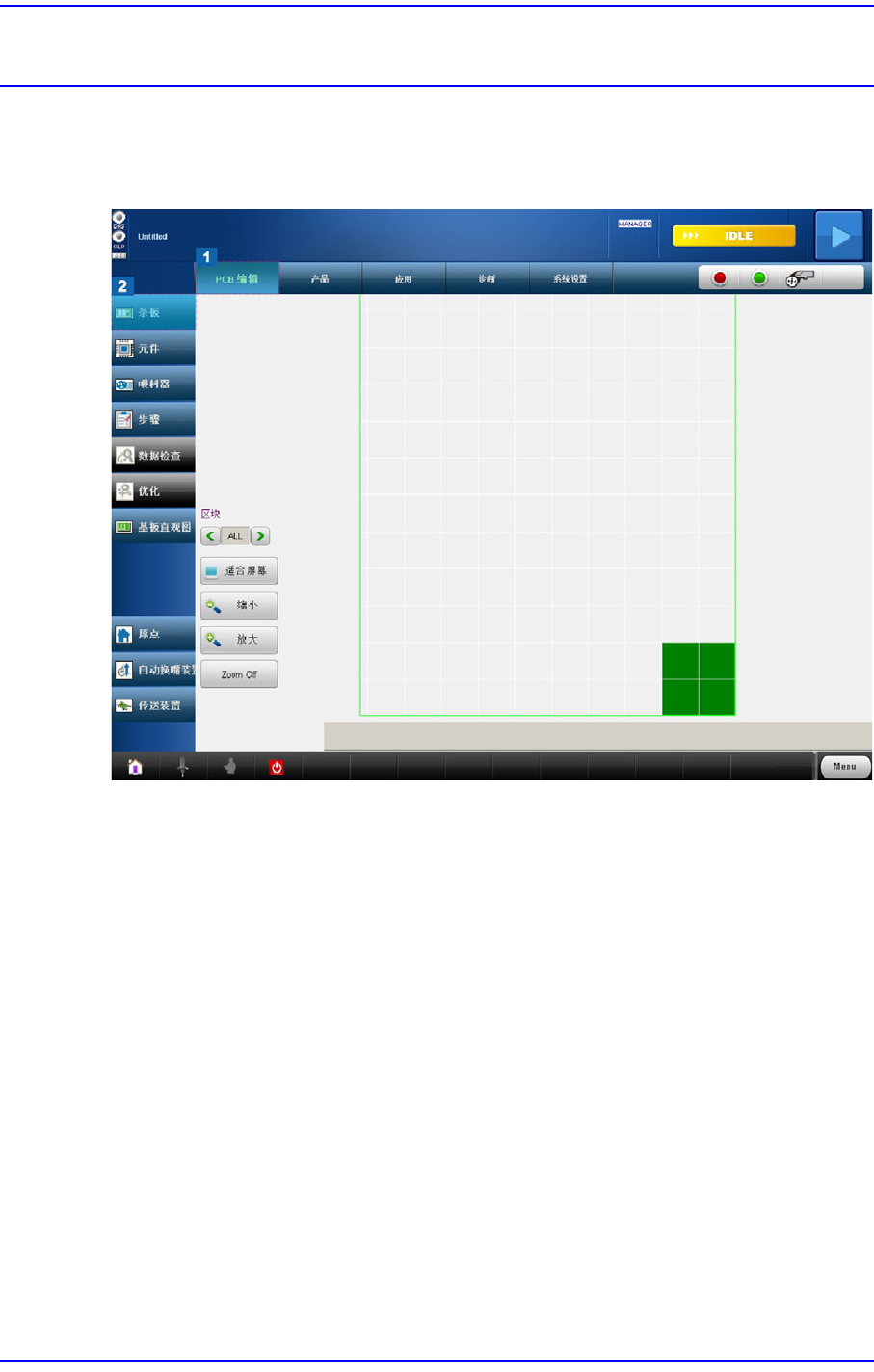

图
2.1 ‘
基板
’
菜单的执行顺序
2-2
Cutting-edge Modular Mounter HM Series Administrator's Guide
2.1. ‘基板’概要
在“ 基板” 子菜单设置下列信息：
1) PCB的坐标系
PCB所使用的各种位置信息是以坐标进行识别的。作业中使用的各种位置信息
会随着设定坐标系而不同，因此首先设置影响坐标的栏目。
各栏目的详细内容请参阅“2.2.1.PCB坐标系的设定”。
<3.坐标> 组合框
<4.Initial Theta>领域
<5.Place Origin> 领域
2) PCB的尺寸及运行数据
设置了PCB 的尺寸后，为了把PCB载入工作站(Station)而需要根据PCB的宽度
设置传输轨道的宽度。
然后，针对载入工作站 (Station)的PCB被稳定地固定在作业位置的方式进行设
置，针对贴装在该PCB的元器件的最大高度而设置Z 轴的移动高度。
各栏目的详细内容请参阅“2.2.2.PCB的尺寸及运行数据的设置”。
<7.板的大小> 领域
<8.操作> 领域
3) 针对位置补偿的相关设置
需要针对根据各PCB特性而补偿贴装位置信息的各种选项进行设置。
基准符号(Fiducial Mark)设定
为了补偿PCB的贴装坐标而针对基准标记识别的相关数据进行设置。详细
内容请参阅“2.3.基准符号 (Fiducial Mark) 设定” 。
Array PCB 设定
如果是阵列PCB，需要针对阵列的结构与各阵列PCB的贴装原点的设置而设
置阵列偏移(Offset)。详细内容请参阅“2.4.Array PCB 设定
”。
4) 阵列PCB 的相关选项
进行阵列PCB 作业时，可以为了提高作业效率而对选项(Option)进行设置。
Bad Mark
可以针对指示不良阵列的不良标记进行设置，从而省略该阵列PCB 的作业。
详细内容请参阅“2.4.2.Bad Mark 设定”。
接受标记(Accept Mark)
指示良品阵列，从而只对该阵列PCB进行作业。详细内容请参阅 “2.4.3. 接受
标记(Accept Mark)设置”。
2-3
板的定义
2D Barcode
利用粘附着2D条形码的PCB进行作业时，可以针对该条形码的识别作业进
行设置。详细内容请参阅“2.4.4.2D Barcode”。
5) Model
可以针对Block PCB作业或者2 种相异型号混流的多PCB 作业进行设置。详细内
容请参阅“2.5.Model”。
