13.6.2. 振动式喂料器

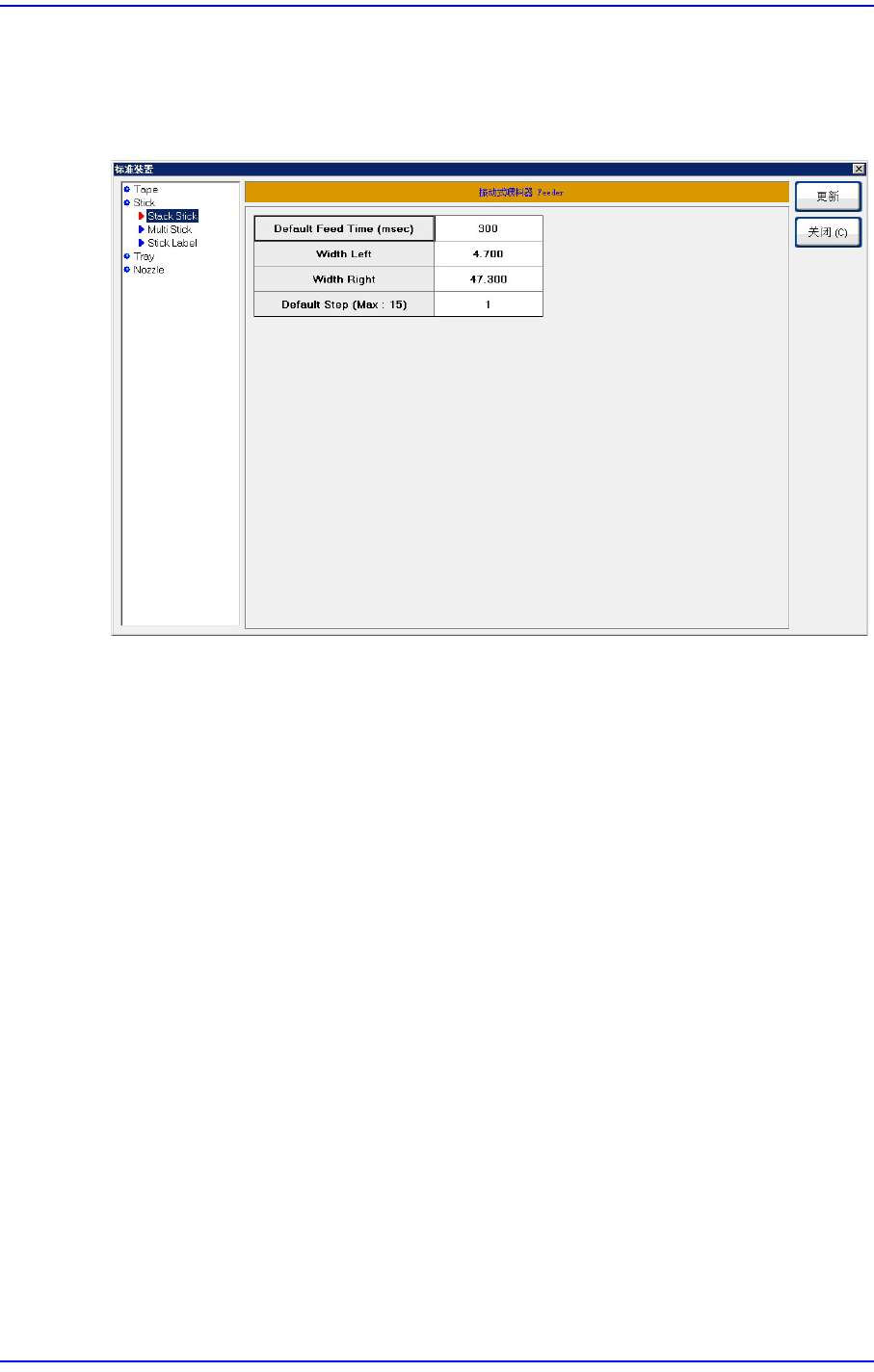

以下画面是在目录框中选择 “Stick”时。 设定有关管式喂料器的数据。
图
13.21 “
标准装置
-
管式
”
对话框
目录箱
选择将要设定的管式喂料器形式。
<默认流入时间[兆秒]> 编辑框
设定推料时间。
<宽度( 参考前面)> 领域
<左边> 编辑框
设定管式喂料器的左侧宽度。
<右边> 编辑框
设定管式喂料器的右侧宽度。
<默认步骤> 编辑框
设置根据Stick Feeder Type的各Stick Feeder的基本Stick 数。
13-58
Cutting-edge Modular Mounter HM Series Administrator's Guide
13.6.3. Tray Feeder

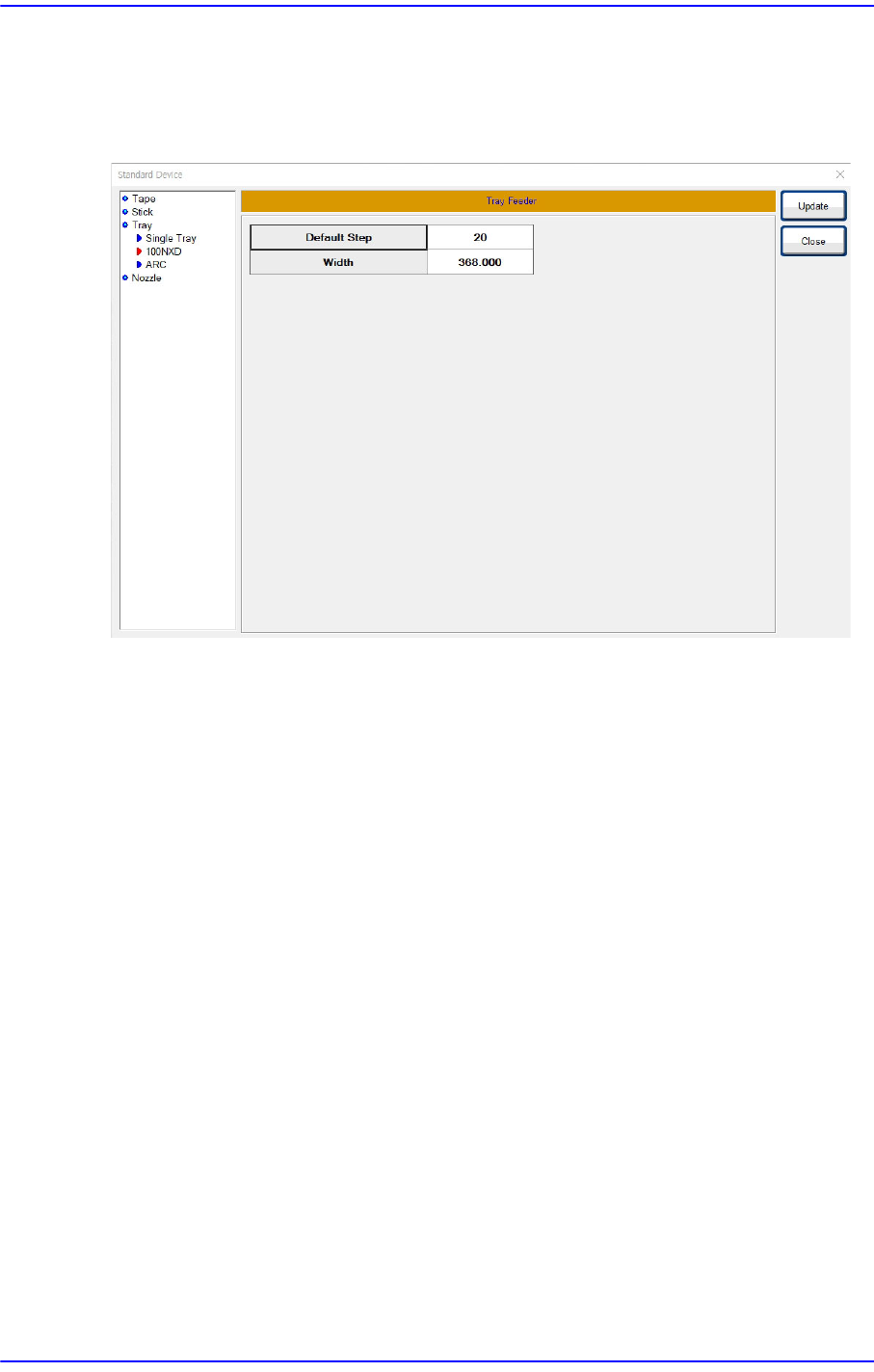

以下画面是Device List中选择 “多盘”时。 设定与多盘相关的数据。
图
13.22 “
标准装置
-
多盘
”
对话框
目录箱
选择要设定的盘式类型。
<Default Step> 编辑框
设置可放在 Tray 的最大Pallet 数。
Single Tray :10
100NXD :20
ARC :9
< Width> 编辑框
设定托盘宽度。
13-59
系统设置
13.6.4. Nozzle

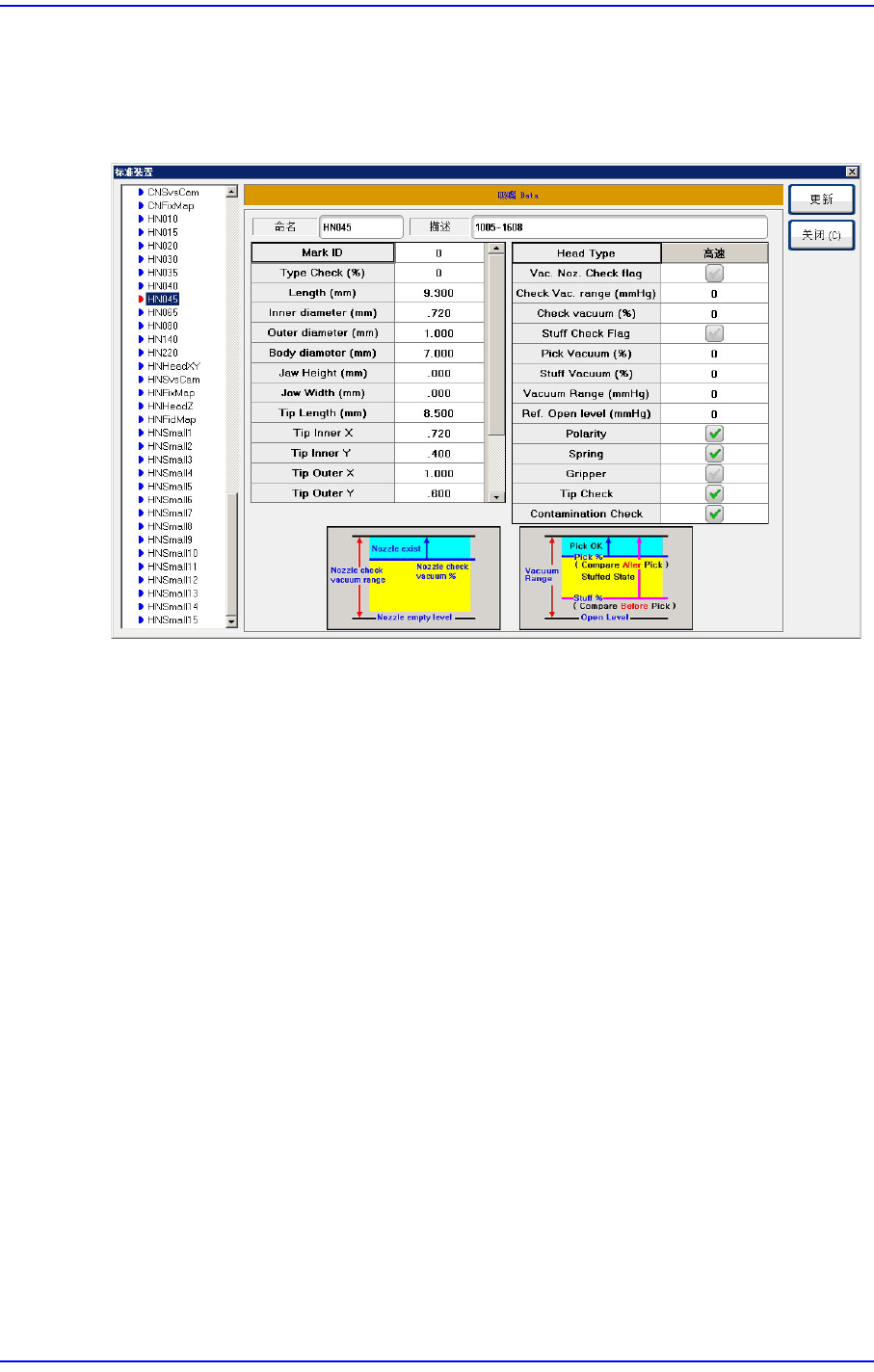

以下画面是List Box中选择 “吸嘴“时。 设定有关吸嘴的数据。
图
13.23
标准装置
-
吸嘴
”
对话框
目录箱
选择将要设定的吸嘴的形式。
<命名> 编辑框
设定已选择的吸嘴的名称。
<描述> 编辑框
设定对所选择的吸嘴的说明。
<Mark ID> 编辑框
设定已选择的吸嘴的ID标志。
<Type Check> 编辑框
识别喷嘴时内径及外径的上位允许误差设置成百分比。基本值为25%。
<Length> 编辑框
如果是一般吸嘴，吸嘴长度是吸嘴夹持器 (Holder) 末端到吸嘴尖头(Tip)末端的
距离。
<Inner / Outer diameter> 编辑框
设置吸嘴内/外径。
如果是较长的背光用夹具，在吸嘴外经上输入有夹吸嘴的翼长度。
