15-2
Cutting-edge Modular Mounter HM Series Administrator's Guide
15.1. Utility
15.1.1. 原点 (Origin)
对设备的 X, Y, Z, Theta, R轴电动机执行初始化。
15.1.2. ANC 设定
ANC菜单执行设定有关安装在ANC(Auto Nozzle Changer)的吸嘴的构成，包括吸嘴
的吸着，贴装功能的ANC的功能。按下此按钮时显示如下的对话框。

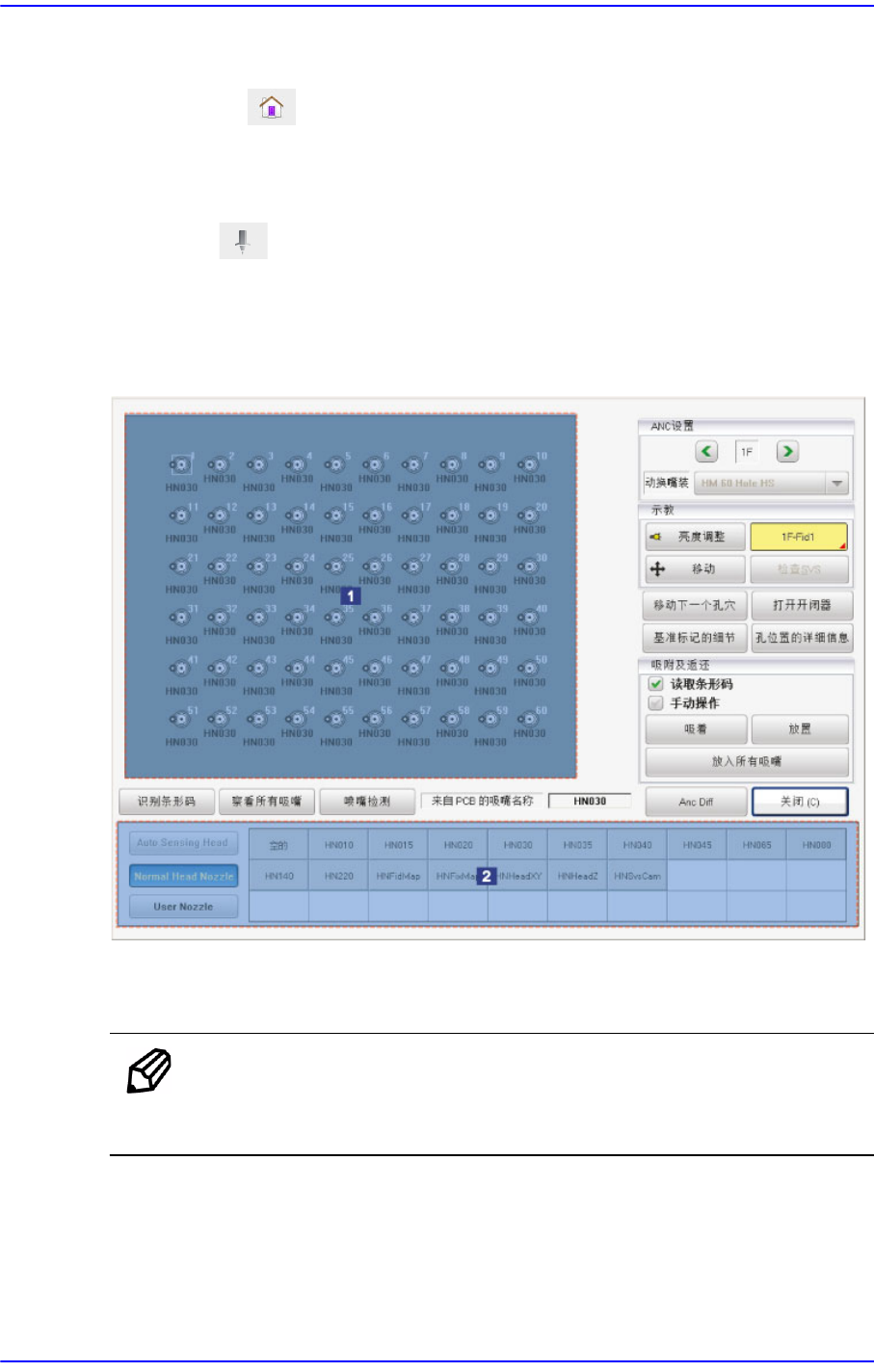

图
15.2
高速贴装头
(High Speed Head)
用
ANC
的构成
1:
吸嘴选择领域
2:
吸嘴按钮
备 注 上图是使用‘HM 60 Hole HS' ANC时显示出来的画面。ANC的设
置画面会随着安装在设备的ANC 而不同。
吸嘴选择领域
显示出能够配置在所选ANC的孔上的吸嘴。在这里选择了需要配置在选定孔上
的吸嘴后，吸嘴就会被配置到该孔。
15-3
其它
菜单
<吸嘴> 按钮
选择要配置在选定装料口的吸嘴。
<Auto Sensing Head>
显示出在设备使用自动传感头部时能够选择的吸嘴。
<Normal Head Nozzle>
显示出根据设备所使用的头部的选项而通常能够选择的吸嘴。
<User Nozzle>
显示出让使用者任意设置吸嘴信息并登记的使用者定义吸嘴项。设置吸嘴数
据后把吸嘴信息登记到设备时请参阅“13.6.4.Nozzle”。
<ANC Setting> 领域
选择各区域(Station)使用的ANC。
选择用箭头键
按下箭头键选择区域(Station)。
<ANC>组合框
显示ANC形式。
<示教> 领域
用于回转XY轴驱动电动机把选定对象移动到选的ANC Hole位置或用于获取选
定对象的当前坐标值。
按钮
设置ANC Fiducial Mark 示教时使用的基准相机照明。详细事项请参照
“3.1.1
登记标准元器件
”。

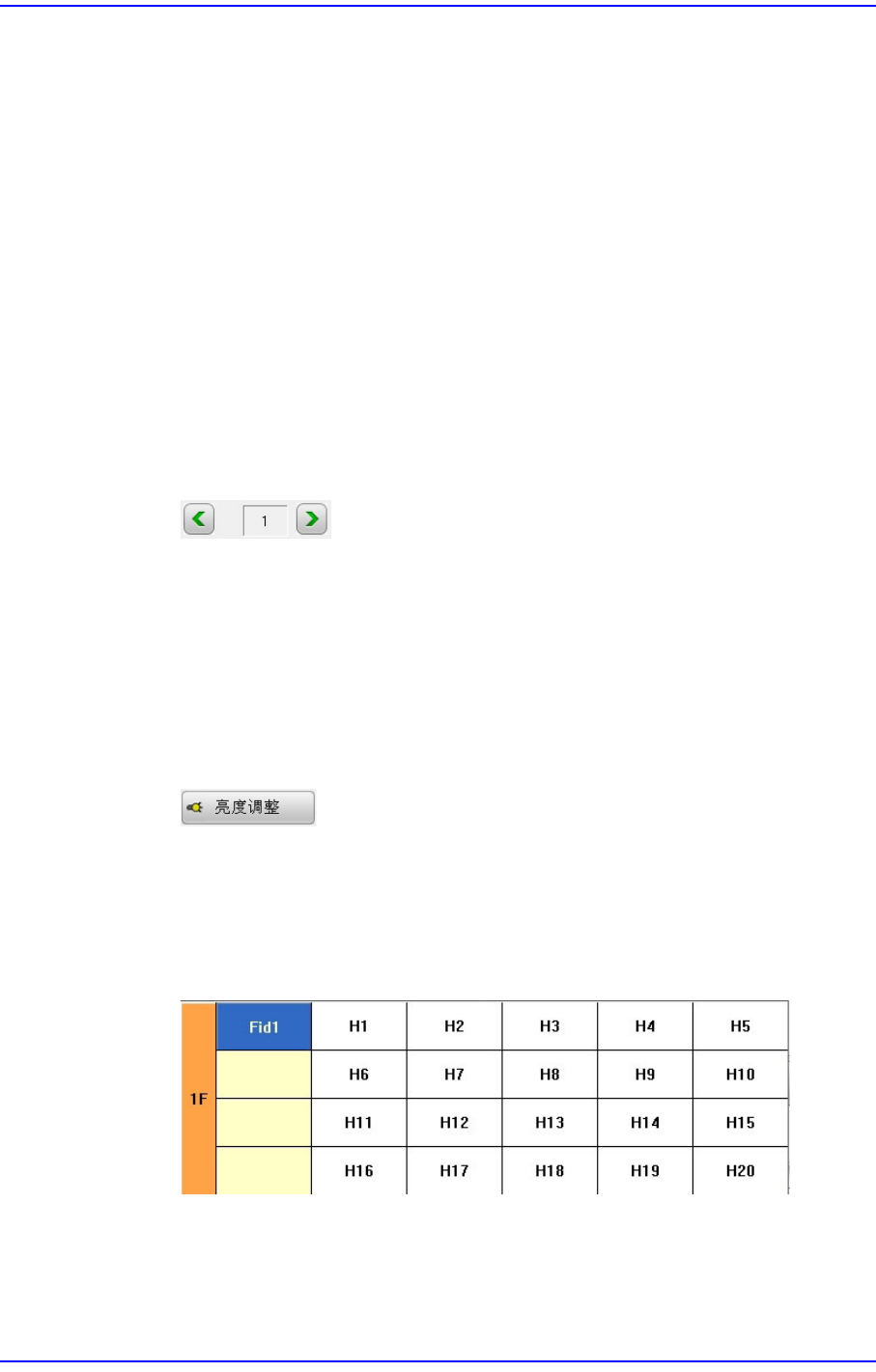

Selection control
可以用来选择需要移动到选定 ANC 的位置的对象。
Fid1:选择基准相机1。
H1 ~ H20:选择1号 ~ 20号Head。
15-4
Cutting-edge Modular Mounter HM Series Administrator's Guide
<移动> 按钮
Selection control中选择的对象移动到指定的坐标位置。在按压该键之前，需
要选择相当于所需位置的ANC 的孔。
<SVS Test> 按钮
通过使用SVS摄像头对Selection control中所选的头部主轴端的识别可确认
油嘴的存在与否或油嘴是否正常拾取元件等。通过使用SVS摄像头对
Selection control中所选对象主轴端的识别可确认油嘴的存在与否或油嘴是
否正常拾取元件等。
<移动下一个孔> 按钮
<示教> 领域的组合框中选择的Device 移动到 ANC中当前选择孔的下一个孔位
置。
<打开开闭器> 按钮
按下该键就能打开ANC的开关(Shutter)。
警 告 如果需要手动配置吸嘴，使用< 打开开闭器>按钮打开ANC开
关，在按下前面或后面操作板的<EMG>按钮后就可以手动配置
吸嘴。最后释放<EMG>开关并按<复位> 按钮，如果不进行此项
步骤，可能会发生人员受伤。
<基准符号细部> 按钮
设定基准点标记（基准点标记）的数据。 详细事项请参照 “2.3
基准符号
(Fiducial Mark)
设定
”。
<Reset Nozzle> 按钮
对通过<Nz Tension Check> 检查出的油嘴检查结果进行初始化或检查其他油嘴。
<Vacuum&Tension Check> 按钮
用于检查当前头部拾取的油嘴是否堵塞以及其弹簧张力。
选择<Vacuum&Tension Check>按钮，会弹出<Result>窗口，可通过这一弹窗
确认每个头部拾取的每个油嘴的结果。
检查结果不良油嘴将被标记为 “ X” 且无法使用，ANC 画面将分别显示两种
情况。
橙色“ X”：油嘴流量出现异常（油嘴堵塞）
红色“ X”：弹簧张力出现异常
