MODEL FP-G200L 1004-004 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE 201 6301282657 SHAFT 2 806TL-510-005 213A1070 202 6301292069 LEVER 1 806TL-510-016 216S2694 203 6301292076 LEVER 1 806TL-510-017 216S2695 …

100%1 / 168
MODEL FP-G200L
0801-002

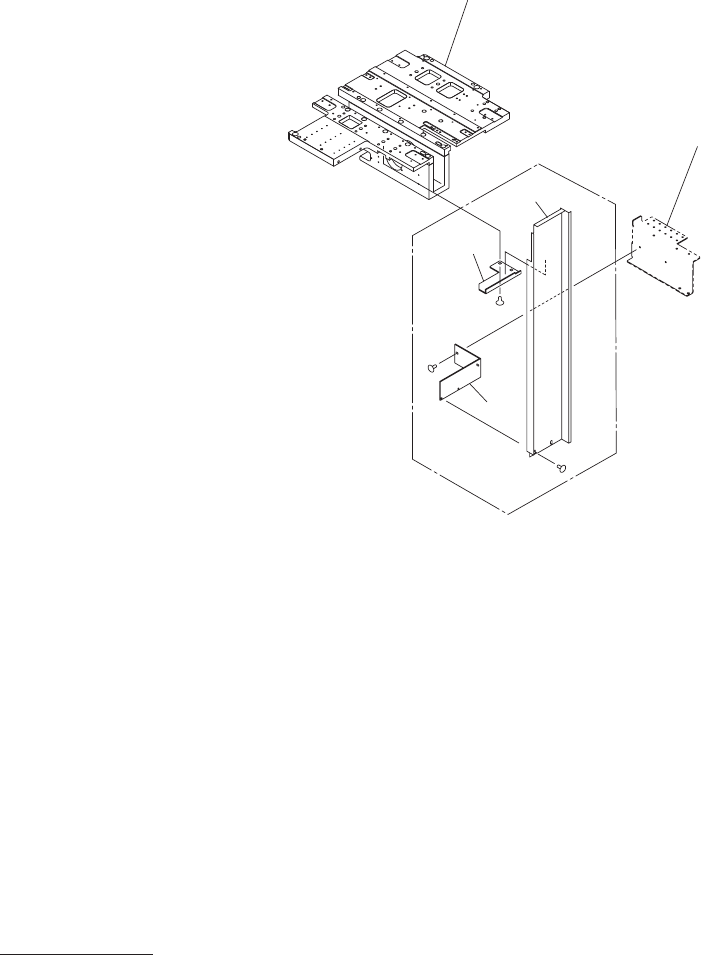

トラバース部
TRA
VERSE SECTION
Fig. TL-3
パレットチャック部
Pallet Chuck Section
218
219
241
242
264
263
.
258
.
217
206
256
211
210
210
215
201
255
215
201
253
208
216
208
216
202
253
231
203
231
206
254
254
204
214
257
264
263
.
257
.
205
255
253
262
261
.
251
.
209
253
212
注) Key No.209,231(○印)は重要保守部品となっております。交換方法については
高度な技術を要しますので、当社サービス員にご相談下さい。 
Notice) The Key No. 209 and 231 (with a circle) is an important
maintenance component.
Because high-grade technique is required for the replacement of this component,
consult our service personnel.
TL-3 illust-1
MODEL FP-G200L
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
201 6301282657 SHAFT 2 806TL-510-005 213A1070
202 6301292069 LEVER 1 806TL-510-016 216S2694
203 6301292076 LEVER 1 806TL-510-017 216S2695
204 6301293851 FRAME 1 806TL-510-024 210B3728
205 6301334585 PLATE 1 806TL-510-037 211DA213
206 6301292212 PIN,LOCATE 4 806TL-510-306 216E1506
208 4110009304 RING E 2 2 806TL-510-308 221K0095
209 6301621869 SENSOR,PELEC 1 -B0511 806TL-510-309 23G00309
210 6300465556 PIPE FITTINGS 4 806TL-510-310 225F0253
211 6301553481 BRACKET 1 806TL-510-111 211FC141
212 6301622026 BRACKET 1 806TL-510-112 211FD154
214 6301281070 PLATE 1 806TL-510-214 211D9699
215 6301283432 CYLINDER 2 -B0413,-B0414,-B0415,-B0416
806TL-510-215 224C0550
216 6300069518 BEARING,RADIAL 2 806TL-510-216 222D0136
217 6301292151 SOLENOID VALVE 1 -Y0530 806TL-510-217 4L810336
218 6300969221 AIR LINE EQPT 2 806TL-510-218 225B0374
219 6301219288 PIPE FITTINGS 1 806TL-510-219 225F0550
231 6301282947 GUIDE,LINEAR 2 806TL-510-231 222L0715
241 6301292168 AIR LINE EQPT 2 806TL-510-241 225B0516
242 6300955026 AIR LINE EQPT 2 806TL-510-242 225B0367
251 6300876659 BOLT,HEX-SCT 2 M2X10 221A0001
253 6300007497 BOLT,HEX-SCT 12 M3X4 221A0004
254 6300007527 BOLT,HEX-SCT 4 M3X10 221A0007
255 6300007565 BOLT,HEX-SCT 4 M3X20 221A0011
256 6300007602 BOLT,HEX-SCT 2 M4X6 221A0015
257 6300007633 BOLT,HEX-SCT 4 M4X12 221A0018
258 6300007664 BOLT,HEX-SCT 2 M4X20 221A0021
261 4111412608 WASHER SPR 2 2 SW2 221H0277
262 4111416903 WASHER V 2X5X0.3 2 FW2 221H0308
263 4111412905 WASHER SPR 4 4 SW4 221H0284
264 4111414008 WASHER V 4X9X0.8 4 FW4 221H0315
TL-3
TL-3 list-1
MODEL FP-G200L
0801-002
See Fig. TL-1
Key No.38
306
305
See Fig. EL-8
Key No.722
304
トラバース部
TRA
VERSE SECTION
Fig. TL-4
カバー
Cover
TL-4 illust-1
