2 Bezpečnost
2.2 Výstražné štítky
28 Návod k údržbě ASM ProcessLens 03/2021

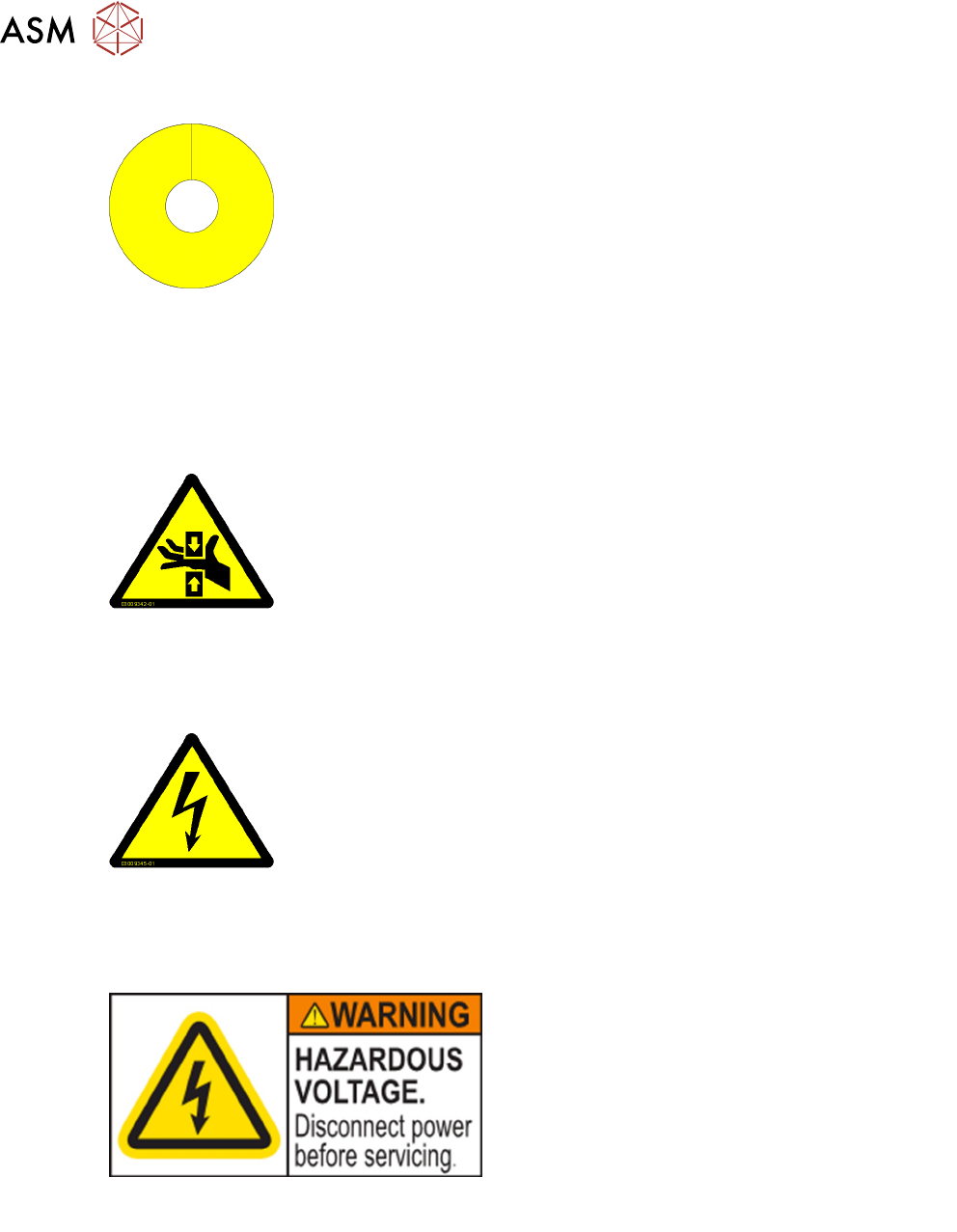

2.2.4.5 Výstražný štítek: Nouzové zastavení – W210
Fig.16: Nouzové zastavení [03233439-xx]
Nouzové zastavení
Výstražný štítek na tlačítku nouzového
zastavení.
Počet na stroj: 1 (ASM ProcessLens Single-Lane)
Počet na stroj: 2 (ASM ProcessLens Dual-Lane)
Viz obr. "Pohled zepředu na výstražné štítky" [}20] a "Pohled zezadu na výstražné štítky" [}21]
2.2.4.6 Výstražný štítek W 203
Fig.17: W203 [03009342-xx] (množství na stroj: 4)
Nebezpečí přimáčknutí
Sáhnutí do této oblasti může vést ke zranění
paží arukou.
► Nesahejte do stroje, dokud je vchodu.
Viz obr. "Pohled zepředu na výstražné štítky" [}20] a "Pohled zezadu na výstražné štítky" [}21]
2.2.4.7 Výstražný štítek W 206
Fig.18: W206 [03009345-xx] (množství na stroj: 2)
Nebezpečné napětí
Části za krytem jsou stále vypnuté, i když je
hlavní vypínač vypnutý.
Před opravou musí být stroj odpojen od sítě.
Oblast NAFTA: Nebezpečí úrazu elektrickým
proudem nebo popálení
Viz obr. "Výstražné štítky - napájecí jednotka a deska pro distribuci napětí" [}24]
2.2.4.8 Výstražný štítek – Nebezpečné napětí
Fig.19: Nebezpečné napětí [03157800 -xx] (počet na
stroj: 2)
Nebezpečné napětí
Před opravami odpojte napájení
► Před opravou musí být stroj odpojen od
sítě.
Viz obr. "Výstražné štítky - napájecí jednotka a deska pro distribuci napětí" [}24]
2 Bezpečnost
2.2 Výstražné štítky
Návod k údržbě ASM ProcessLens 03/2021 29
2.2.4.9 Výstražný štítek P010 - Nedotýkejte se
Fig.20: Štítek Nedotýkejte se (množství na stroj: 1)
Nedotýkejte se!
Nedotýkejte se optického modulu.
Viz obr. "Výstražné štítky - čelní pohled - uvnitř - část 1" [}22]
2.2.4.10 Výstražný štítek: Horký povrch – W026
Fig.21: Horký povrch (HS) [03031926-xx]
Riziko popálení horkým povrchem!
Kapota motoru se během nepřetržitého provozu
apři teplotě prostředí přesahující 22°C může
silně zahřát.
► Při kontaktu skomponenty buďte opatrní.
Množství na stroj: max. 7
Viz obr. "Výstražné štítky - napájecí jednotka a deska pro distribuci napětí" [}24]
2.2.4.11 Výstražný štítek PSUC - kryt napájecího zdroje
Fig.22: Výstražný štítek pro kryt napájecího zdroje [03113903-xx] (množství na stroj: 1)
Viz obr. "Výstražné štítky - napájecí jednotka a deska pro distribuci napětí" [}24]
2.2.4.12 Výstražný štítek – laserové záření
Fig.23: W třída laseru 2 [03134118-xx]
LASEROVÉ ZÁŘENÍ
Třída laseru 2
Podle IEC 60825-1:2014
► Nedívejte se do paprsku!
Viz obr. "Pohled zepředu na výstražné štítky" [}20]
2 Bezpečnost
2.2 Výstražné štítky
30 Návod k údržbě ASM ProcessLens 03/2021
2.2.4.13 Výstražný štítek - Citlivá strana dopravníku
Fig.24: Výstražný štítek - Citlivá strana dopravníku
[03110412-xx] (množství na stroj: 2)
Citlivá strana dopravníku
Strany dopravníku jsou vysoce citlivé a nesmí
se pohybovat, dokud nejsou brzdy uvolněny.
Pohyb po stranách bez uvolnění brzd může
způsobit nenapravitelné poškození stran
dopravníku.
Viz obr. "Výstražné štítky – dvojitý dopravník" [}25]
2.2.4.14 Výstražný štítek - podpůrné kolíky 94 mm
Fig.25: Výstražný štítek - podpůrné kolíky 94 mm
[00368570-xx] (množství na stroj: 2)
Podpůrné kolíky 94 mm
Při použití nesprávných podpůrných kolíků hrozí
poškození PCB.
Viz obr. "Výstražné štítky – dvojitý dopravník" [}25]
2.2.4.15 Výstražný štítek - nebezpečí zapletení
Fig.26: Výstražné štítky - nebezpečí zapletení
[03136855-xx] (množství na jeden stroj: 5)
Nebezpečí pohybujícího se pásu
Zasažení do stroje může vést ke zranění paží a
rukou při styku s kůží a oděvem.
► Nesahejte do stroje, pokud je v chodu.
Viz obr. "Výstražné štítky – dvojitý dopravník" [}25]
2.2.4.16 Výstražný štítek - Obecné varování / opatrnost
Fig.27: Výstražný štítek - Obecné varování / pozornost
[03079298-xx] (množství na stroj: 1)
Obecné varování / opatrnost
Nebezpečí poškození dílů při demontovaném
krytu!
Viz 2.2.3 "Výstražné štítky na dopravníku" [}25]
