3 Popis stroje
3.1 Přehled modulů
Návod k údržbě ASM ProcessLens 03/2021 49
3.1.5 Definice deformace PCB
Toto je maximální přípustná deformace PCB pro SPI, aby bylo možné provést přesné měření.
3.1.5.1 Deformace PCB na dopravníku
Deformace DPS ve směru jízdy max. 1% úhlopříčky DPS, avšak nepřesahující ± 5 mm.
1 Pevná upnutá hrana 2 Tištěný spoj
3 Pohyblivé upínací zařízení 4 Dopravníková kolejnice
5 +/- 4,5 mm
Deformace DPS ve směru transportu + tloušťka DPS <5,5 mm. Ohýbání okraje desky max. 2,5
mm.
1 Pevná upnutá hrana 2 Hrana přední desky
3 Max. 2,5 mm 4 Pás dopravníku
5 Směr přepravy PCB 6 5,5 mm
3 Popis stroje
3.1 Přehled modulů
50 Návod k údržbě ASM ProcessLens 03/2021

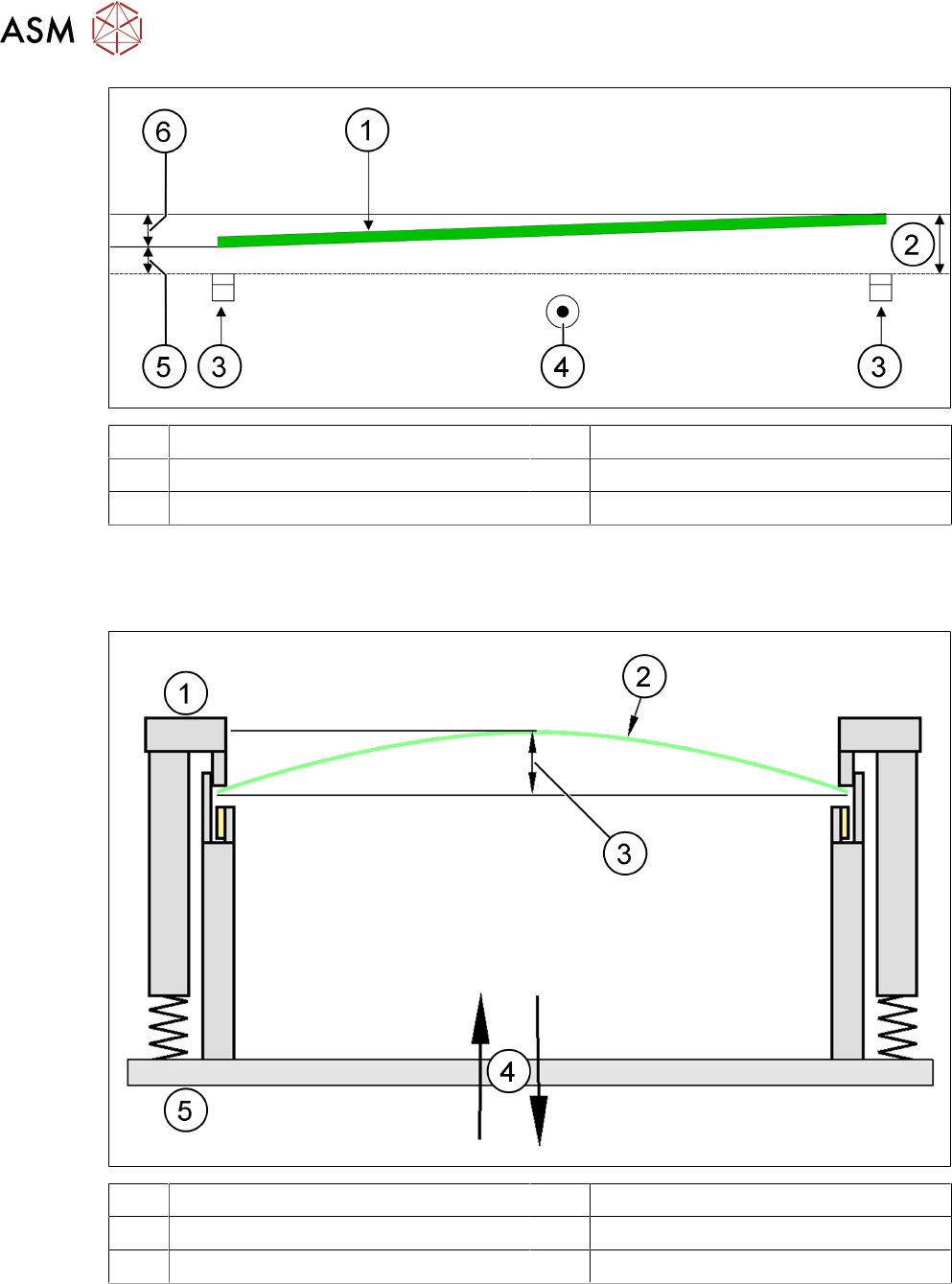

1 Hrana přední desky 2 Max. 2,5 mm
3 Dopravníková kolejnice 4 Směr přepravy PCB
5 Max. 2,5 mm 6 Max. 3 mm
3.1.5.2 Maximální deformace DPS během zpracování desky
Během inspekce je aktivní měření a sledování deformace PCB, takže snímky zůstávají v ostrém
zaostření, což zajišťuje nejlepší přesnost měření výšky na trhu.
1 Pevná upnutá hrana 2 Tištěný spoj
3 ≤ 2 mm 4 Pohyblivé upínací zařízení
5 Dopravníková kolejnice
Deformace PCB dolů, max. 4,5 mm
3 Popis stroje
3.2 Technická data
Návod k údržbě ASM ProcessLens 03/2021 51

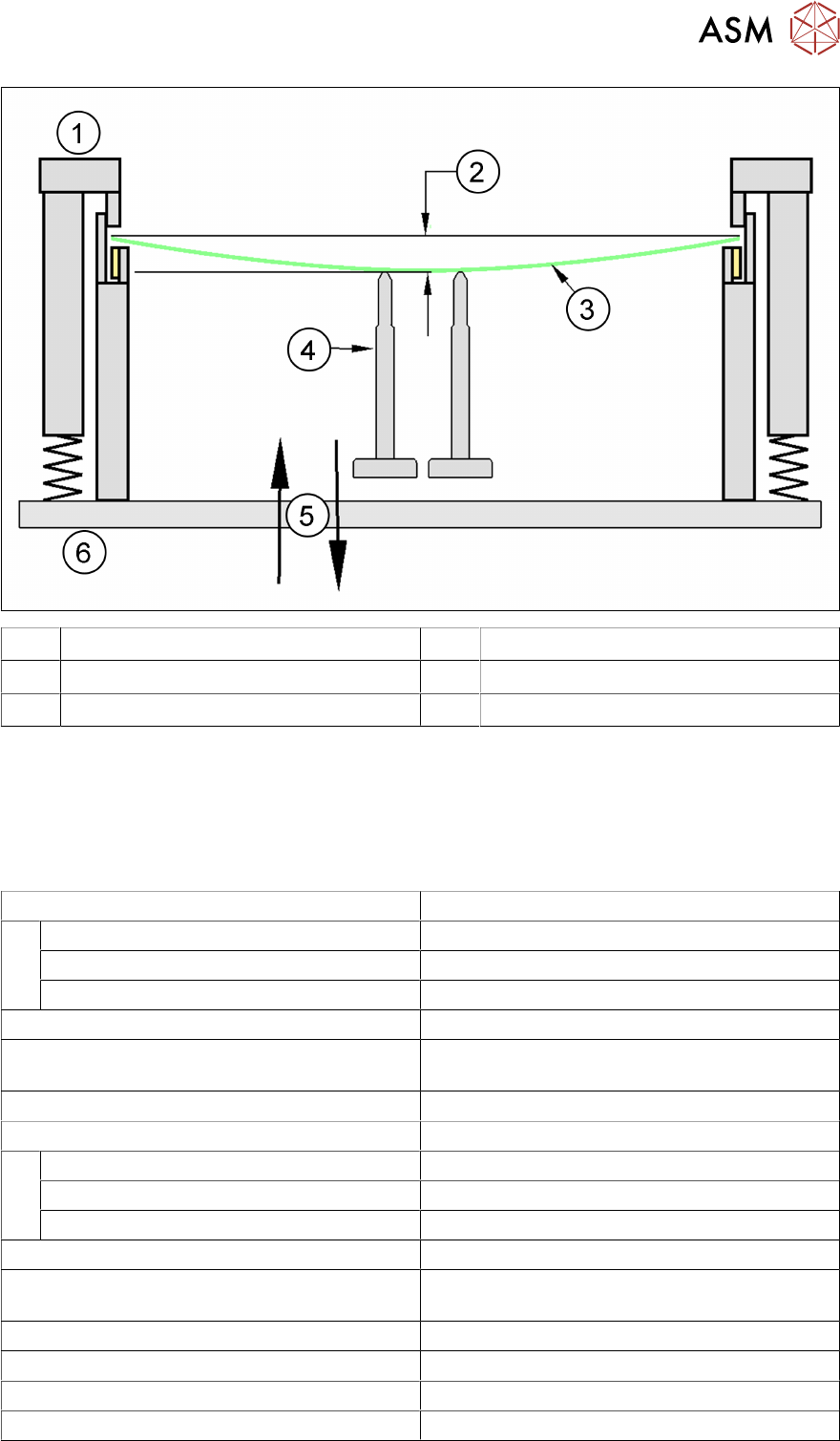

1 Pevná upnutá hrana 2 0,5 mm
3 Tištěný spoj 4 Podpora magnetického kolíku
5 Pohyblivé upínací zařízení 6 Dopravníková kolejnice
► K dosažení této hodnoty použijte podpěry magnetického kolíků.
3.2 Technická data
3.2.1 Rozměry apodmínky prostředí při provozu stroje
Rozměr stroje
Délka ve směru transportu DPS 1130mm
Šířka 1300mm
Výška při výšce dopravníku 950mm 1600mm
Hmotnost stroje 780kg
Nastavitelný rozsah výšky monitoru
aklávesnice
880-1140mm
Nosnost podlahy 5kN/m²
Světlá výška stroje
(pro výšku dopravníku DPS 900mm) výška stroje je 1831mm±15mm
(pro výšku dopravníku DPS 930mm) výška stroje je 1861mm±15mm
(pro výšku dopravníku DPS 950mm) výška stroje je 1881mm±15mm
Teplota prostředí Mezi 15°C a35°C
Vlhkost vzduchu 30% až 75% (vprůměru nepřesahující 45%,
aby se zabránilo případné kondenzaci ve stroji)
Rozsah provozních teplot Mezi 0°C a50°C
Provozní vlhkost max. 50% při 40°C
Provozní výška max. 1000metrů nad mořem
Max. emise hluku 78dB(A)
