4 Nastavení a uvedení do provozu 4.3 Nastavení stroje 62 Návod k údržbě ASM ProcessLens 03/2021 4.3 Nastavení stroje 4.3.1 Varovné pokyny NEBEZPEČÍ Instalovat a uvádět stroj do provozu mohou pouze technici společnosti AS…

4 Nastavení a uvedení do provozu

4.2 Infrastruktura v místě instalace

Návod k údržbě ASM ProcessLens 03/2021 61

4.2.2.3 Síťové připojení - konfigurace dodávky

Hlavní elektrické připojení je konfigurováno podle zdroje napájení vpříslušné zemi.

●

Stroj je konfigurován pro napětí 110VAC (volitelné) až 240VAC.

Stroj má síťový napájecí kabel AWG 14, 300/500V 3x2,5mm² BEZ zástrčky.

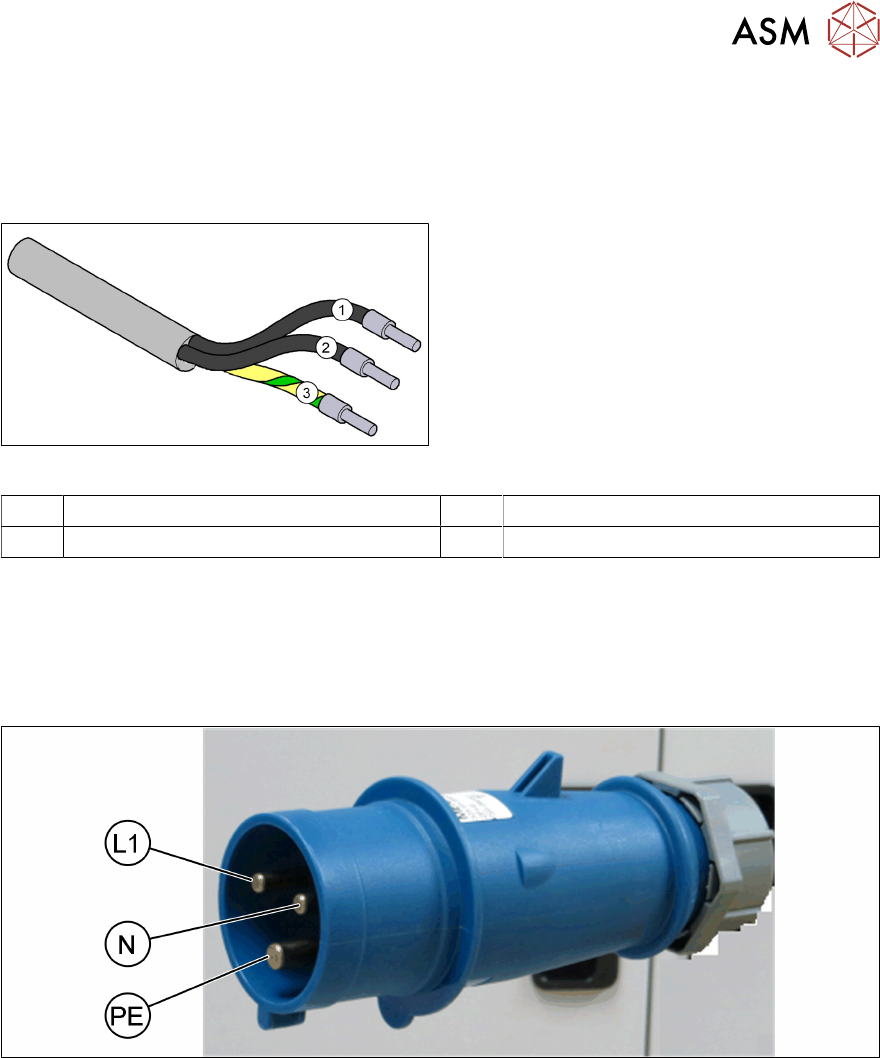

Fig.41: Popis vodičů vsíťovém napájecím kabelu

1 hnědá = (L1): fáze 2 modrá = (N): neutrální vodič

3 zelená / žlutá = (PE): vodič

–nebo–

●

Stroj je konfigurován pro napětí 110VAC (volitelné) až 240VAC.

Stroj má síťový napájecí kabel AWG 14, 300/500V 3x2,5mm² SE zástrčkou C.

Fig.42: Přiřazení vzástrčce C

4 Nastavení a uvedení do provozu

4.3 Nastavení stroje

62 Návod k údržbě ASM ProcessLens 03/2021

4.3 Nastavení stroje

4.3.1 Varovné pokyny

NEBEZPEČÍ

Instalovat a uvádět stroj do provozu mohou pouze technici společnosti ASM SMT

Solutions nebo kvalifikované osoby

► Vždy dodržujte platné předpisy pro prevenci úrazů.

► Pokud stále potřebujete provádět montážní práce na spodní straně stroje, proveďte

nejprve příslušná opatření k zajištění stroje. Vysokozdvižný vozík se nesmí používat

jako jediná podpora.

► Ujistěte se, že je inspekční hlava umístěna nad oblastí dopravníku DPS, abyste při

montáži neomezili pohyb hlavy, čímž vyloučíte riziko zranění.

► K úpravě výšky stroje bude zapotřebí dvě osoby:

► Jedna osoba provádí nezbytné montážní práce a druhá osoba sleduje sestavený stroj

během montáže a zajišťuje, aby se nepohyboval.

► Pro ochranu nohou používejte speciální bezpečnostní obuv.

4.3.2 Zvedání a přeprava stroje pomocí vysokozdvižného vozíku

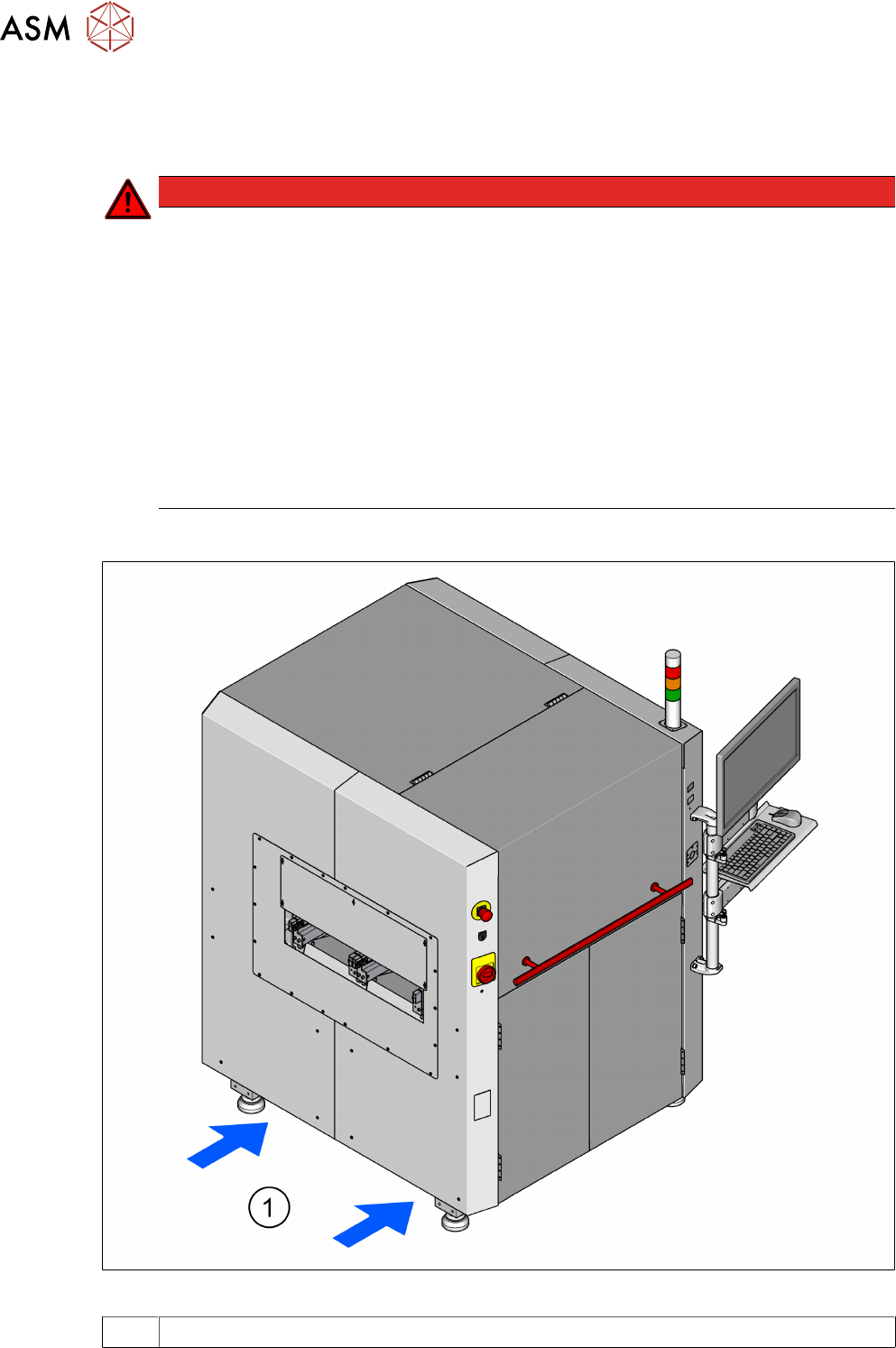

Fig.43: Kontaktní plochy - vidlice rovnoběžné se směrem přepravy DPS

1 Kontaktní plocha pro vidlice vysokozdvižného vozíku

4 Nastavení a uvedení do provozu

4.3 Nastavení stroje

Návod k údržbě ASM ProcessLens 03/2021 63

► Umístěte vysokozdvižný vozík v pravém úhlu k PCB dopravníku a otevřete vidlice tak, aby

kontaktní povrchy stroje ležely rovnoměrně na vidlicích.

VAROVÁNÍ

Nebezpečí zranění

Před zvedáním stroje si prosím všimněte následujících bodů, aby nedošlo k nevratnému

poškození stroje

► Vidlice musí být vyrovnány rovnoběžně s dopravníkem DPS.

► Nezapomeňte zatlačit vidlice až na doraz. Neskřípejte kabely. Uprostřed základní

desky stroje je oblast, kde je ventilátor. Pokud by vidlice neprošly úplně, mohly by

zvednout stroj a být v kontaktu s ventilátorem a ne se základovou deskou stroje, což

znamená, že by se ventilátor zničil.

► Vidlice mohou být otevřeny pouze do té míry, aby bylo zajištěno, že jsou stále v

kontaktní oblasti spodní strany stroje (viz 4.1 - 3).

► Nezvyšujte vzdálenost mezi vidlicemi, aby se stroj zvedal mimo tuto kontaktní plochu.

To by vedlo k deformaci rámu stroje a / nebo poškození kabelů a vodičů.

► Při zvedání stroje se ujistěte, že jsou vidlice rovnoměrně naložené.

► Pevná podpora mezi vidlicemi a strojem zabrání naklápění stroje, když je zvednuté.

Tím se také zamezí jednostrannému zatížení nohou stroje, které by deformovalo

upevnění nohou stroje. Doporučujeme, aby druhá osoba sledovala stroj, jak je

zvednutý, a ujistila se, aby se stroj při zvedání vysokozdvižným vozíkem nepřevrátil na

jednu stranu.

VAROVÁNÍ

Přeprava stroje

Při přepravě stroje se ujistěte, že jsou všechny patky zvednuté z podlahy. Pokud nejsou

zvednuté, patky budou taženy po podlaze nebo budou narážet na překážky. Mohlo by to

poškodit upevnění patky stroje v rámu stroje.

► Pomocí vysokozdvižného vozíku zvedněte stroj přibližně o 35 cm. Tím se zabrání

riziku poškození patek v případě neúmyslného spuštění patek stroje.

4.3.3 Montáž připojených dílů

Stroj je dodáván s demontovaným monitorem, klávesnicí a věžovou lampou. Při montáži těchto

komponent postupujte následovně:

●

Chcete-li namontovat věžovou lampu, viz část 4.3.3.2 "Montáž věžové lampy" [}63].

●

Montáž monitoru viz část 4.3.3.3 "Upevňování monitorů" [}64].

► Umítěte držák klávesnice a připojte klávesnici.

4.3.3.1 Kontrola a nastavení spínače ochranného krytu

► Zkontrolujte funkci spínače ochranného krytu (viz část 2.5.2.3 "Poloha ochranného spínače na

stroji" [}38].

► V případě potřeby seřiďte spínač ochranného krytu (viz servisní příručka).

4.3.3.2 Montáž věžové lampy

► Sejměte kryt na základně věžové lampy.

► Upevněte konektor mezi strojem a věžovou lampou

► Zasuňte věžovou lampu do držáku.

► Nasaďte kryt na věžovou lampu.
