5 Práce se strojem
5.1 Ovládací azobrazovací prvky
72 Návod k údržbě ASM ProcessLens 03/2021
5.1 Ovládací azobrazovací prvky
5.1.1 Přehled

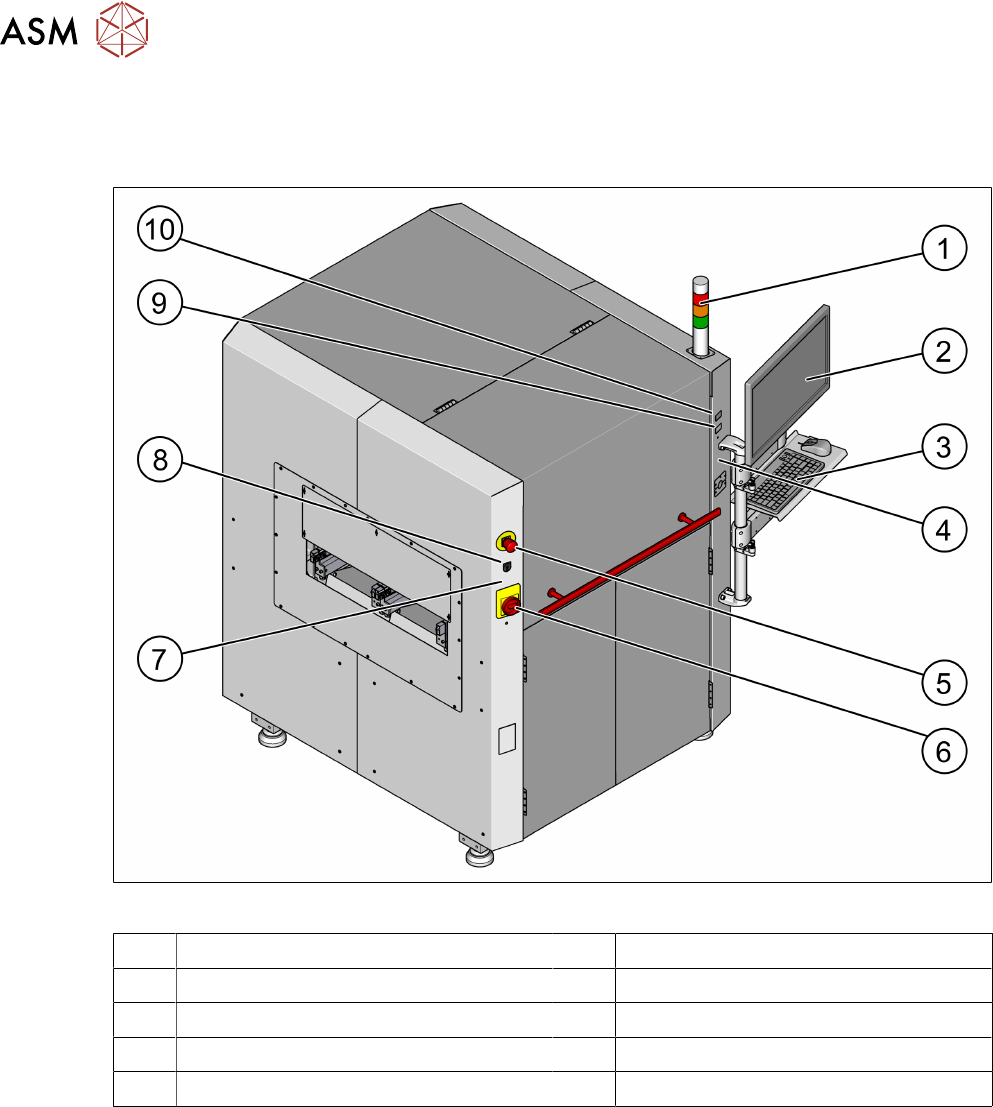

Fig.50: Ovládací azobrazovací prvky
1 Věžová lampa sbzučákem 2 LCD monitor
3 Klávesnice amyš 4 Externí uzemňovací bod
5 Tlačítko NOUZOVÉ ZASTAVENÍ 6 Hlavní vypínač
7 Kontrolka Napájení ZAP 8 Spínač sklíčem
9 Tlačítko Start (zelené) 10 Tlačítko Stop (černé)
5.1.2 Popis
Všechny ovládací prvky jsou přístupné již pro osoby svýškou 1,40m.
Programovatelná věžová lampa sbzučákem
(viz obr. "Ovládací prvky a displeje" [}72])
Programovatelná věžová lampa se používá ksignalizaci provozních stavů aporuch stroje. Bzučák
signalizuje, že bylo vydáno výstražné upozornění. Pořadí barev věžových lamp je červená,
oranžová, zelená.
Programovatelná funkce věžové lampy umožňuje obsluze přiřadit kombinaci následujících stavů
událostí stroje:
5 Práce se strojem
5.1 Ovládací azobrazovací prvky
Návod k údržbě ASM ProcessLens 03/2021 73
Podmínka Možné stavy Frekvence záblesků
Zelená Zapnuto
Vypnuto
Bliká
Frekvence blikání (ms)
Oranžová Zapnuto
Vypnuto
Bliká
Frekvence blikání (ms)
Červená Zapnuto
Vypnuto
Bliká
Frekvence blikání (ms)
Bzučák Zapnuto
Vypnuto
Frekvence blikání (ms)
LCD monitor
(viz obr. "Ovládací prvky a displeje" [}72])
Na přední straně stroje ASM ProcessLens je plochý LCD monitor. Volitelně je kdispozici LCD
monitor sdotykově citlivou plochou (dotykovou obrazovkou).
Klávesnice
(viz obr. "Ovládací prvky a displeje" [}72])
Klávesnice amyš jsou umístěny pod monitorem.
OPATRNĚ
Nebezpečí kolize personálu smonitorem adržákem klávesnice
Nebezpečí kolize přední kapoty sramenem, na kterém je namontován monitor, klávesnice
amyš.
Spínač sklíčem ZAP/VYP
(viz obr. "Ovládací prvky a displeje" [}72])
Pokud je počítač vypnutý, manuálně zapněte řídicí napětí apřepněte dopravník do průchozího
režimu.
► Ukončete program GUI.
► Vypněte stroj hlavním vypínačem.
► Vyčkejte 30sekund apotom zapněte stroj hlavním vypínačem.
► Otočte spínač sklíčem doleva auvolněním zapněte řídicí napětí.
► Spínačem sklíčem otočte doprava.
Dopravník je nastaven na průchozí režim.
Hlavní vypínač vpoloze ZAP.
(viz obr. "Ovládací prvky a displeje" [}72])
Po zapnutí hlavního vypínače je kdispozici 24VDC a240VAC.
Hlavní vypínač vpoloze VYP.
(viz obr. "Ovládací prvky a displeje" [}72])
Hlavní vypínač odpojí jednu fázi od napájení.
NEBEZPEČÍ
Nesprávné zacházení stěmito stroji může mít za následek smrt, vážné zranění nebo
značné poškození
► Vždy dodržujte platné předpisy pro prevenci úrazů abezpečnost (zejména ČSN EN
60204, část 1 nebo IEC 60204, část 1) abezpečnostní předpisy platné ve vaší zemi.
► Ochranná dvířka knapájení smí otevírat POUZE kvalifikovaný avyškolený personál.
5 Práce se strojem
5.1 Ovládací azobrazovací prvky
74 Návod k údržbě ASM ProcessLens 03/2021
Kontrolka Napájení ZAP
(viz obr. "Ovládací prvky a displeje" [}72])
Zapnuto: Hlavní vypínač je vpoloze ZAP. Napájení je dodáváno do rozvodného modulu.
Vypnuto: Vstupní napětí není přítomno.
Tlačítko Start, zelené
(viz obr. "Ovládací prvky a displeje" [}72])
Po zapnutí hlavního vypínače apo spuštění kontrolního softwaru stiskněte tlačítko startu pro
zapnutí ASM ProcessLens vřádném kontrolního režimu. Totéž proveďte, pokud bylo aktivováno
anyní je uvolněno NOUZOVÉ ZASTAVENÍ, nebo pokud byl otevřen anyní je opět zavřen
ochranný kryt.
Tlačítko Stop, černé
(viz obr. "Ovládací prvky a displeje" [}72])
Toto tlačítko se používá kzastavení stroje aprovede následující úkoly:
●
Zastavení výrobních operací auvedení stroje do klidového stavu.
●
Řízení je nadále aktivní.
Tlačítko NOUZOVÉ ZASTAVENÍ je červené apři stisknutí se zablokuje vpoloze ZAP. Po stisknutí
tlačítka NOUZOVÉ ZASTAVENÍ se rozepne spínací kontakt bezpečnostního blokovacího modulu.
Signalizační kontakt tlačítka NOUZOVÉ ZASTAVENÍ se rozepne.
Kontrolní cyklus se přeruší amůže pokračovat nebo být zrušen, jakmile stroj opět správně pracuje.
UPOZORNĚNÍ
Elektrická schémata stroje ASM ProcessLens
Podrobnosti najdete velektrických schématech ASM ProcessLens.
Uvolnění tlačítka NOUZOVÉ ZASTAVENÍ (EMS)
●
Po aktivaci uvolněte tlačítko NOUZOVÉHO ZASTAVENÍ ze zablokované polohy.
●
Obsluha může stisknutím tlačítka START pokračovat ve výrobě.
●
Softwarová sekvence tlačítka START je následující:
– Software zkontroluje, zda je kapota uzavřená aEMS není aktivován.
– Software zamkne dvířka aresetuje bezpečnostní relé.
– Software zkontroluje, zda je blokováno bezpečnostní relé, apovolí motory.
K tomu viz také...
2 5.1.1 "Přehled" [}72]
