2.1.2. “TOOLS”（工具）
“Tool”（工具）菜单的主要功能如下。
¾ 对称地旋转/移动 CAD 屏幕。
¾ 创建/编辑焊盘。
“PCB Info”（PCB 信息）
更改 PCB 信息。
“Pads Shift”（焊盘移动）
根据输入的数值移动整个焊盘。
12 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
“Component Size Rotation”（元件尺寸旋转）
交换元件编号的宽度和长度值（仅在使用 CAD 文件时）。
“CAD Rotation”（CAD 旋转）
旋转 CAD 数据。
“CAD Mirror”（CAD 镜像）
对称地移动 CAD 数据。
“Pad Rotation”（焊盘旋转）
在 Job 文件中旋转面板或阵列的焊盘。

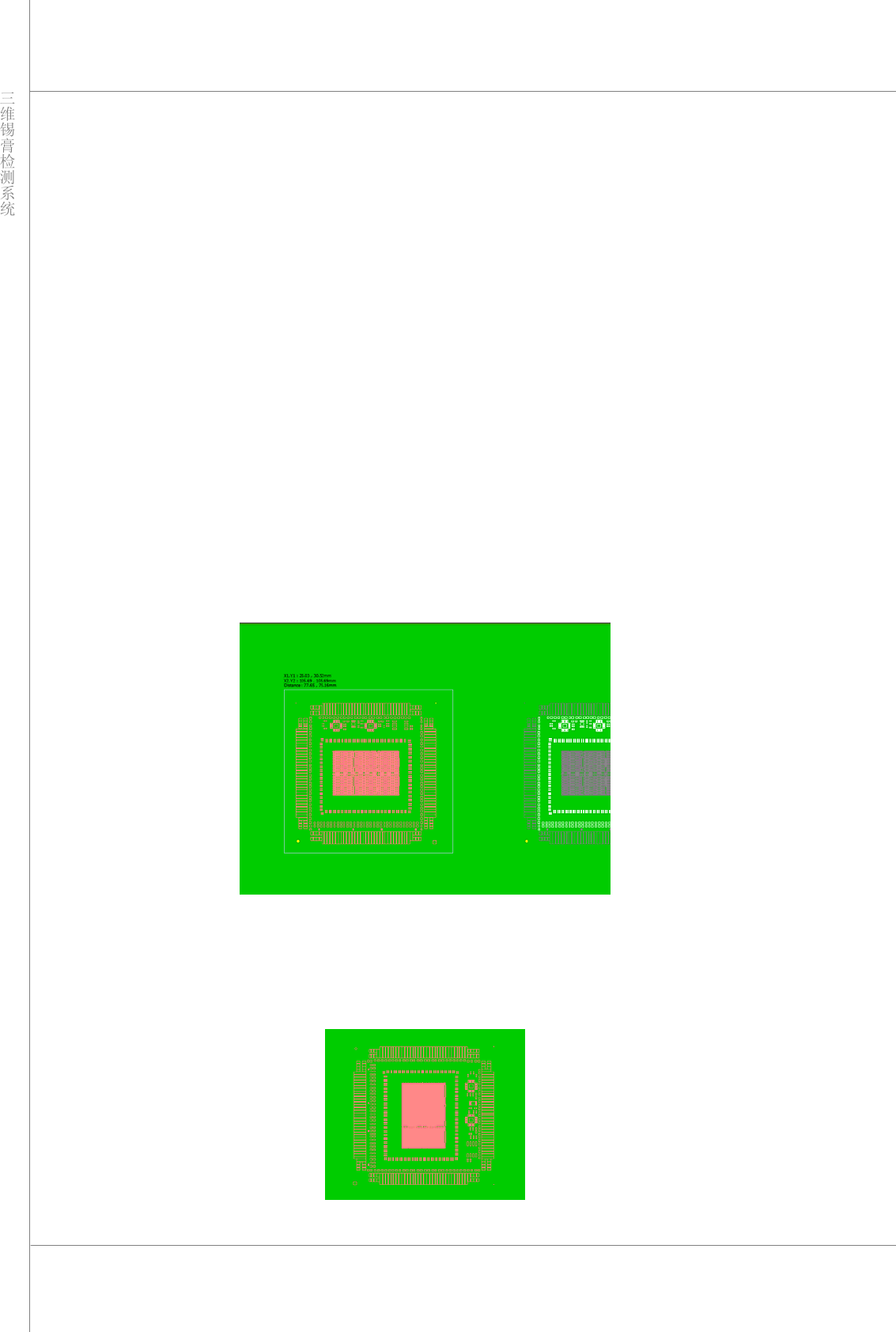

通过拖动鼠标选择要旋转的焊盘。
在“Tools”（工具）中，选择“Pad rotation 90 degree”（焊盘旋转 90 度）或“Pad rotation‐90
degree”（焊盘旋转‐90 度）。
检查选定焊盘是否已旋转，并保存数据。
程序员手册 | 13
注：要旋转包括拼板基准点的焊盘，请在菜单栏上选择“Fiducial”（基准点）按钮，并选择“Fid ucial”
（基准点）。然后，单击基准点来设定焊盘的基准点。然后，执行焊盘旋转并将已更改的基准点重置为基
准点。
“ADD Pad”（增加焊盘）
创建新焊盘。
“Edit Pad”（编辑焊盘）
编辑焊盘。关于形状的详细信息如下所述。
项 说明
RECT
矩形焊盘
CIRCLE
圆形焊盘
UNDEFINE
无法定义形状的焊盘。
R_RECT
圆角矩形焊盘
