程序员手册 | 19 “ Size Library ”（尺寸库） 使用焊盘尺寸和焊盘形状并根据条件创建焊盘组。用户可自动设 定检测条件，并可将该库在所有机器间共 享。 ¾ “ Environme nt ”（环境） 安装了 CEdit or 的 Koh Yo u n g 机器或离线 PC （安 装 CEditor 软件后即可使用该尺 寸库）。 要使用库共享，必须构建网络。 ¾ 如何使用 …
18 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
项 说明
“Edit”（编辑） 执行编辑库和整个选定库列表。如果用户要更改某个库的检测条件，则可
以选择该库并对条件进行更改。更改检测条件的方式与更改焊盘检测条件
的方式相同。
“Delete”（删除）
删除检测条件。选择要删除的条件，并单击“Delete”（删除）按钮。
“Pad View”
（焊盘显示）
检查是否已将库应用到当前 Job 文件。在列表中选择该库，并单击“PAD
View”（焊盘显示）按钮。此时，将选中选定库所应用到的焊盘。
“Save”（保存）
保存更改后的库。
“Use Server”
（使用服务器）
使用库服务器。输入安装库服务器的 PC 的 IP。
“Connect”（连接）
将 CEditor 连接到服务器。
“Sync”（同步）
将服务器库与机器库同步。
程序员手册 | 19
“Size Library”（尺寸库）
使用焊盘尺寸和焊盘形状并根据条件创建焊盘组。用户可自动设定检测条件，并可将该库在所有机器间共
享。
¾ “Environme nt”（环境）
安装了 CEditor 的 Koh Young 机器或离线 PC（安装 CEditor 软件后即可使用该尺
寸库）。
要使用库共享，必须构建网络。
¾ 如何使用
执行 CEditor
TM

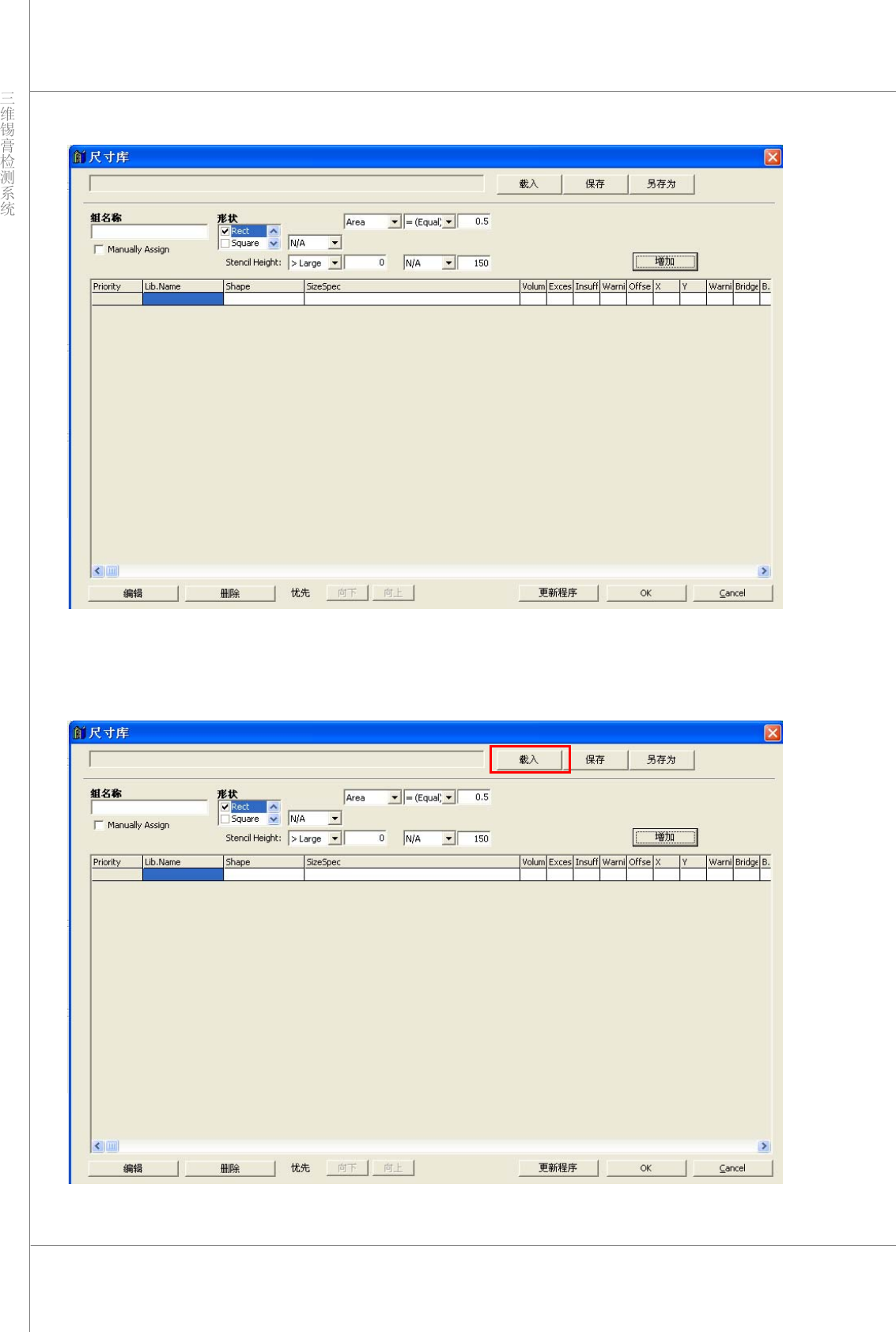

，并在“Tool”（工具）菜单中选择“Size Library Editor”（编辑尺寸库）。此时，将显
示“尺寸库”窗口。
20 | 第 3 章 CEditor
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
单击“LO AD”（载入）按钮，在 PC 或网络中选择库文件。如果用户要创建新库，请输入新的库文件
名。如果已载入任何库文件，则自动载入最近载入的库文件。
